Счетчики воды одноструйные Пульсар
| Номер в ГРСИ РФ: | 63458-16 |
|---|---|
| Производитель / заявитель: | ООО НПП "Тепловодохран", г.Рязань |
Счетчики воды одноструйные "Пульсар" (далее счетчики) предназначены для измерений объема воды по Сан ПиН 2.1.4.1074-01 в системах холодного и горячего водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63458-16 |
| Действует | по 28.03.2031 |
| Наименование | Счетчики воды одноструйные |
| Модель | Пульсар |
| Приказы |
№2408 от
07.11.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 35411729-c556-6450-07ba-49b8ab79bf72 |
Производитель / Заявитель
ООО НПП "Тепловодохран", РОССИЯ, г.Рязань
Поверка
| Методика поверки / информация о поверке |
ЮТЛИ.407223.003 МП (с изм. № 1) Государственная система обеспечения единства измерений Счетчики воды одноструйные "Пульсар" Методика поверки
(с 02.08.2021)
МИ 1592-15 Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки
(с 02.08.2021)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
6320639
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6313868 (100%) |
| Неуспешных поверок (СИ непригодно) | 6771 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
63458-16: Описание типа
2021-63458-16-1.pdf
Файл устарел
|
Скачать | 427.2 КБ | |
|
63458-16: Методика поверки
2021-mp63458-16.pdf
|
Скачать | 2.4 MБ | |
|
63458-16: Описание типа
2021-63458-16.pdf
|
Скачать | 427.2 КБ |
Описание типа
Назначение
Счетчики воды одноструйные "Пульсар" (далее счетчики) предназначены для измерений объема воды по Сан ПиН 2.1.4.1074-01 в системах холодного и горячего водоснабжения.
Описание
Счетчик состоит из корпуса с внутренней измерительной камерой, в которой установлена крыльчатка с магнитами (ведущая магнитная муфта), и индикаторного механизма, служащего для регистрации количества воды, прошедшего через счетчик, и имеющего ведомую магнитную муфту. Индикаторный механизм герметично отделен от измеряемой воды немагнитной перегородкой (сухоходный механизм).
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды через входной патрубок корпуса поступает в измерительную камеру, приводя во вращение крыльчатку, и далее в выходной патрубок.
Количество оборотов крыльчатки пропорционально объему протекающей воды.
Вращение крыльчатки передается ведомой полумуфте индикаторного механизма, обеспечивающего за счет масштабирующего редуктора возможность визуального отсчета показаний в м3 и его долях.
Индикаторный механизм имеет 8 разрядов последовательных цифр, девятый разряд стрелочный.
Для передачи результатов измерений объема воды во внешние информационные системы счетчики могут комплектоваться модулями с интерфейсами.
Цифровые модули с интерфейсами импульсный выход (открытый коллектор или геркон), RS485, M-Bus или радиомодуль считывают данные о потреблении воды с индикаторного механизма, регистрируя обороты диска, и передают их через соответствующий интерфейс.
Счетчики защищены от воздействия внешнего магнитного поля.
Общий вид счетчиков и схемы пломбировки счетчиков показаны на рисунках 1 и 2.
а)
б)

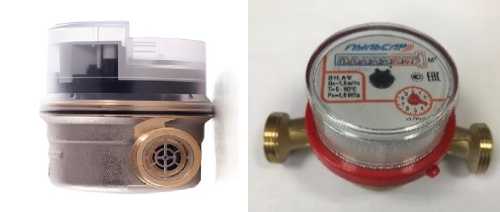

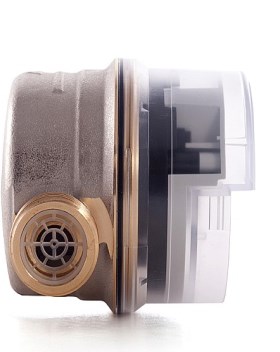

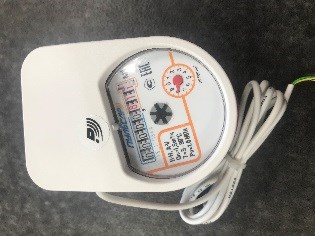

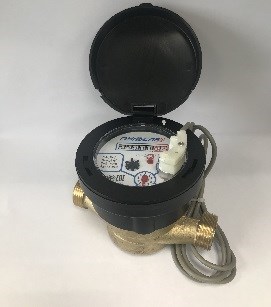

Рисунок 1 - Вид счетчика "Пульсар"
а) с установленной крышкой-пломбой (снятие крышки невозможно без ее механического повреждения); б) с неразъемным кольцом-пломбой, в) с цифровым модулем
г) с несъемной крышкой-кожухом
в)
г)
Знак поверки наносится на руководство по эксплуатации для исполнений счетчиков, приведенных на рисунке 1.
Знак поверки наносится на пломбу и на руководство по эксплуатации для исполнений счетчиков, приведенных на рисунке 2.
Место пломбирования и нанесения знака поверки

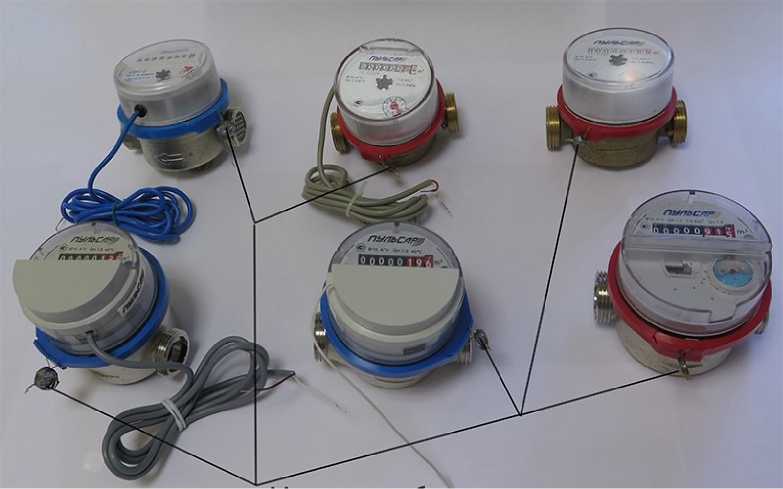

Рисунок 2 - Вид счетчика "Пульсар" с защелкивающимся пластмассовым кольцом с отверстием для установки пломбы
Программное обеспечение отсутствует
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение | ||||||
|
Диаметр условного прохода, мм |
15 |
20 | |||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
Кл. А |
Кл. В |
Кл. С |
Кл. А |
Кл. В | ||
|
Расход воды, м3/ч: -наименьший, qmin -переходный, qt -номинальный, qn -наибольший, ф^х -порог чувствительности, не более |
0,06 0,15 1,5 3,0 0,03 |
0,04 0,1 1,0 2,0 0,02 |
0,03 0,12 1,5 3,0 0,015 |
0,02 0,08 1,0 2,0 0,01 |
0,015 0,022 1,5 3,0 0,01 |
0,10 0,25 2,5 5,0 0,05 |
0,05 0,2 2,5 5,0 0,025 |
|
Наименьшая цена деления индикаторного устройства, м3 |
0,00005 |
0,00005 | |||||
|
Емкость индикаторного механизма, м3 |
99999,9999 |
99999,9999 | |||||
|
Пределы допускаемом относительной погрешности счетчиков при выпуске из производства и после ремонта, %: - в диапазоне от qmin до qt (исключая) - в диапазоне от qt (включая) до qmax |
± 5 ± 2 | ||||||
|
Температура измеряемой среды, °С: - для счетчиков холодной воды "Пульсар" - для счетчиков горячей воды (универсальных) "Пульсар" |
от +5 до +40 от +5 до +90 | ||||||
|
Средний срок службы, лет |
12 | ||||||
|
Модули для дистанционной передачи данных: - импульсный, вес импульса, м3/ имп. - цифровой |
0,001; 0,01 RS485, M-Bus, радио | ||||||
|
Напряжение элемента питания постоянного тока (при наличии модуля), В |
3,0 (3,6) | ||||||
|
Срок службы встроенной батареи (при наличии модуля), лет, не менее |
6 | ||||||
Таблица 2 - Основные размеры и масса счетчиков
|
Наименование характеристики |
Значение | |
|
Диаметр условного прохода, мм |
Ду15 |
Ду20 |
|
Длина без присоединительных штуцеров, мм |
80, 110,115 |
130 |
|
Длина с присоединительными штуцерами, мм |
155; 185, 190 |
225 |
|
Резьба на корпусе счетчиков (трубная, цилиндрическая), G |
3/4" |
1" |
|
Резьба на штуцерах для присоединения к трубопроводу, G |
1/2" |
3/4" |
|
Масса, не более, кг |
0,47 |
0,5 |
Знак утверждения типа
наносится на переднюю панель индикаторного устройства фотохимическим методом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды одноструйный |
"Пульсар" * |
1 шт. |
|
Руководство по эксплуатации, совмещенное с паспортом |
ЮТЛИ.407223.003 РЭ |
1 экз. |
|
Комплект монтажных частей и принадлежностей* |
1 шт. | |
|
Методика поверки |
ЮТЛИ.407223.003 МП с изменением №1 |
на партию |
|
* Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
Сведения о методах измерений
приведены в разделе «Устройство и принцип работы» в Руководстве по эксплуатации, совмещенном с паспортом.
Нормативные документы
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости ГОСТ Р 50601- 93 Счетчики питьевой воды крыльчатые. Общие технические условия.
ГОСТ Р 50193.1 -92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
ЮТЛИ.407223.003 ТУ Технические условия. Счетчики воды одноструйные "Пульсар".
