Виброметры-балансировщики BALTECH VP-3470
| Номер в ГРСИ РФ: | 63522-16 |
|---|---|
| Категория: | Станки балансировочные |
| Производитель / заявитель: | ООО "Балтех", г.С.-Петербург |
Виброметры-балансировщики BALTECH VP-3470 (далее виброметры) предназначены для измерений среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения, виброскорости и виброперемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63522-16 |
| Действует | по 28.03.2031 |
| Наименование | Виброметры-балансировщики |
| Модель | BALTECH VP-3470 |
| Приказы |
№2721 от
11.12.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6cbab89a-30ab-dde9-d108-346a1b5bb0e5 |
Производитель / Заявитель
ООО "Балтех", РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 655 (98%) |
| Неуспешных поверок (СИ непригодно) | 12 (2 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
63522-16: Описание типа
2021-63522-16.pdf
Файл устарел
|
Скачать | 432.6 КБ | |
|
63522-16: Методика поверки
2021-mp63522-16.pdf
Файл устарел
|
Скачать | 167.5 КБ | |
|
63522-16: Описание типа
2021-63522-16-1.pdf
|
Скачать | 432.6 КБ | |
|
63522-16: Методика поверки
2021-mp63522-16-1.pdf
|
Скачать | 167.5 КБ |
Описание типа
Назначение
Виброметры-балансировщики BALTECH VP-3470 (далее виброметры)
предназначены для измерений среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения, виброскорости и виброперемещения.
Описание
Принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметры представляют собой переносной прибор, состоящий из первичных вибропреобразователей HS-100 и вычислительного блока.
Вычислительный блок имеет два канала для подключения вибропреобразователей HS-100 и канал для подключения стробоскопа и тахометра.
Виброметры позволяют измерять среднеквадратическое значение, амплитудное значение и размах характеристик вибрации, осуществлять вибрационную диагностику, выполнять динамическую балансировку и формировать отчеты. Виброметры имеют жидкокристаллический дисплей и аккумуляторное питание.
Общий вид вибропреобразователя HS-100 представлен на рисунке 1,
вычислительного блока виброметра BALTECH VP-3470 - на рисунке 2.

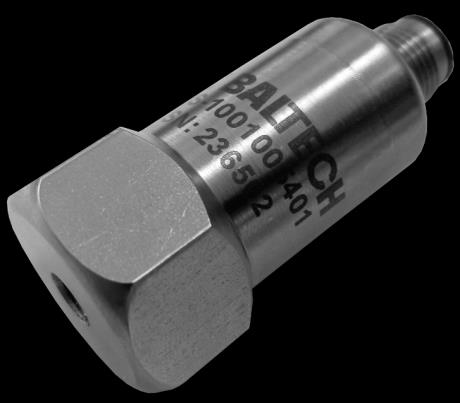

Рисунок 1- Общий вид вибропреобразователя HS-100
I I

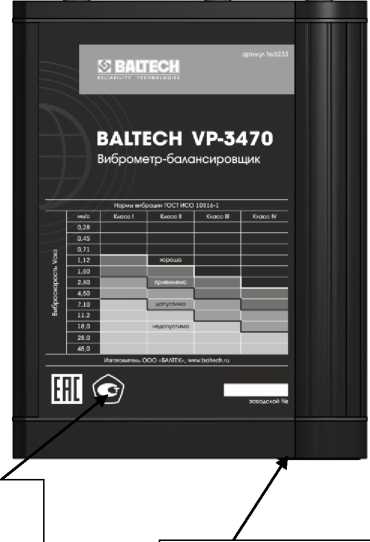

Место нанесения знака утверждения типа и знака поверки
Место опломбирования

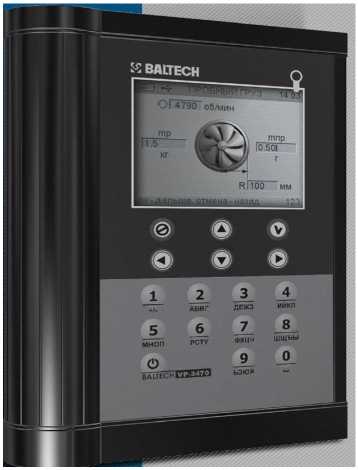

Рисунок 2- Общий вид вычислительного блока виброметра BALTECH VP-3470
Программное обеспечение
(ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброметром и не имеет влияния на метрологические характеристики.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PROB-118.FRM |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.17 |
|
Цифровой идентификатор ПО |
CRC32 1FCAB99C |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерения СКЗ виброускорения, м/с2 |
от 0,5 до 300 |
|
Диапазон измерения СКЗ виброскорости, мм/с |
от 0,5 до 200 |
|
Диапазон измерения размаха виброперемещения, мкм |
от 1 до 1000 |
|
Диапазон рабочих частот при измерении, Гц: виброускорения виброскорости виброперемещения |
от 2 до 10000 от 10 до 2000 от 10 до 1000 |
|
Пределы допускаемой погрешности при измерении СКЗ виброускорения в диапазоне рабочих температур: - абсолютной погрешности в диапазоне рабочих частот от 10 до 5000 Гц (включ.), м/с2 - относительной погрешности в диапазонах рабочих частот от 2 до 10 Гц и свыше 5000 до 10000 Гц, дБ |
±(0,1А + 0,1), где A - измеряемое значение виброускорения (м/с2) от -3 до +1 |
|
Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне рабочих частот и в диапазоне рабочих температур, мм/с |
± (0,1V + 0,1), где V - измеряемое значение виброскорости (мм/с) |
|
Пределы допускаемой абсолютной погрешности при измерении размаха виброперемещения в диапазоне рабочих частот и в диапазоне рабочих температур, мкм |
± (0,1 S + 1), где S - измеряемое значение виброперемещения (мкм) |
|
Нормальные условия измерений: температура окружающей среды, °С |
25±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазон рабочих температур, °С: вибропреобразователь HS-100 вычислительный блок |
от с -55 до +90 от 0 до +40 |
|
Габаритные размеры, мм, не более вибропреобразователь HS-100 (шестигранник х длина) вычислительный блок (длинах высота х ширина) |
25 х 57 138x195x38 |
|
Масса, кг, не более: вибропреобразователь HS-100 вычислительный блок |
0,2 1,0 |
Знак утверждения типа
наносится на вычислительный блок методом наклейки и на руководство по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Виброметр-балансировщик в составе: |
BALTECH VP-3470 |
1 шт. |
|
-вычислительный блок |
1 шт. | |
|
-адаптер сетевой |
1 шт. | |
|
-вибропреобразователь с кабелем и магнитом |
2 шт. | |
|
Дополнительные принадлежности |
1 шт. | |
|
Кейс |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: установка поверочная вибрационная 2-го разряда по Приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
1 Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
2 Технические условия ТУ 4277-037-53292586-2014 «Виброметр-балансировщик BALTECH VP-3470».
