Дозиметры ДКГ-АТ2140
| Номер в ГРСИ РФ: | 63553-18 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "Атомтех", Беларусь, г.Минск |
Дозиметры ДКГ-АТ2140 (далее - дозиметры) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63553-18 |
| Наименование | Дозиметры |
| Модель | ДКГ-АТ2140 |
| Страна-производитель | БЕЛАРУСЬ |
| Срок свидетельства (Или заводской номер) | 31.03.2020 |
Производитель / Заявитель
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 54 |
| Найдено поверителей | 17 |
| Успешных поверок (СИ пригодно) | 54 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 63553-18: Описание типа СИ | Скачать | 313.7 КБ | |
| 63553-18: Методика поверки | Скачать | 7.8 MБ |
Описание типа
Назначение
Дозиметры ДКГ-АТ2140 (далее - дозиметры) предназначены для измерений:
- мощности амбиентного эквивалента дозы HI * (10) (далее - мощности дозы) рентгеновского и гамма-излучения;
- амбиентного эквивалента дозы H * (10) (далее - дозы) рентгеновского и
гамма-излучения.
Описание
Принцип действия дозиметров основан на измерении интенсивности импульсов, генерируемых в газоразрядном счетчике Гейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-излучений.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря энергокомпенсирующему фильтру эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий регистрируемого рентгеновского и гамма-излучения.
Управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляется микропроцессорным устройством.
Дозиметры выпускаются в пяти модификациях: ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1.
Дозиметры относятся к носимым средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях с целью дозиметрического контроля внешнего облучения персонала и контроля радиационной обстановки.
Общий вид дозиметров приведен на рисунке 1.

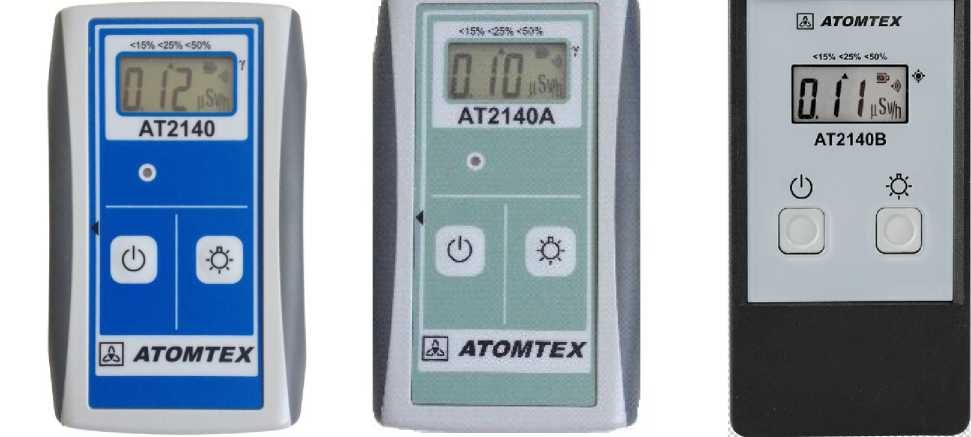

Рисунок 1 - Общий вид дозиметров ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140В
Программное обеспечение
Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего (прикладного).
Встроенное ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.
Прикладное ПО «Dose Manager» (применяется только с дозиметрами ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1) предназначено для организации автоматизированного учета и контроля дозовых нагрузок. Программа «Dose Manager» не является метрологически значимой.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
DKG2140 00.hex |
|
Номер версии (идентификационный номер) ПО |
1.28; x.y* |
|
Цифровой идентификатор ПО (MD5) |
00326E** |
|
Идентификационное наименование ПО |
DKG2140 OA.hex |
|
Номер версии (идентификационный номер) ПО |
1.28; x.y* |
|
Цифровой идентификатор ПО (MD5) |
003232** |
|
Идентификационное наименование ПО |
DKG2140 0A1.hex |
|
Номер версии (идентификационный номер) ПО |
1.28; x.y* |
|
Цифровой идентификатор ПО (MD5) |
013532** |
|
Идентификационное наименование ПО |
DKG2140 OB^x |
|
Номер версии (идентификационный номер) ПО |
2.05; x.y* |
|
Цифровой идентификатор ПО (MD5) |
005482** |
|
Идентификационное наименование ПО |
DKG2140 0B1.hex |
|
Номер версии (идентификационный номер) ПО |
2.15; x.y* |
|
Цифровой идентификатор ПО (MD5) |
173625** |
|
* х, у - составная часть номера версии ПО; х, у принимаются равными от 0 до 99. * * Контрольная сумма относится к представленным версиям ПО. | |
|
Примечание - Идентификационные данные для версии ПО вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке. | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений мощности дозы рентгеновского и гамма-излучения: - ДКГ-АТ2140 - ДКГ-АТ2140А, ДКГ-АТ2140А/1 - ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
от 0,1 мкЗв/ч до 10 мЗв/ч от 0,1 мкЗв/ч до 100 мЗв/ч от 0,1 мкЗв/ч до 1 Зв/ч |
|
Диапазон измерений дозы рентгеновского и гамма-излучения: - ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1 - ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
от 0,1 мкЗв до 1,99 Зв от 0,1 мкЗв до 9,99 Зв |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы и дозы рентгеновского и гамма-излучения, % |
±15 |
|
Энергетическая зависимость дозиметров в диапазоне энергий регистрируемого рентгеновского и гамма-излучения в пределах, %: - ДКГ-АТ2140 - ДКГ-АТ2140А, ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
±30 ±25 |
|
Время измерения естественного радиационного фона гамма-излучения (0,1 мкЗв/ч) при статистической погрешности ±25 %, с, не более: - ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1 - ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
240 180 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы от комплекта батарей при фоновых загрузках, ч, не менее: - ДКГ-АТ2140 - ДКГ-АТ2140А, ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1 (с выключенным GPS/ГЛОНАСС-модулем) - ДКГ-АТ2140В/1 (с включенным GPS/ГЛОНАСС-модулем) |
5000 10000 50 |
|
Нестабильность показаний за время непрерывной работы 24 ч, %, не более |
5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
20 ± 5 от 30 до 80 от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1 | |
|
-длина |
111 |
|
-ширина |
70 |
|
-высота |
28 |
|
- ДКГ-АТ2140В, ДКГ-АТ2140В/1 | |
|
-длина |
125 |
|
-ширина |
65 |
|
-высота |
22 |
|
Масса (без элементов питания), кг, не более: - ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1 |
0,11 |
|
- ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
0,18 |
|
Условия эксплуатации: - температура окружающего воздуха, °С | |
|
- для ДКГ-АТ2140 - для ДКГ-АТ2140А, ДКГ-АТ2140А/1 |
от -20 до +50 |
|
- для ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
от -30 до +60 |
|
- относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не |
от -30 до +65 |
|
более |
95 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
Знак утверждения типа
наносится на этикетку на задней стенке корпуса прибора и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность дозиметров
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
Дозиметр |
ДКГ-АТ2140 |
1 |
Модификация уточняется при заказе |
|
Элемент питания (типоразмер АА) |
2 | ||
|
Устройство зарядное |
1 |
По заказу | |
|
Чехол защитный |
1 | ||
|
Кабель USB-micro USB* |
1 | ||
|
Программное обеспечение |
«Dose Manager»* |
1 |
Поставляется на внешнем носителе данных |
|
Руководство по эксплуатации |
1 | ||
|
Методика поверки |
МРБ МП.2503-2015 (ТИАЯ.412118.023 МП) |
1 | |
|
Упаковка |
1 | ||
|
*Только при поставке дозиметров ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1. | |||
Поверка
осуществляется по документу МРБ МП.2503-2015 (ТИАЯ.412118.023 МП) «Дозиметры ДКГ-АТ2140. Методика поверки», утвержденному БелГИМ 04 мая 2015 г. (с извещением ТИАЯ.57-2018 об изменении № 2 МРБ МП.2503-2015, утвержденным БелГИМ 07 июня 2018 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность аттестации не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ BY 100865348.033-2015 Дозиметры ДКГ-АТ2140. Технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
