Структуроскопы магнитные МС-10
| Номер в ГРСИ РФ: | 63555-16 |
|---|---|
| Категория: | Структуроскопы |
| Производитель / заявитель: | ЗАО "НИИИН МНПО "Спектр", г.Москва |
Структуроскопы магнитные МС-10 (далее - структуроскопы) предназначены для измерений коэрцитивной силы магнитомягких ферромагнитных материалов и изделий из них.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63555-16 |
| Действует | по 28.03.2031 |
| Наименование | Структуроскопы магнитные |
| Модель | МС-10 |
| Приказы |
№97 от
22.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 822ca3bb-bf92-52ad-ee5c-a9f82ed08119 |
Производитель / Заявитель
Акционерное общество «Научно-исследовательский институт интроскопии МНПО «СПЕКТР» (АО «НИИИН МНПО «Спектр»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 164 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
63555-16: Описание типа
2023-63555-16.pdf
Файл устарел
|
Скачать | 430.5 КБ | |
|
63555-16: Методика поверки
2016-mp63555-16.pdf
Файл устарел
|
Скачать | 387.9 КБ | |
|
63555-16: Описание типа
2023-63555-16-1.pdf
|
Скачать | 430.5 КБ | |
|
63555-16: Описание типа
2026-63555-16.pdf
|
Скачать | 231.2 КБ | |
|
63555-16: Методика поверки
2016-mp63555-16-1.pdf
|
Скачать | 387.9 КБ |
Описание типа
Назначение
Структуроскопы магнитные МС-10 (далее - структуроскопы) предназначены для измерений коэрцитивной силы магнитомягких ферромагнитных материалов и изделий из них.
Описание
Принцип действия структуроскопов основан на измерении магнитных характеристик локального участка материала при воздействии на него магнитного поля в замкнутой магнитной цепи. Контролируемый участок материала или изделия (далее - контролируемый участок), замыкающий измерительную магнитную цепь, намагничивается импульсным магнитным полем до насыщения. Далее контролируемый участок размагничивается ступенчато-нарастающим магнитным полем. Увеличение размагничивающего поля прекращается тогда, когда значение магнитной индукции в измерительной магнитной цепи станет равным нулю, и по значению силы тока в размагничивающей обмотке определяется значение коэрцитивной силы. Измерение магнитной индукции осуществляется с помощью преобразователя Холла. По окончании измерительного процесса информация о значении коэрцитивной силы индицируется на цифровом табло электронного блока.
Структуроскоп представляет собой носимый прибор, который состоит из электронного блока и выносного преобразователя, подключаемого к электронному блоку при помощи разъёма. Структуроскоп имеет канал беспроводной связи для передачи измерительной информации в персональный компьютер через интерфейс Bluetooth®.
Электронный блок имеет встроенный микропроцессор и предназначен для формирования импульсов тока намагничивания и ступенчато-нарастающего тока размагничивания, измерения выходного напряжения преобразователя Холла, обработки информации и представления результатов измерения в цифровом виде на жидкокристаллическом табло, сохранения и накопления результатов измерения в памяти структуроскопа и передачи их на внешний компьютер, а также для контроля заряда аккумуляторной батареи.
Выносной преобразователь представляет собой П-образный электромагнит, предназначенный для намагничивания и размагничивания контролируемого участка, в зазоре которого установлен преобразователь Холла, с помощью которого осуществляются измерения магнитной индукции в измерительной магнитной цепи.
Структуроскопы могут эксплуатироваться в помещениях и в полевых условиях и применяться при неразрушающем контроле структуры исследуемого материала, качества его термической, термомеханической или химико-термической обработок, механических свойств изделий и определения состава (марки) ферромагнитных материалов.
Общий вид структуроскопов приведен на рисунке 1. Вид структуроскопа сзади с указанием места нанесения знака утверждения типа и заводского номера, приведен на рисунке 2.
Корпус опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу структуроскопа, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелкой на рисунке 2.

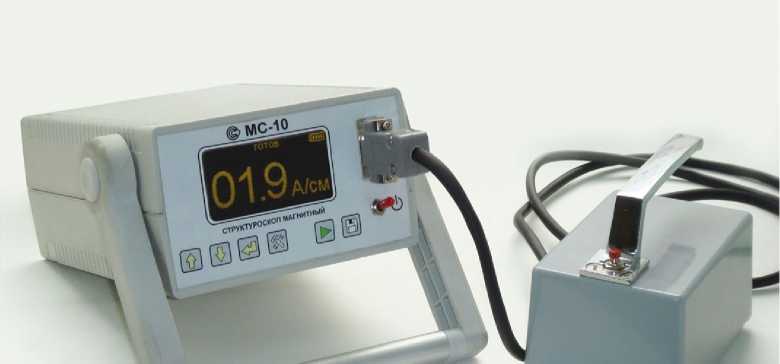

Рисунок 1 - Общий вид структуроскопов
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбирования

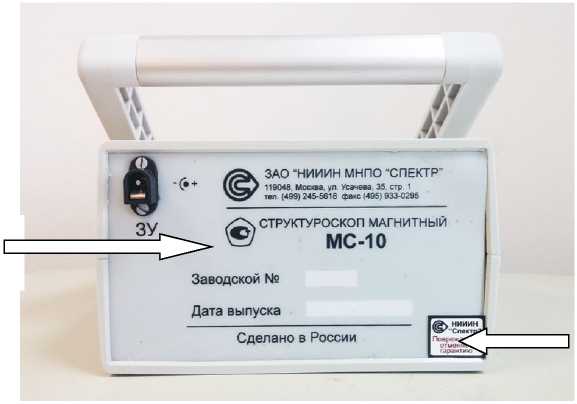

Рисунок 2 - Вид сзади
Заводской номер наносится графическим методом на шильдик из металла или пластика, который приклеивается на заднюю стенку корпуса структуроскопов. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на корпус структуроскопов не предусмотрено.
Программное обеспечение
Структуроскопы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым и защищено от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (измерительный блок опломбирован). Внешнее ПО, устанавливаемое на персональный компьютер, не является метрологически значимым и предназначено только для передачи результатов измерений в компьютер. Идентификационные данные ПО приведены в таблице 1.
Защита ПО структуроскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
МС-10 |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
d41d8cd98f00b204e9800998ecf8427e |
|
Другие идентификационные данные |
MD5 |
Технические характеристики
|
Диапазон измерений коэрцитивной силы, А/см |
от 1,0 до 60 |
|
Пределы допускаемой основной абсолютной погрешности Ло измерений коэрцитивной силы, А/см |
± (0,04- Нс* + 0,1) |
|
Предел допускаемой дополнительной погрешности Лдоп измерений коэрцитивной силы, вызванной изменением температуры окружающего воздуха на каждые 20 °С в интервале рабочих значений, А/см |
0,5- Ло |
|
Зазор между полюсами преобразователя структуроскопа и поверхностью контролируемого изделия, мм, не более |
0,5 |
|
Время установления рабочего режима, мин, не более Время непрерывной работы без подзарядки аккумуляторной |
2 |
|
батареи, ч, не менее |
16 |
|
Напряжение питания (от встроенной аккумуляторной батареи), В |
от 10,4 до 15 |
|
Сила тока потребления, А, не более Масса, кг, не более |
3 |
|
- блока электронного |
2,3 |
|
- преобразователя выносного |
1,5 |
|
- зарядного устройства Габаритные размеры, мм, не более - блока электронного |
0,2 |
|
длина |
190 |
|
ширина |
140 |
|
высота |
80 |
|
- преобразователя выносного | |
|
длина |
120 |
|
ширина |
80 |
|
высота |
95 |
|
- зарядного устройства | |
|
длина |
155 |
|
ширина |
42 |
|
высота |
35 |
|
Нормальные условия применения: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа - Рабочие условия применения: |
от 70 до 106,7 |
|
- температура окружающего воздуха, °С |
от -20 до +40 |
|
- относительная влажность воздуха при 30 °С, % |
до 90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
где HC* - измеренное значение коэрцитивной силы, А/см |
Показатели надежности
Средняя наработка на отказ, ч, не менее 5000
Знак утверждения типа
наносится на шильдик, расположенный на корпусе электронного блока структуроскопа (по технологии предприятия-изготовителя) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 2 - Комплексность поставки
|
Наименование |
Обозначение |
Кол-во |
|
Структуроскоп магнитный МС-10 в составе: - блок электронный - преобразователь |
Иа2.778.042 Иа5.173.023 Иа5.125.061 |
1 шт. 1 шт. 1 шт. |
|
Стандартный образец коэрцитивной силы (пластина 1) |
Иа8.896.121 |
1 шт. |
|
Стандартный образец коэрцитивной силы (пластина 2) |
Иа8.896.122 |
1 шт. |
|
Сумка - чехол |
1 шт. | |
|
Устройство зарядное |
У3.203.01 (Сонар-мини) |
1 шт. |
|
Компакт-диск с ПО для ПК |
1 шт. по заказу | |
|
Адаптер Bluetooth® |
1 шт. по заказу | |
|
Руководство по эксплуатации |
Иа2.778.042 РЭ |
1 экз. |
|
Формуляр |
Иа2.778.042 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа Иа2.778.042 РЭ «Структуроскоп магнитный МС-10. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.030-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».
ТУ 4276-053-55267428-08 (Иа2.778.042 ТУ). Структуроскоп магнитный МС-10. Технические условия.
