Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000
| Номер в ГРСИ РФ: | 63582-16 |
|---|---|
| Производитель / заявитель: | ООО "ПВК "ИнженерЪ", г.Казань |
Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 предназначены для измерений объема и массы жидкости, хранения и передачи единиц массы и объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63582-16 |
| Действует | по 30.03.2026 |
| Наименование | Установки поверочные средств измерений объема и массы для верхнего и нижнего налива |
| Модель | УПМ-2000 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7336fa6e-c7ad-60d6-3d7b-bbbefdadb1b5 |
Производитель / Заявитель
ООО "ПВК "ИнженерЪ", РОССИЯ, г.Казань
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 568 (96%) |
| Неуспешных поверок (СИ непригодно) | 24 (4 %) |
| Актуальность информации | 18.12.2025 |
Поверители
Скачать
|
63582-16: Описание типа
2021-63582-16.pdf
|
Скачать | 430.3 КБ | |
|
63582-16: Методика поверки
2016-mp63582-16.pdf
|
Скачать | 609.8 КБ |
Описание типа
Назначение
Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 предназначены для измерений объема и массы жидкости, хранения и передачи единиц массы и объема жидкости.
Описание
Принцип действия установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 основан на весовом или объемном методах измерений количества жидкости.
В состав установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 входят мерник металлический эталонный 2-го разряда номинальной вместимостью 2000 дм3 с термокарманами и весоизмерительное устройство, которые смонтированы на металлической раме.
Мерник металлический эталонный 2-го разряда номинальной вместимостью 2000 дм3 состоит из резервуара, измерительной горловины, сливного крана и электронасоса. В верхней части резервуара крепится ампула уровня для контроля установки мерников в вертикальное положение. Горловина мерников имеет водоуказательное окно со шкальной пластиной, на которую нанесена отметка соответствующей номинальной вместимости мерника при температуре 20°С и шкала.
Весоизмерительное устройство состоит из трех датчиков весоизмерительных тензорезисторных М (номер в госреестре № 53673-13), преобразователя весоизмерительного ТВ с цифровым табло и металлической рамы с четырьмя домкратами, предназначенными для выставления установки в вертикальное положение.
Общий вид установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 представлен на рисунке 1.

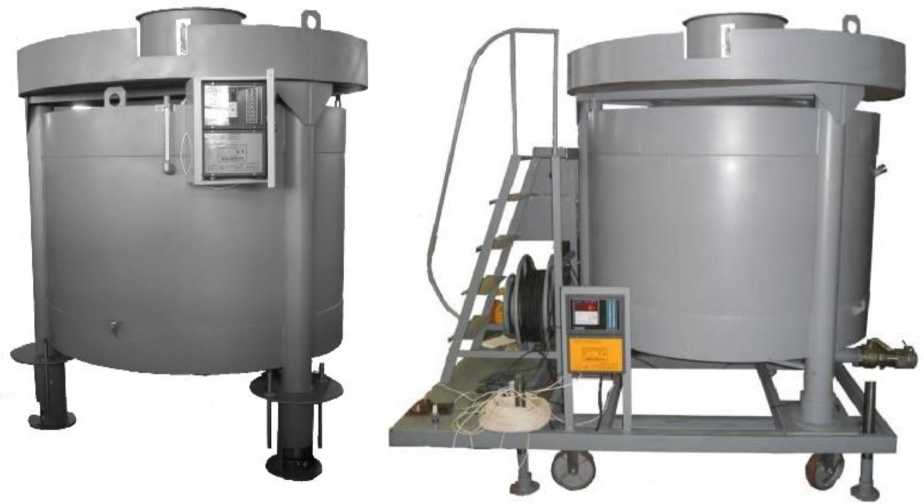

Рисунок 1 - Общий вид установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000
Три датчика весоизмерительных тенорезисторных М неподвижно закреплены на металлической раме установки поверочной средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 и на них установлен мерник металлический эталонный 2-го разряда вместимостью 2000 дм3. Масса измеряемой среды, налитой в мерник, считывается с цифрового табло весового терминала, соединенного с весоизмерительными датчиками посредством линии связи. Контроль объема жидкости налитой в мерник производится по шкале, установленной на горловине мерника. Слив жидкости из мерника производится с помощью электронасоса через гибкий рукав.
Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 имеют четыре модификации и маркируются следующим образом:
|
УПМ-2000 |
-хх |
|
1 |
2 |
1 - тип установки;
2 - модификация:
- стационарные установки, комплектуемые стандартным люком на горловине мерника, имеют шифр 01;
- стационарные установки, комплектуемые пеногасителем на горловине мерника, имеют шифр 02;
- передвижные установки на платформе, комплектуемые стандартным люком на горловине мерника, имеют шифр 03;
- передвижные установки на платформе, комплектуемые пеногасителем на горловине мерника, имеют шифр 04;
- передвижные установки на автомобильном прицепе, комплектуемые стандартным люком на горловине мерника, имеют шифр 05;
- передвижные установки на автомобильном прицепе, комплектуемые пеногасителем на горловине мерника, имеют шифр 06;
Пломбирование установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 осуществляется нанесением знаков поверки давлением на свинцовую (пластмассовую) пломбу, находящуюся на сливном кране мерника, на специальные мастики, ограничивающие доступ к винтам регулировки шкалы мерника и
Лист № 3
Всего листов 5 преобразователя весоизмерительного. Места пломбировки от несанкционированного доступа представлены на рисунке 2.

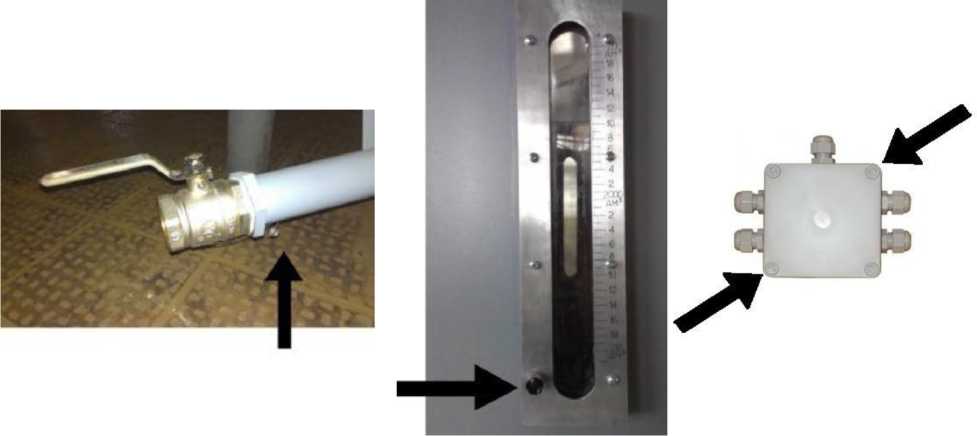

Рисунок 2 - Места пломбирования установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000
Программное обеспечение
Программное обеспечение установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 является встроенным. Программное обеспечение предназначено для обработки сигналов, обеспечения взаимодействия с внешними устройствами, а также выполнения отображения результатов измерений.
Программное обеспечение не влияет на метрологические характеристики установки поверочной средств измерений объема и массы для верхнего и нижнего налива УПМ-2000.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТВИ-024ВТ |
|
Номер версии (идентификационный номер) ПО |
SC-307 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальная вместимость мерника, дм3 |
2000 |
|
Вместимость, соответствующая верхней отметке шкалы мерника при температуре 20 °С, дм3 |
2020 |
|
Вместимость, соответствующая нижней отметке шкалы мерника при температуре 20 °С, дм3 |
1980 |
|
Цена деления шкалы мерника, дм3 |
1 |
|
Пределы допускаемой относительной погрешности установок при измерении объема, %, не более |
±0,05 |
|
Наибольший предел взвешивания, кг |
2000 |
|
Наименьший предел взвешивания, кг |
1000 |
|
Цена деления весового терминала, кг |
0,1 |
|
Пределы допускаемой относительной погрешности установок при измерении массы, %, не более |
±0,04 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
Измеряемая среда |
неагрессивные жидкости по отношению к материалам мерника |
|
Время установления рабочего режима, с, не более |
300 |
|
Вязкость измеряемой жидкости при измерении объема, мм2/с, не более |
36 |
|
Частота напряжения питания, Гц |
50±1 |
|
Напряжение питания, В |
о ол + 10% 380-15% |
|
Габаритные размеры, мм, не более: - длина - высота - ширина |
4700 2200 3000 |
|
Масса, кг, не более |
1200 |
Продолжение таблицы 3
|
1 |
2 |
|
Условия эксплуатации: - температура измеряемой среды, °С - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -30 до + 40 от -30 до +40 от 30 до 95 от 84 до 107 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на резервуаре мерника, методом гравировки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная средств измерений объема и массы для верхнего и нижнего налива |
УПМ-2000 |
1 шт. |
|
Руководство по эксплуатации |
ИН90.00.00.00 РЭ |
1 экз. |
|
Методика поверки |
МП 0373-1-2016 |
1 экз. |
Поверка
осуществляется по документу МП 0373-1-2016 «Инструкция. ГСИ. Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000. Методика поверки», утвержденному ФГУП «ВНИИР» 15 января 2016 года.
Основные средства поверки:
- рабочий эталон единицы массы 4 разряда с номинальным значением 20 кг в количестве 101 шт. в соответствии с ГПС , утвержденной приказом Росстандарта от 29.12.2018
Лист № 5
Всего листов 5 № 2818;
- рабочий эталон единицы объема жидкости 1 разряда в соответствии с ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 в виде оттиска поверительного клейма, а также давлением на свинцовую (пластмассовую) пломбу и на специальные мастики, установленные в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-001-27841227-2015 «Установка поверочная средств измерений объема и массы для верхнего и нижнего налива УПМ-2000. Технические условия»
