Дальномеры лазерные GLM 50 С
| Номер в ГРСИ РФ: | 63592-16 |
|---|---|
| Категория: | Дальномеры |
| Производитель / заявитель: | Фирма "Robert Bosch GmbH", Германия |
Дальномеры лазерные GLM 50 С предназначены для измерений расстояний и угла наклона относительно горизонта при выполнении кадастровых и землеустроительных работ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63592-16 |
| Действует | по 30.03.2021 |
| Наименование | Дальномеры лазерные |
| Модель | GLM 50 С |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 989dd9c1-d874-5f3d-a694-3cfcbee55dc0 |
Производитель / Заявитель
Фирма "Robert Bosch GmbH", Германия; Фирма "Robert Bosch Power Tools GmbH", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2892
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2881 (100%) |
| Неуспешных поверок (СИ непригодно) | 11 (0 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
63592-16: Описание типа
2016-63592-16-1.pdf
|
Скачать | 87.7 КБ | |
|
63592-16: Методика поверки
2016-mp63592-16.pdf
|
Скачать | 715 КБ |
Описание типа
Назначение
Дальномеры лазерные GLM 50 С предназначены для измерений расстояний и угла наклона относительно горизонта при выполнении кадастровых и землеустроительных работ.
Описание
Принцип измерения расстояний дальномеров лазерных GLM 50 С основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.
Длина волны лазерного излучения - 635 нм, мощность - < 1 мВт, класс 2 в соответствии с IEC 60825-1 «Безопасность лазерных изделий».
Нулевой (начальной) точкой отсчёта дальномеров лазерных GLM 50 С может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Конструктивно дальномеры лазерные GLM 50 С выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными GLM 50 С осуществляется при помощи встроенной 7-кнопочной клавиатуры.

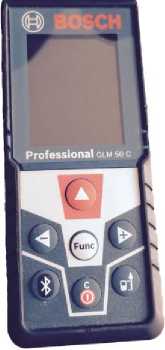

Рисунок 1 - Фотография общего вида дальномеров лазерных GLM 50 С
Опломбирование узлов дальномеров лазерных GLM 50 С не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений расстояний, м: - при благоприятных условиях1) - при неблагоприятных условиях2) |
0,05 - 50,00 0,15 - 20,00 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - при благоприятных условиях1) - при неблагоприятных условиях2) |
± 2-(1,5 + 0,05 мм/м) ± 2-(3,0 + 0,15 мм/м) |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - при благоприятных условиях1) - при неблагоприятных условиях2) |
1,5 + 0,05 мм/м 3,0 + 0,15 мм/м |
|
Диапазон измерений угла наклона, ...° |
± 90 |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона, ..° |
± 0,2 |
|
Диаметр лазерной точки3), мм, не более: - на расстоянии 10 м - на расстоянии 50 м |
9 45 |
|
Дискретность измерений: - расстояний, мм - углов, ..° |
0,1 0,1 |
|
Источник электропитания Напряжение электропитания, В |
2 элемента питания типа ААА 2x1,5 |
|
Измерений на полный заряд батарей |
10000 |
|
Диапазон рабочих температур, °С |
от минус 10 до плюс 45 |
|
Габаритные размеры (ДхШхВ) мм, не более |
106x45x24 |
|
Масса с элементами питания, г, не более |
100 |
1) - измерения на поверхность со 100% отражательной способностью (стена, окрашенная в белый цвет), низкая фоновая освещенность, температура окружающей среды - плюс 25 °С;
2) - измерения на поверхность с (10 - 100)% отражательной способностью, высокая фоновая освещённость (прибл. 30 000лк), температура окружающей среды - от минус 10 до плюс 45 °С;
3) - при температуре плюс 25 °С.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров лазерных GLM 50 С.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Дальномер лазерный |
1 |
|
Элементы питания (тип ААА) |
2 |
|
Чехол |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП АПМ 50-15 |
1 |
Поверка
осуществляется в соответствии с документом МП АПМ 50-15 «Дальномеры лазерные GLM 50 С. Методика поверки», утверждённым ООО «Автопрогресс-М» в ноябре 2015 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основного оборудования необходимого для поверки:
- рабочий эталон 1го разряда по ГОСТ Р 8.750-2011;
- квадрант оптический КО-60, ТУ3.-3.1387-81.
Сведения о методах измерений
Ме тодика измерений приведена в документах: «Дальномеры лазерные GLM 50 С. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений».
2. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».
3. ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия».
4. Техническая документация компании «Robert Bosch GmbH», Германия.
