Преобразователи оборотов вихретоковые АР2400
| Номер в ГРСИ РФ: | 63645-16 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Преобразователи оборотов вихретоковые АР2400 (далее - ПОВТ) предназначены для бесконтактных измерений величины частоты вращения вала в системах вибродиагностики и виброзащиты машин и механизмов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63645-16 |
| Действует | по 06.04.2026 |
| Наименование | Преобразователи оборотов вихретоковые |
| Модель | АР2400 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 508939f4-298b-b7de-6e09-00147c23f3af |
Производитель / Заявитель
ООО "ГлобалТест", РОССИЯ, г.Саров
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
63645-16: Описание типа
2016-63645-16.pdf
|
Скачать | 91.3 КБ | |
|
63645-16: Методика поверки
2016-mp63645-16.pdf
|
Скачать | 669.4 КБ |
Описание типа
Назначение
Преобразователи оборотов вихретоковые АР2400 (далее - ПОВТ) предназначены для бесконтактных измерений величины частоты вращения вала в системах вибродиагностики и виброзащиты машин и механизмов.
Описание
Конструктивно ПОВТ выполнен в виде первичного преобразователя (ПП) с катушкой индуктивности в диэлектрическом наконечнике, который играет роль чувствительного элемента, и согласующего устройства (СУ), которое вырабатывает сигнал возбуждения ПП и преобразует изменение комплексного сопротивления катушки индуктивности в электрический сигнал.
Принцип действия ПОВТ основан на взаимодействии электромагнитного поля вихревых токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктивности, изменяющем ее комплексное сопротивление, далее преобразовании угла поворота вала в последовательность импульсов и последующего подсчета количества импульсов в единицу времени. ПОВТ выполнен в нескольких исполнениях в зависимости от размеров контролируемых объектов и типа выходного сигнала. Внешний вид ПОВТ представлен на рисунке 1.
Структура обозначений ПОВТ:
АР2400 Х-
Х-
ХХ. Х.
ХХХ.
АВ. АВ
верхний предел измерений А*10В (Рв) нижний предел измерений А*10В (Fh)
количество рисок на один оборот вала, от 001 до 255
вывод ПИ: 0 - кабельный вывод;
1 - кабельный вывод с металлоруковом;
2 - разъем SMA, удлинительный кабель без металлорукова;
3 - разъем SMA, удлинительный кабель с металлоруковом диаметр катушки ПП: 05 - 5 мм; 08 - 8 мм
выходной сигнал: D - цифровой RS465; F - частотный (0 - 1000) Гц; С - токовый (4 - 20) мА; V- напряжение
выходной соединитель СУ: А - клеммник винтовой; С - 2РМ14Б4Ш1В1
Место нанесения знака утверждения типа

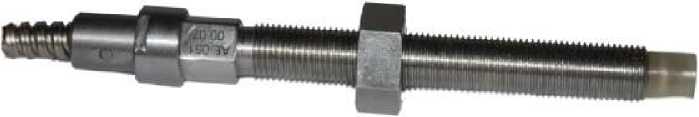

а) первичный преобразователь АЕ051
Место нанесения пломбы -этикетки
Рисунок 1 - Внешний ПОВТ АР2400А-С-05.1.001.50.33

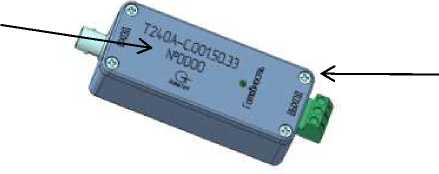

б) согласующее устройство Т240А-С
Программное обеспечение
Программное обеспечение (ПО) предназначено для представления результатов измерений ПОВТ модификации АР2400Х-1)-ХХ.Х.ХХХ. АВ. АВ на экране ПЭВМ. Обмен данными осуществляется по интерфейсу RS465. Метрологические характеристики ПОВТ нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АБКЖ.00010-01 |
|
Номер версии (идентификационный номер) ПО |
2.0.0 |
|
Цифровой идентификатор ПО (с использованием алгоритма CRC32) |
* |
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.433645.003ПС.
Технические характеристики
Таблица 2
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 60 000 |
|
Пределы допускаемой основной относительной погрешности при измерении частоты вращения в диапазоне от 20 до 60 000 об/мин, % |
± 2 |
|
Пределы допускаемой основной абсолютной погрешности при измерении частоты вращения в диапазоне от 1 до 20 об/мин, об/мин |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды, % |
± 3 |
|
Коэффициенты преобразования ПОВТ при измерении частоты вращения: - для выхода по току, мА/об^мин-1 - для выхода по напряжению, мВ/об^мин-1 - для выхода по частоте, Гц/об^мин-1 |
16/ Fb - Fh;** 5000/Fb - Fh;** 1/60 |
|
Напряжение питания постоянного тока, В |
+(12±0,5) |
|
Мощность, потребляемая ПОВТ, не более |
1,0 Вт. |
|
Габаритные размеры составных частей ПВТ: - корпус СУ, мм, не более - диаметр ПП АЕ05.Х и АЕ08.Х, мм, не более - длина ПП без учета кабеля для разных исполнений, мм - общая длина ПП, м, не более - длина удлинительного кабеля, м |
(120x40x35); 14; от 10 до 280; 5; от 4 до 15 |
|
Масса ПОВТ для разных исполнений, кг, не более |
2,5 |
**Fb - верхний предел измерений, Fh нижний предел измерений
Рабочие условия эксплуатации СУ:
- температура окружающего воздуха от минус 30 до плюс 65 °С;
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах, без конденсации влаги.
Рабочие условия эксплуатации ПП и кабеля:
- температура окружающего воздуха от минус 40 до плюс 120 °С;
- относительная влажность воздуха до 95 % при 35 °С и более низких температурах, без конденсации влаги.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
наносится на верхнюю поверхность корпуса СУ с помощью лазерной маркировки или с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.433645.003ПС и руководства по эксплуатации АБКЖ.433645.003РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Преобразователь оборотов вихретоковый АР2400 |
1 |
|
Блок питания AS05 |
По требованию |
|
Преобразователь оборотов вихретоковый АР2400Х-Х-ХХ.Х.ХХХ.АВ.АВ. Паспорт АБКЖ.433645.003ПС |
1 |
|
Преобразователь оборотов вихретоковый АР2400. Руководство по эксплуатации. АБКЖ.433645.003РЭ |
Одно на партию |
|
Преобразователи оборотов вихретоковые АР2400. Методика поверки. А3009.004.МП-15 |
Поверка
осуществляется по документу А3009.004.МП-15 «Преобразователи оборотов вихретоковые
АР2400. Методика поверки», утвержденному руководителем ГЦИ СИ «РФЯЦ-ВНИИЭФ» в августе 2015 г.
Результаты поверки СИ удостоверяются свидетельством о поверке. Знак поверки наносится на свидетельство о поверке, т.к. условия эксплуатации не позволяют нанести его непосредственно на ПОВТ.
Основные средства поверки: установка имитационная параметров виброперемещения ИТ26 (Госреестр СИ № 42959-09).
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации АБКЖ.433645.003РЭ «Преобразователи оборотов вихретоковые АР2400. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 21339-82 Тахометры. Общие технические условия.
2. АБКЖ.433645.003ТУ «Преобразователь оборотов вихретоковый АР2400. Технические условия».
