Индикаторы часового типа торговой марки "NORGAU" 042 035, 042 042
| Номер в ГРСИ РФ: | 63681-16 |
|---|---|
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042 (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63681-16 |
| Действует | по 12.04.2026 |
| Наименование | Индикаторы часового типа торговой марки "NORGAU" |
| Модель | 042 035, 042 042 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d492c851-d6e8-8426-14b4-15ebbe76458c |
Производитель / Заявитель
Фирма "Guilin Guanglu Measuring Instrument Co., Ltd.", КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5942
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5828 (98%) |
| Неуспешных поверок (СИ непригодно) | 114 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
63681-16: Описание типа
2016-63681-16.pdf
|
Скачать | 132.7 КБ | |
|
63681-16: Методика поверки
2016-mp63681-16.pdf
|
Скачать | 563.8 КБ |
Описание типа
Назначение
Индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042 (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание
Индикаторы изготавливаются следующих серий:
- 042 035 - с отсчетом по круговой шкале (рисунок 1, а, б);
- 042 042 - с цифровым отсчетным устройством (рисунок 2, а).
Индикатор серии 042 035 представляет собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы серии 042 035 отличаются между собой диапазоном измерений и ценой деления (рисунок 1, а, б)
Индикаторы серии 042 042 представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.
В корпус индикаторов серии 042 042 встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (in/mm) и др.
Питание индикаторов серии 042 042 осуществляется от встроенного источника питания.
Индикаторы серии 042 035 могут изготавливаться с регулируемым полем допуска.
Индикаторы всех серий могут комплектоваться ушком для крепления.
I NORGAU Товарный знак «NORGAU» наносится на паспорт индикаторов типографским методом, на циферблат и на футляр индикаторов краской или методом лазерной маркировки.
а)
б)
в)

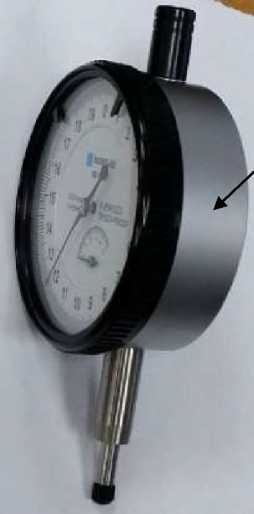

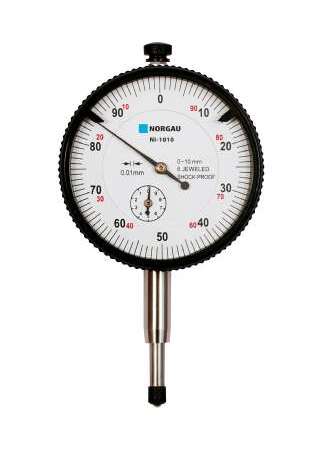

Рисунок 1 - Общий вид индикаторов серии 042 035
Место нанесения знака поверки
а) б)

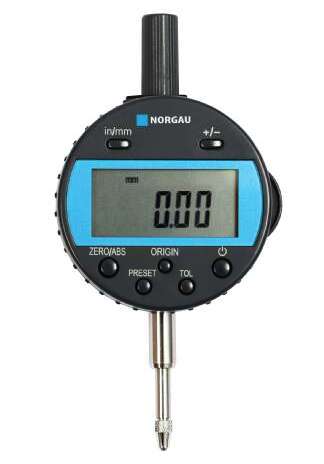

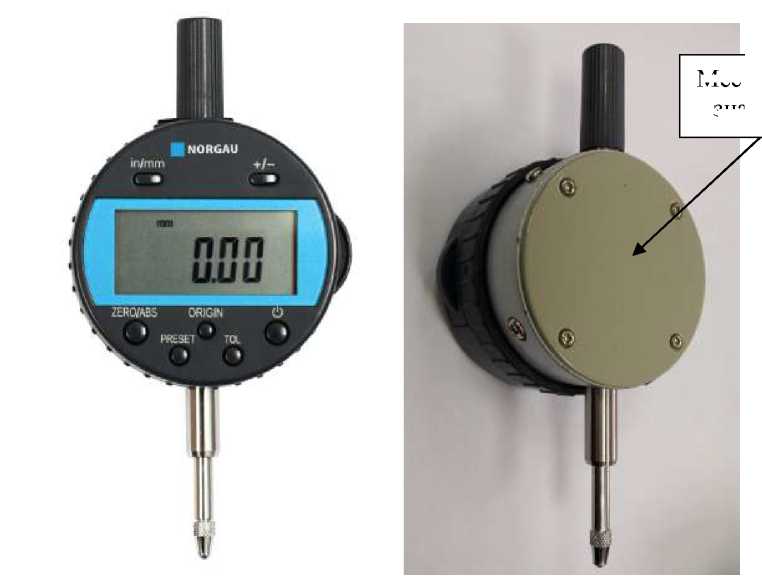

Рисунок 2 - Общий вид индикаторов серии 042 042
Место нанесения
знака поверки
Технические характеристики
Таблица 1 - Основные технические и метрологические характеристики индикаторов серии 042 035
|
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм |
Диаметр индикатора, мм | ||
|
на любом участке диапазона измерений, мм |
на всем диапазоне измерений | ||||
|
0,1 |
1 | ||||
|
От 0 до 1 |
0,001 |
3 |
_ |
5 |
58 |
|
От 0 до 5 |
0,001 |
5 |
9 |
10 |
58 |
|
От 0 до 10 |
0,01 |
5 |
10 |
15 |
58 |
|
От 0 до 30 |
0,01 |
7 |
12 |
20 |
58 |
|
От 0 до 50 |
0,01 |
8 |
13 |
30 |
58 |
|
От 0 до 100 |
0,01 |
12 |
20 |
35 |
78 |
Таблица 2 - Размах и вариация показаний, измерительное усилие при прямом ходе измерительного стержня индикаторов серии 042 035 ___________________________________
|
Диапазон измерений, мм |
Цена деления, мм |
Размах показаний, мкм |
Вариация показаний, мкм |
Измерительное усилие при прямом ходе, Н |
|
От 0 до 1 |
0,001 |
1 |
2 |
От 0,9 до 2,0 |
|
От 0 до 5 |
0,001 |
2 |
4 |
От 0,4 до 1,5 |
|
От 0 до 10 |
0,01 |
3 |
4 |
От 0,4 до 2,0 |
|
От 0 до 30 |
0,01 |
5 |
5 |
От 0,4 до 2,5 |
|
От 0 до 50 |
0,01 |
5 |
6 |
От 0,4 до 3,0 |
|
От 0 до 100 |
0,01 |
6 |
9 |
От 0,4 до 3,2 |
Таблица 3 - Основные технические и метрологические характеристики индикаторов серии 042 042
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Наибольшая алгебраическая разность погрешностей на всем диапазоне измерений при прямом или обратном ходе измерительного стержня, мкм |
Измерительное усилие при прямом ходе, Н |
Диаметр циферблата, мм |
|
От 0 до 12,7 |
0,001 |
5 |
От 0,9 до 1,5 |
60 |
|
От 0 до 12,7 |
0,01 |
20 |
От 0,4 до 1,5 |
60 |
|
От 0 до 25 |
0,001 |
6 |
От 0,9 до 2,3 |
60 |
|
От 0 до 25 |
0,01 |
20 |
От 0,4 до 2,3 |
60 |
|
От 0 до 50 |
0,001 |
8 |
От 0,9 до 2,5 |
60 |
|
От 0 до 50 |
0,01 |
40 |
От 0,4 до 2,5 |
60 |
Присоединительный диаметр гильзы индикаторов 8h8 (8-0,022 мм).
Средний срок службы не менее 5 лет.
Диапазон рабочих температур от 15 до 25 °С.
Относительная влажность воздуха не более 70 %.
Знак утверждения типа
наносится на наружную поверхность футляра индикатора методом наклейки и на титульном листе паспорта типографским методом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Количество |
|
Индикатор часового типа |
1 шт. |
|
элемент питания (для индикаторов серии 042 042) |
1 шт. |
|
ушко для крепления (по дополнительному заказу) |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
|
методика поверки |
1экз. |
Поверка
осуществляется в соответствии с документом МП 63681-16 «Индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042. Методика поверки», утвержденным ФГУП «ВНИИМС» 15 декабря 2015 г.
Основные средства поверки:
- прибор для поверки измерительных головок и датчиков Optimar 100 с пределом допускаемой абсолютной погрешности (0,2+L/100) мкм, L - в мм (Госреестр № 36893-08);
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- стойка С-Ш по ГОСТ 10197-70.
Знак поверки в виде голографической наклейки наносится на корпус индикатора, как указано на рисунках 1, в и 2, б.
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке.
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта индикаторов.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
