Индикаторы часового типа торговой марки "NORGAU" серий 042 035, 042 042

Назначение

Индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042 (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Описание

Индикаторы изготавливаются следующих серий:

- 042 035 - с отсчетом по круговой шкале (рисунок 1);

- 042 042 - с цифровым отсчетным устройством (рисунок 2).

Индикатор серии 042 035 представляет собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка.

Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Индикаторы серии 042 035 отличаются между собой диапазоном измерений и ценой деления.

Индикаторы серии 042 042 представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.

Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.

В корпус индикаторов серии 042 042 встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (in/mm) и др.

Питание индикаторов серии 042 042 осуществляется от батарейки. Индикаторы серии 042 035 могут изготавливаться с регулируемым полем допуска.

Индикаторы всех серий могут комплектоваться ушком для крепления.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора методом лазерной маркировки, краской или травлением. На индикаторы серии 042 042 заводской номер также может быть нанесен с помощью наклейки.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

Товарный знак «NORGAU» NORGAU

наносится на паспорт индикаторов

типографским методом, на циферблат индикаторов краской или методом лазерной маркировки.

а)

б)

в)

г)

д)

е)

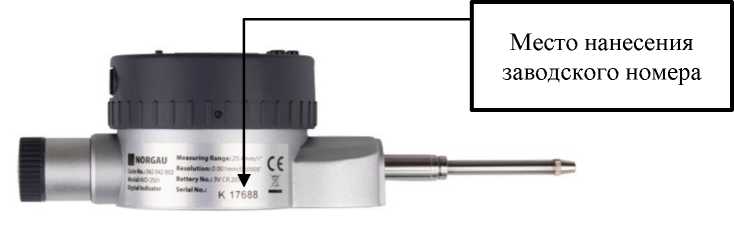

Место нанесения

заводского номера

ж)

и)

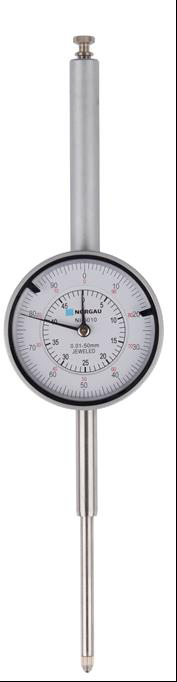

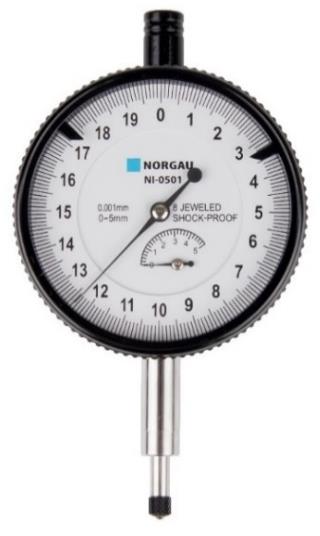

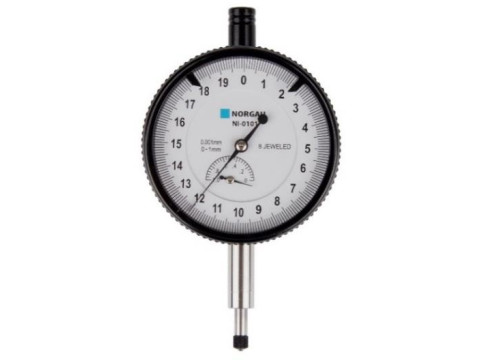

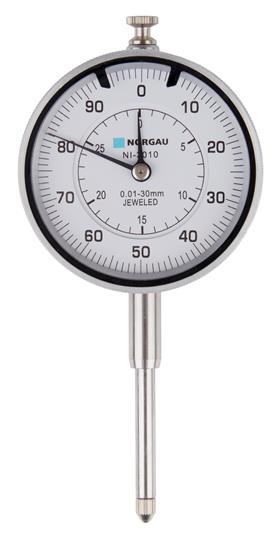

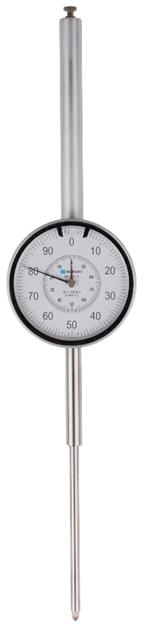

Рисунок 1 - Общий вид индикаторов серии 042 035

а)

б)

в)                                                      г)

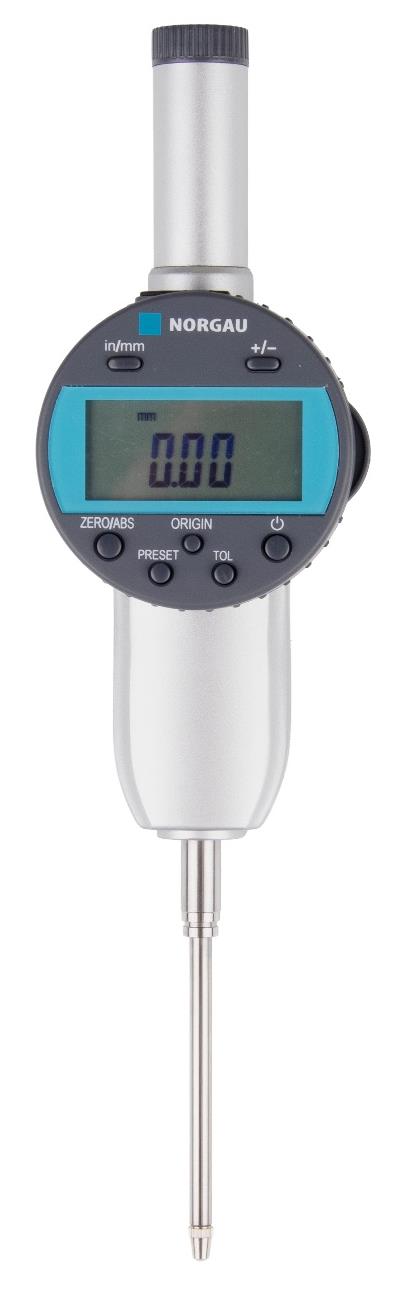

Рисунок 2 - Общий вид индикаторов серии 042 042

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция индикаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Таблица 1 - Основные метрологические характеристики индикаторов серии 042 035

Таблица 2 - Размах и вариация показаний, измерительное усилие при прямом ходе

измерительного стержня индикаторов серии 042 035_______________________________________

Таблица 3 - Основные метрологические характеристики индикаторов серии 042 042

Таблица 4 - Присоединительный диаметр гильзы индикаторов, срок службы и условия эксплуатации_________________________________________________________________________

Таблица 5 - Габаритные размеры, диаметр индикатора/циферблата и масса индикаторов

Знак утверждения типа

наносится на наружную поверхность футляра индикатора методом наклейки или на титульном листе паспорта типографским методом.

Комплектность

Таблица 6 - Комплектность средств измерений

Сведения о методах измерений

Метод измерений изложен в разделе 8 «Руководство по эксплуатации» паспорта индикаторов.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Стандарт предприятия «Индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042»
