Измерители параметров релейной защиты PTE, Mentor 12

Назначение

Измерители параметров релейной защиты PTE, Mentor 12 (далее по тексту -измерители) предназначены для воспроизведения и измерений:

- напряжения переменного и постоянного тока;

- силы переменного и постоянного тока;

- временных интервалов;

- частоты;

- фазового угла.

Описание

Область применения измерителей - проверка электромеханических характеристик устройств релейной защиты и автоматики (РЗА) при проведении испытаний и технического обслуживания. Измерители применяются для проверки как однофазных, так и трехфазных релейных защит и позволяют выполнять испытания всех типов реле: от электромеханических до цифровых.

Принцип действия измерителей заключается в формировании испытательных сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются на встроенном дисплее.

Измерители оснащены встроенными шаблонами, автоматизирующих процесс тестирования элементов релейных защит и снятие их характеристик.

Измерители могут генерировать испытательные сигналы по независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.

Основные узлы измерителей: генератор тока; генератор напряжения; датчики тока и напряжения; микропроцессор (для Mentor 12 - встроенный компьютер); автотрансформатор; трансформатор; запоминающее устройство; силовые ключи управления; система защиты от аварийных ситуаций; схема интерфейсов; блок питания; дисплей (индикатор).

Устройства выпускаются в виде ряда модификаций: PTE-50-CE, PTE-50-CE pro, PTE-50-CET, PTE-100-C, PTE-100-C plus, PTE-100-C pro, PTE-100-V, PTE-300-V, Mentor 12,

отличающихся функциональностью (однофазные или трехфазные, число каналов напряжения и тока, и т.д.), режимами работы, конструкцией и комплектом поставки.

Отличия модификаций измерителей серии PTE приведены в таблице 2.

В зависимости от количества встроенных генераторов напряжения и тока измерители Mentor 12 могут иметь ряд различных конфигураций (см. таблицу 3). Для увеличения выходной мощности генераторы напряжения и тока могут соединяться последовательно/параллельно.

Результаты измерений могут быть сохранены как во внутренней энергонезависимой памяти измерителей, так и переданы на внешний персональный компьютер (ПК). Для связи с ПК измерители PTE оснащаются интерфейсом RS-232, измерители Mentor 12 - интерфейсами RS232, USB, Ethernet, IEC61850 (опция). Измерители Mentor 12 оснащены параллельным портом (Centronics) для подключения принтера.

Измерители PTE функционируют как в режиме автономного управления, так и в режиме дистанционного управления с внешнего ПК. Для работы в режиме дистанционного управления на внешнем ПК должно быть предустановлен пакет программного обеспечения «PTE-COM».

Для расширения функциональных возможностей измерители PTE могут соединяться как между собой, так и с опциональными устройствами через шину BUS-PTE.

В качестве опций измерители PTE могут комплектоваться:

- модулем PTE-FCB (для тестирования автоматов защиты в полевых условиях);

- модулем PTE-FCC (дополнительная внешняя нагрузка);

- модулем PTE-FCE (внешний таймер);

- модулем PTE-FCF (источник регулируемого напряжения 0 - 120 В);

- модулем PTE-FCG (внешний источник питания для тестируемого реле);

- модулем PTE-FCH (адаптер для измерения внешнего напряжения до 1000 В);

- модулем PTE-FCL (дополнительный источник регулируемого напряжения для

модификации PTE-100-C plus);

- модулем PTE-FCN (дополнительный источник регулируемого напряжения для

модификаций PTE-50-CE pro, PTE-100-C pro);

- модулем PTE-12 (для связи измерителя с ПК под управлением ПО «PTE-COM»);

- модулем PTE-GPS (для синхронизации оборудования PTE);

- модулем PTE-SER (усилитель выходного напряжения для модификации PTE-50-CET);

- модулем РТЕ-30-СН (внешний цифровой таймер для модификаций PTE-100-V и PTE-300-V).

В качестве опций измерители Mentor 12 могут комплектоваться:

- модулем Mentor-GPS (приемник GPS, антенна, кабель);

- адаптером Mentor-IRIGB (для синхронизации с другими энергосистемами);

- модулем Mentor-MD1V (дополнительный усилитель напряжения);

- модулем Mentor-MD1C (дополнительный усилитель тока);

- модулем Mentor-MD3V (дополнительный усилитель напряжения на три канала);

- модулем Mentor-MD3C (дополнительный усилитель тока на три канала);

- модулем Mentor-IR (ИК-порт).

Конструктивно измерители PTE выполнены в металлических корпусах с откидной верхней крышкой. Органы управления, индикации, разъемы питания и интерфейсов связи, измерительные входы расположены на лицевой панели корпуса. Модификации PTE-100-C, PTE-100-C plus, PTE-100-C pro также изготавливаются в пластиковых корпусах.

Измерители Mentor 12 выполнены в металлическом корпусе в виде системного блока ПК. На торцевой панели расположен поворотный сенсорный ЖК-дисплей. На боковой панели корпуса расположены измерительные входы, разъемы питания и интерфейсов связи, подключения внешнего монитора (VGA), клавиатуры и манипулятора типа «мышь».

Питание измерителей осуществляется от сети питания переменного тока

Приборы относятся к ремонтируемым и восстанавливаемым изделиям.

Внешний вид измерителей приведен на рисунках 1 - 10.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.

Место нанесения заводских (серийных номеров) - на тыльной панели корпуса на металлизированной самоклеящейся подложке; способ нанесения - сублимационная печать; формат - цифровой код в формате XXX.XXX. Для модификаций PTE-50-CE pro, PTE-100-C plus и PTE-100-C pro цифровой код имеет формат XXX.XXX / XXX.XXX.

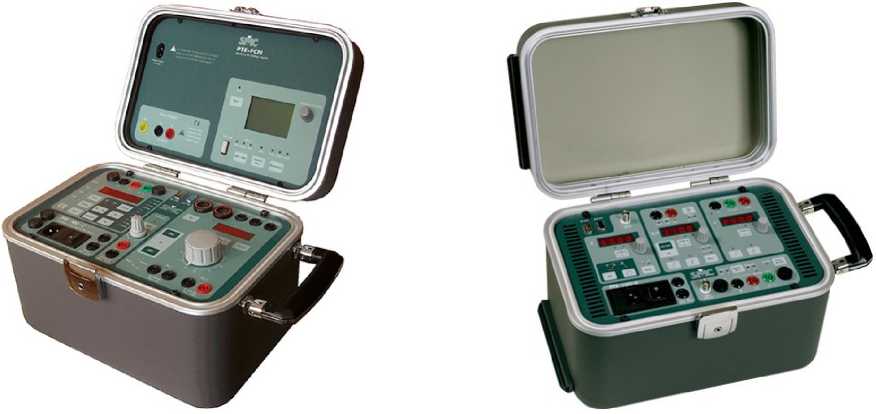

Рис. 1 - Измерители PTE-50-CE (pro)

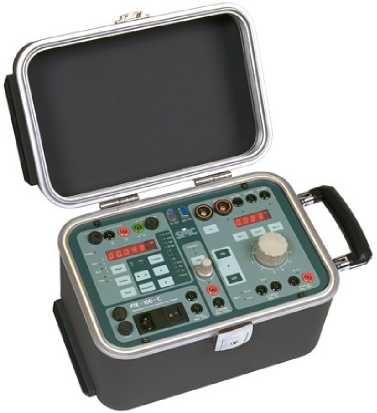

Рис. 3 - Измеритель PTE-100-C

Рис. 2 - Измеритель PTE-50-CET

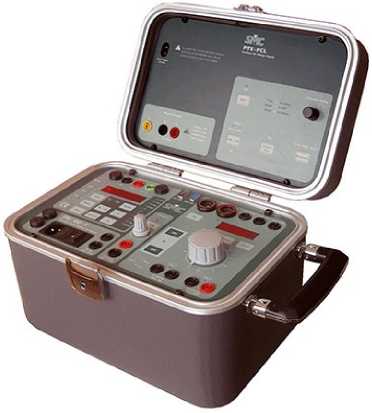

Рис. 4 - Измеритель PTE-100-C plus

Рис. 5 - Измеритель PTE-100-C pro

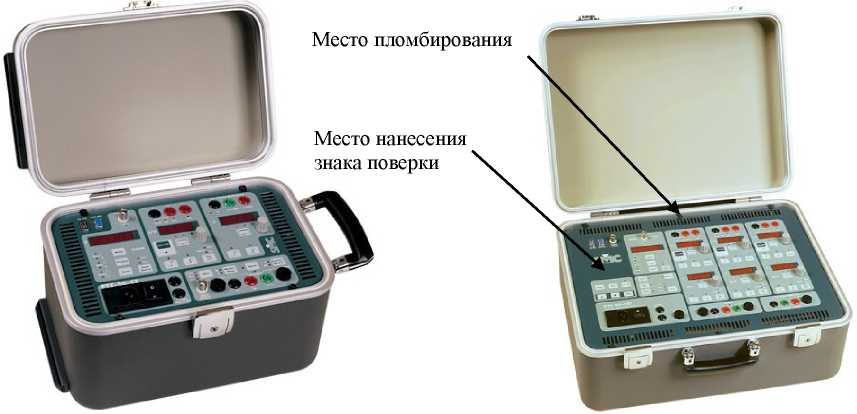

Рис. 6 - Измеритель PTE-100-V

Место пломбирования

Место нанесения знака поверки '

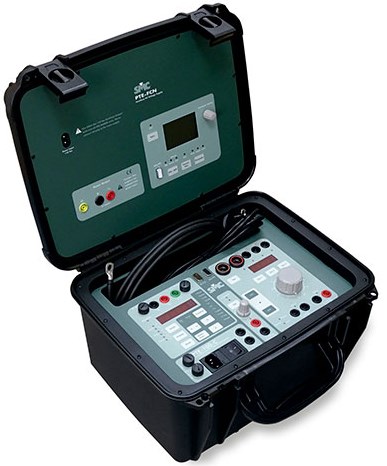

Рис. 7 - Измеритель PTE-300-V

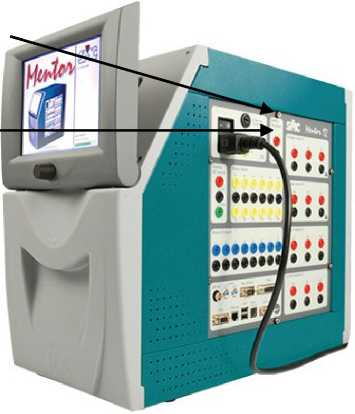

Рис. 8 - Измеритель Mentor 12

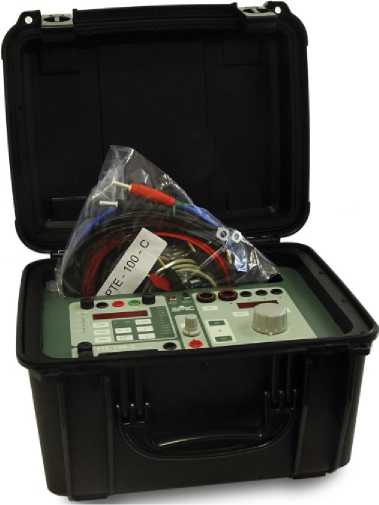

Рис. 9 - Измеритель PTE-100-C в пластиковом корпусе

Рис. 10 - Измеритель PTE-100-C pro в пластиковом корпусе

Программное обеспечение

Измерители имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО, которое заносится в программируемое постоянное запоминающее устройство приборов предприятием-изготовителем и недоступно для пользователя. Характеристики встроенного программного обеспечения приведены в таблице 1.

Внешнее ПО (ROOTS) предназначено для тестирования т.н. «интеллектуальных» цифровых реле (IED). ПО не является метрологически значимым.

Внешнее ПО (EUROFAULT) предназначено для анализа поведения реле в переходных режимах и при авариях путем воспроизведения ранее записанных режимов. ПО не является метрологически значимым.

Внешнее ПО (PTE-COM) позволяет дистанционно управлять устройствами серии PTE с внешнего ПК. ПО не является метрологически значимым.

Таблица 1 - Характеристики встроенного программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Функциональные характеристики измерителей PTE

Таблица 3 - Функциональные характеристики измерителей Mentor 12

Таблица 4 - Технические характеристики измерителей PTE

Таблица 5 - Технические характеристики измерителей Mentor 12

Таблица 6 - Метрологические характеристики измерителей PTE-50-CE, PTE-50-CE pro, PTE-50-

CET (для модификации PTE-50-CET параметры указаны для одного канала)_________________

Таблица 7 - Метрологические характеристики измерителей PTE-100-C, PTE-100-C plus, PTE-100-C pro

Таблица 8 - Метрологические характеристики измерителей PTE-100-V, PTE-300-V (для

модификации PTE-300-V параметры указаны для одного канала)___________________________

Таблица 9 - Метрологические характеристики измерителей Mentor 12 (параметры указаны для одного канала)

Знак утверждения типа

наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 10 - Комплект поставки измерителей PTE-50-CE, PTE-50-CE pro, PTE-50-CET, PTE-100-V, PTE-300-V

Таблица 12 - Комплект поставки измерителей Mentor 12

Сведения о методах измерений

приведены в руководстве по эксплуатации в разделе 4. «Функции: описание и применение».

Нормативные документы

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»
