Приборы виброизмерительные "КВАРЦ-2"
| Номер в ГРСИ РФ: | 63766-16 |
|---|---|
| Производитель / заявитель: | ООО "Диамех 2000", г.Москва |
Приборы виброизмерительные «КВАРЦ-2» (далее приборы) предназначены для измерений среднего квадратического значения (СКЗ), амплитуды, размаха виброускорения, виброскорости и виброперемещения, а также частоты вращения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63766-16 |
| Действует | по 14.04.2031 |
| Наименование | Приборы виброизмерительные |
| Модель | "КВАРЦ-2" |
| Приказы |
№2086 от
29.09.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fa7c36a0-68e5-d939-9586-732050f4fa7e |
Производитель / Заявитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 560 (96%) |
| Неуспешных поверок (СИ непригодно) | 25 (4 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
63766-16: Описание типа
2024-63766-16-1.pdf
Файл устарел
|
Скачать | 348.3 КБ | |
|
63766-16: Методика поверки
2016-mp63766-16.pdf
Файл устарел
|
Скачать | 698.4 КБ | |
|
63766-16: Описание типа
2024-63766-16.pdf
|
Скачать | 348.3 КБ | |
|
63766-16: Методика поверки
2016-mp63766-16-1.pdf
|
Скачать | 698.4 КБ |
Описание типа
Назначение
Приборы виброизмерительные «КВАРЦ-2» (далее приборы) предназначены для измерений среднего квадратического значения (СКЗ), амплитуды, размаха виброускорения, виброскорости и виброперемещения, а также частоты вращения.
Описание
Принцип действия прибора основан на преобразовании значений измеряемой величины в электрический сигнал и дальнейшей его обработке.
Прибор состоит из блока измерительного БИ150, акселерометров АС102-1А, и/или АС104-1А, и/или АС208-1А со встроенным усилителем заряда, преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010. Акселерометры АС102-1А и АС104-1А (АС208-1А) различаются расположением разъема, акселерометры АС104-1А и АС208-1А различаются частотным диапазоном.
Двухканальный блок измерительный БИ150 состоит из перестраиваемых фильтров нижних и верхних частот, усилителя, интегратора, аналого-цифрового преобразователя, микропроцессора, в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.
В качестве дисплея используется жидкокристаллический индикатор с подсветкой и настройкой контрастности.
Питание прибора может осуществляться от внутренних аккумуляторов или от сетевого блока питания.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку с производственными данными, расположенную на задней панели корпуса блока измерительного БИ150.

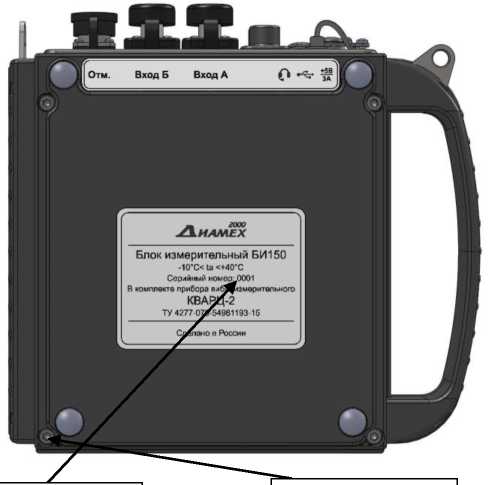

Общий вид блока измерительного БИ150 представлен на рисунке 1.
КВАРЦ
Место нанесения знака утверждения типа и знака поверки
Место опломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид блока измерительного БИ150

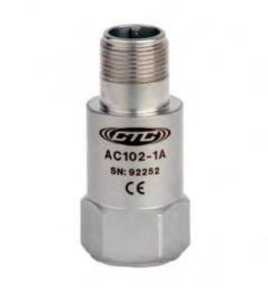

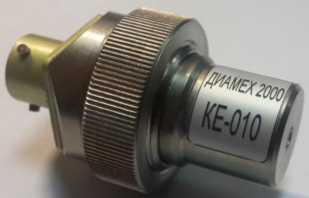

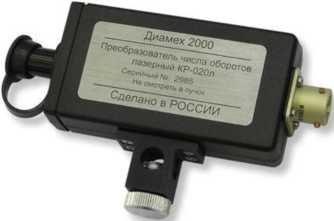

Общий вид акселерометров АС102-1А и АС104-1А (АС208-1А) представлен на рисунке 2, преобразователей числа оборотов КР-020л и КЕ-010 - на рисунке 3.
АС102-1А
АС104-1А (АС208-1А)
Рисунок 2 - Общий вид акселерометров АС102-1А и АС104-1А (АС208-1А)
КР-020л
Рисунок 3 - Общий вид преобразователей числа оборотов КР-020л и КЕ-010
КЕ-010
Программное обеспечение
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Программное обеспечение «ДИАМАНТ-МОНИТОР» поставляется пользователю на CD диске.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«КВАРЦ-2» «ДИАМАНТ-МОНИТОР» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.000 не ниже 1.000 |
|
Цифровой идентификатор ПО |
AE3E48D5CF47E77DB |
|
Другие идентификационные данные (если есть) |
Shell.ldr Diamant_m.exe |
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2 и 3.
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброускорения, м/с2: - СКЗ - амплитудное значение - размах |
от 0,1 до 100 от 0,141 до 141 от 0,282 до 282 |
|
Диапазоны измерения виброскорости, мм/с: - СКЗ - амплитудное значение - размах |
от 0,4 до 100 от 0,56 до 141 от 1,12 до 282 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброперемещения, мкм: - СКЗ - амплитудное значение - размах |
от 5 до 200 от 7,05 до 282 от 14,1 до 564 |
|
Диапазоны частот при измерении, Гц: - виброускорения - виброскорости - виброперемещения |
от 2 до 5000 от 2 до 2000 от 2 до 200 |
|
Диапазон измерения частоты вращения, об/мин (Гц) |
от 30 до 5000 (от 0,5 до 83) |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения на базовой частоте 159,2 Гц в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. св. 1 до 100 м/с2 |
± 10 ± 5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости на базовой частоте 159,2 Гц в диапазонах измерений, %: от 0,4 до 1 мм/с включ. св. 1 до 100 мм/с |
± 10 ± 5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброперемещения на базовой частоте 39,8 Гц во всем диапазоне измерений, % |
± 10 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения в диапазонах частот, %, не более: от 4 до 4000 Гц от 2 до 5000 Гц |
от - 10 до + 6 от - 15 до + 10 |
|
Неравномерность АЧХ при измерении виброскорости в диапазонах частот, %, не более: от 4до 1600 Гц от 2 до 2000 Гц |
± 10 от - 20 до + 10 |
|
Неравномерность АЧХ при измерении виброперемещения во всем диапазоне частот, %, не более |
± 20 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения: об/мин Гц |
± (1 + 0,0025 п), где n - число оборотов в минуту ± (0,02 + 0,0025 F), где F - частота вращения |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброускорения в рабочем диапазоне температур в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. св. 1 до 100 м/с2 |
± 15 ± 10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости в рабочем диапазоне температур в диапазонах измерений, %: от 0,4 до 1 мм/с включ. св. 1 до 100 мм/с |
± 15 ± 10 |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброперемещения в рабочем диапазоне температур во всем диапазоне измерений, % |
± 15 |
|
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур при измерении частоты вращения, об/мин (Гц) |
± 18 (± 0,3) |
|
Нормальные условия измерений: температура окружающей среды, °С |
от 15 до 25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: | |
|
диапазоны рабочих температур для, °С: | |
|
- акселерометров АС102-1А, АС104-1А |
от - 50 до + 121 |
|
- акселерометров АС208-1А |
от - 50 до + 150 |
|
- измерительного блока БИ150 |
от - 10 до + 40 |
|
- преобразователей числа оборотов |
от - 10 до + 50 |
|
Габаритные размеры, мм, не более: | |
|
- акселерометра АС102-1А |
диаметр 21 х 52 |
|
- акселерометра АС104-1А (АС208-1А) |
52 х 37 х 25 |
|
- измерительного блока БИ150 |
220 х 110 х 40 |
|
- преобразователя числа оборотов КР-020л |
115 х 77 х 23 |
|
- преобразователя числа оборотов КЕ-010 |
диаметр 35 х 54 |
|
Масса, г, не более: | |
|
- акселерометра АС102-1А |
90 |
|
- акселерометра АС104-1А |
145 |
|
- акселерометра АС208-1А |
156 |
|
- измерительного блока БИ150 |
850 |
|
- преобразователя числа оборотов КР-020л |
135 |
|
- преобразователя числа оборотов КЕ-010 |
50 |
Знак утверждения типа
наносится на лицевой панели блока измерительного БИ150 методом наклейки и на титульном листе руководства по эксплуатации методом печати или наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Прибор виброизмерительный в составе: |
«КВАРЦ-2» |
1 шт. | |
|
- блок измерительный - акселерометры - преобразователь числа оборотов лазерный - преобразователь числа оборотов электромагнитный |
БИ150 АС102-1А (АС104-1А, АС208-1А) КР-020л КЕ-01 |
1 шт. 2 шт. 1 шт. 1 шт. |
по согласованию с заказчиком по согласованию с заказчиком |
|
Дополнительные принадлежности |
1 компл. | ||
|
Сумка для прибора и принадлежностей |
1 шт. | ||
|
Руководство по эксплуатации с методикой поверки |
QRT.02.000 РЭ |
1 экз. | |
|
Руководство по использованию |
1 экз. | ||
|
Программное обеспечение на CD диске |
«КВАРЦ- 2» «ДИАМАНТ -МОНИТОР» |
1 шт. |
Сведения о методах измерений
ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях». Часть 1. Общие требования
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ТУ 4277-070-54981193-15
