Приборы контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1)
| Номер в ГРСИ РФ: | 63774-16 |
|---|---|
| Производитель / заявитель: | ООО "СКБ электротехнического приборостроения", г.С.-Петербург |
Прибор контроля высоковольтных выключателей ПКВ/У3.0 и его модификация ПКВ/У3.1 (далее — прибор) предназначен для проверки технического состояния высоковольтных выключателей выведенных из-под высокого электрического напряжения при плановых проверках и ремонте, а так же при проведении ресурсных испытаний при выпуске из производства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63774-16 |
| Действует | по 25.04.2026 |
| Наименование | Приборы контроля высоковольтных выключателей |
| Модель | ПКВ/У3.0 (модификация ПКВ/У3.1) |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9ac0bc09-30ad-f352-add9-dc04f952ee91 |
Производитель / Заявитель
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 160 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
63774-16: Описание типа
2024-63774-16-2.pdf
|
Скачать | 348.1 КБ | |
|
63774-16: Методика поверки
2022-mp63774-16.pdf
|
Скачать | 6.2 MБ |
Описание типа
Назначение
Приборы контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1) (далее - приборы) предназначены для проверки технического состояния высоковольтных выключателей, выведенных из-под высокого электрического напряжения при плановых проверках и ремонте, а также при проведении ресурсных испытаний при выпуске из производства.
Прибор измеряет линейные и угловые перемещения элементов привода высоковольтного выключателя, силу тока, электрическое напряжение, электрическое сопротивление и интервалы времени.
Прибор предназначен для применения на предприятиях электроэнергетики и других предприятиях, эксплуатирующих высоковольтное коммутационное оборудование.
Описание
Принцип действия приборов основан на измерении и сохранении в оперативной памяти измерительного блока, в течение заданного времени, отсчитываемого от момента его запуска на измерение, через каждые 100 мкс, значений физических величин и положений контролируемых контактов.
Запуск прибора на измерения происходит в момент появления напряжения на клеммах электромагнитов включения/отключения привода выключателя, формируемого прибором или штатными средствами управления выключателем. После прекращения измерений, полученные результаты передаются в ПК для последующего вывода на дисплей, обработки и хранения.
Прибор состоит из измерительного блока, датчиков линейного и углового перемещений, комплекта крепежных приспособлений, токовых клещей, комплекта соединительных кабелей и персонального компьютера.
Приборы ПКВ/У3.0 имеют три канала измерения линейных/угловых перемещений и канал подключения десяти реостатных датчиков. Модификация ПКВ/У3.1 имеет один канал измерения линейных/угловых перемещений и не имеет канала подключения реостатных датчиков.

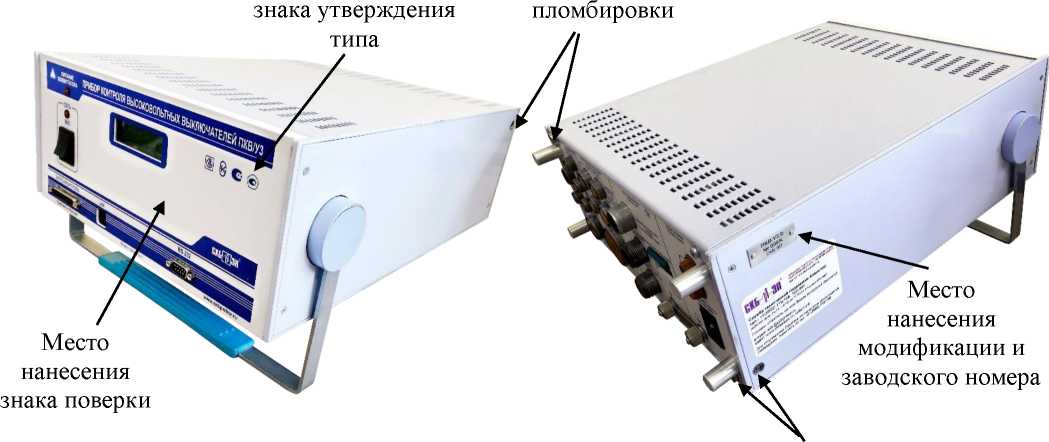

Общий вид прибора с указанием мест пломбировки, нанесения знака поверки в виде наклейки, знака утверждения типа, заводского номера приведены на рисунке 1.
Место нанесения Место
Место пломбировки
Рисунок 1 - Общий вид Прибора контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1) с указанием места пломбировки, мест нанесения знака утверждения типа, знака поверки, модификации и заводского номера
Пломбирование прибора в целях предотвращения доступа к элементам конструкции осуществляется нанесением пломбы на верхний левый и нижний правый винты крепления задней панели прибора и на правый верхний и левый нижний винты крепления боковых панелей.
Знак поверки в виде наклейки наносится на переднюю панель прибора.
Заводской номер в виде цифро-буквенного обозначения, состоящего из трех арабских цифр и буквы латинского алфавита, расположен на информационной табличке.
Программное обеспечение
Программное обеспечение (ПО) прибора осуществляет управление измерительным блоком, считывает результаты измерений из измерительного блока в ПК, рассчитывает и выводит на дисплей ПК нормируемые технические характеристики и графики изменения физических величин и положения контактов, зарегистрированных во время переключения выключателя. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.
Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения:
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PKV_U3.bin |
|
Номер версии (идентификационный номер) ПО |
Версия 24 |
|
Цифровой идентификатор ПО |
нет |
|
Другие идентификационные данные |
нет |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Каналы контроля положений контактов выключателя | |||
|
Диапазон измерений интервалов времени, с |
от 0,0004 до 8 | ||
|
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени в режиме контроля положения четырех контактов, мс |
±[0,1+0,0001*1х], где tK - измеряемый интервал времени, мс | ||
|
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени в режиме контроля положения двадцати контактов, мс |
±[0,3+0,0001*1х], где tх - измеряемый интервал времени, мс | ||
|
Каналы инкрементных датчиков перемещений | |||
|
Диапазоны измерений линейных перемещений датчиком ДП12, мм |
от 1 до 550 от 1 до 700 от 1 до 900 | ||
|
Пределы допускаемой абсолютной основной погрешности измерений линейных перемещений датчиком ДП12, мм |
±1 | ||
|
Диапазон измерений угловых перемещений датчиком ДП21, градус |
от 0,09 до 360 | ||
|
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений датчиком ДП21, градус |
±0,56 | ||
|
Канал «Входное напряжение коммутатора» | |||
|
Диапазон измерений электрического напряжения постоянного тока, В |
от -350 до +350 | ||
|
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % |
± гд |
’ _ (350 Y [1’5+ы ■ о] е U - измеренно значение электрического напряжения, В |
’ >е |
|
Каналы местного пуска | |||
|
Диапазон измерений силы постоянного электрического тока (амплитудное значение), А |
от -50 до +50 | ||
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного электрического тока, % |
± гд эле |
2 + 0,6 • ( 50-11 1е I - измеренно значение силы постоянного ктрического то! А |
1 . ’ е <а, |
|
Диапазоны задания временных интервалов по каналам местного пуска, мс: - длительность импульса включения (Тв) - длительность импульса отключения (То) - длительность паузы (Тп) - длительность задержки импульса отключения (Тзо) |
от 20 до 1280 от 20 до 1280 от 30 до 1280 от 10 до 1280 | ||
|
Пределы допускаемой основной абсолютной погрешности задания временных интервалов по каналам местного пуска, мс |
±3 | ||
|
Наименование характеристики |
Значение | ||
|
Канал «U шунта» | |||
|
Диапазон измерений электрического напряжения постоянного тока, мВ |
от -75 до +75 | ||
|
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % |
г ± 1. г |
Г75 'Я 0,6 + 0,25-1 75-11 , де U - измеренное значение электрического напряжения, мВ | |
|
Универсальные каналы («Вход 1», «Вход 2») | |||
|
Диапазоны измерений электрического напряжения постоянного тока, В: - в униполярном режиме - в биполярном режиме |
от 0 до +12 от -6 до +6 | ||
|
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %: - в униполярном режиме |
± |
0,6 + 0.6-(12 -1] , | |
|
- в биполярном режиме |
± г |
1,5 +1,5-(Д-1] , де U - измеренное значение электрического напряжения, В | |
|
Диапазоны измерений электрического сопротивления постоянному току, Ом | |||
|
- при силе измерительного тока 60 мА |
от 0 до 160 | ||
|
- при силе измерительного тока 4 мА |
от 0 до 2400 | ||
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %: - при силе измерительного тока 60 мА |
’ (160 Л] ± 2,5+1 11 , ( R ) | ||
|
- при силе измерительного тока 4 мА |
±. г с |
г г г Г 2400 Л] 1,5+0,2-1 " - 11 V R ) , де R - измеренное значение электрического опротивления, Ом | |
|
Канал «Токовые клещи» | |||
|
Диапазон измерений электрического напряжения постоянного тока, В |
от -1 до +1 | ||
|
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % |
± г |
1,0 + 0,6 - де U - изм значе электрич напряже |
Г 1 ]] (2 ■ 1Ц, 1еренное ние еского ния, В |
|
Наименование характеристики |
Значение |
|
Каналы «Реостатные датчики» (только ПКВ/У3.0) | |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 160 |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % |
(160 ,YI ± 2,5+1 -₽—11 , < R ) где R - измеренное значение электрического сопротивления, Ом |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов контроля положений контактов выключателя, шт. |
20 |
|
Количество каналов инкрементных датчиков перемещения, шт.: - ПКВ/У3.0 - ПКВ/У3.1 |
3 1 |
|
Количество каналов «Входное напряжение коммутатора», шт. |
1 |
|
Количество каналов местного пуска, шт. |
2 |
|
Количество каналов «U шунта», шт. |
1 |
|
Количество каналов для подключения токовых клещей, шт. |
2 |
|
Количество каналов реостатных датчиков, шт.: - ПКВ/У3.0 - ПКВ/У3.1 |
10 _ |
|
Количество каналов дистанционного пуска, шт. |
2 |
|
Порог срабатывания защиты силового коммутатора от короткого замыкания и превышения силы тока (амплитудное значение), А |
от 50 до 66 |
|
Порог запуска по каналу «Дистанционный пуск» (любой полярности), В |
от 50 до 80 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Габаритные размеры измерительного блока, мм, не более |
300x140x400 |
|
Масса измерительного блока, кг, не более |
10 |
|
Средняя наработка на отказ, ч |
10000 |
|
Электрическое напряжение питания, В: - переменного тока, частотой 50 Гц - постоянного тока |
от 100 до 242 от 100 до 340 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % |
от -15 до +40 от 10 до 95 |
Знак утверждения типа
наносится на панель прибора промышленной цифровой печатью на полиэфирной пленке; в эксплуатационных документах - на титульном листе печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок ПКВ/У3.0 или Измерительный блок ПКВ/У3.1 |
021.00.00.000-02 021.00.00.000-01 |
1 шт. |
|
Датчик линейного перемещения ДП12 |
012.00.00.000 |
1 шт. |
|
Датчик углового перемещения ДП21 |
009.00.00.000 |
1 шт. |
|
Токовые клещи |
021.31.00.000 |
1 шт.* |
|
Стержень измерительный 700 мм |
012.03.00.000-02 |
1 шт. |
|
Стержень измерительный 1000 мм |
012.03.00.000 |
1 шт.* |
|
Стержень измерительный 550 мм |
012.03.00.000-01 |
1 шт.* |
|
Кабель сетевой |
018.09.00.000 |
1 шт. |
|
Кабель входного напряжения коммутатора |
022.06.00.000 |
1 шт. |
|
Кабель местного пуска |
022.07.00.000 |
1 шт. |
|
Кабель дистанционного пуска |
021.26.00.000 |
1 шт. |
|
Кабель датчика |
014.25.00.000 |
1 шт. |
|
Кабель полюсов |
010.05.00.000/-01/-01/-06 |
4 шт. |
|
Соединитель |
021.29.00.000 |
1 шт. |
|
Кабель измерения напряжения каналами «Вход 1» («Вход 2») |
021.28.00.000 |
1 шт.* |
|
Кабель измерения напряжения шунта |
014.27.00.000 |
1 шт. |
|
Кабель измерения сопротивления каналами «Вход 1» («Вход 2») |
021.27.00.000 |
2 шт. |
|
Кабель полюсов 20 каналов |
021.23.00.000 |
1 шт. |
|
Кабель на 10 реостатных датчиков |
021.24.00.000 |
1 шт. |
|
Кабель RS-232 |
024.25.00.000 |
1 шт. |
|
Кабель LAN |
024.26.00.000 |
1 шт. |
|
Провод заземления |
022.08.00.000 |
1 шт. |
|
Предохранители ВП2Б-1В-2А |
_ |
4 шт. |
|
Комплект крепежных приспособлений |
_ |
1 шт. |
|
Клеммник для ВК-10 |
010.26.00.000 |
1 шт.* |
|
Сумка для переноса прибора |
121.06.00.000 |
1 шт. |
|
Сумка для крепежных изделий |
126.06.02.000 |
1 шт. |
|
Руководство по эксплуатации |
121.00.00.000 РЭ |
1 экз. |
|
Формуляр |
121.00.00.000 ФО |
1 экз. |
|
Программное обеспечение. Руководство пользователя |
1240002-01-34 |
1 экз. |
|
Программное обеспечение для персонального компьютера |
1210001-24 |
1 экз. |
|
Датчик ДП12. Паспорт |
012.00.00.000 ПС |
1 экз. |
|
Датчик ДП21. Паспорт |
009.00.00.000 ПС |
1 экз. |
|
Примечание: *по заказу | ||
Сведения о методах измерений
приведены в разделе 2 «Использование прибора» документа 121.00.00.000 РЭ «Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.66-021-41770454-2022 Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Технические условия.
