Расходомеры жидких сред УРАН-1РМ
| Номер в ГРСИ РФ: | 63788-16 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Теплоприбор", г.Рязань |
Расходомеры жидких сред УРАН-1РМ (далее - расходомеры) предназначены для измерения объемного расхода различных жидкостей в трубопроводах и передачи результатов измерения в виде аналогового и цифрового выходных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63788-16 |
| Действует | по 25.04.2031 |
| Наименование | Расходомеры жидких сред |
| Модель | УРАН-1РМ |
| Приказы |
№2348 от
30.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a0104074-4ef4-b030-861a-0a6f380b263a |
Производитель / Заявитель
Общество с ограниченной ответственностью «Теплоприбор» (ООО «Теплоприбор»), г. Рязань
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 281 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
63788-16: Описание типа
2023-63788-16.pdf
Файл устарел
|
Скачать | 887 КБ | |
|
63788-16: Методика поверки
2023-mp63788-16.pdf
Файл устарел
|
Скачать | 511.1 КБ | |
|
63788-16: Описание типа
2023-63788-16-1.pdf
|
Скачать | 887 КБ | |
|
63788-16: Методика поверки
2023-mp63788-16-1.pdf
|
Скачать | 511.1 КБ |
Описание типа
Назначение
Расходомеры жидких сред УРАН-1РМ (далее - расходомеры) предназначены для измерения объемного расхода различных жидкостей в трубопроводах и передачи результатов измерения в виде аналогового и цифрового выходных сигналов.
Описание
Принцип действия заключается в поочередной коммутации электроакустических преобразователей на излучение и прием ультразвуковых колебаний. Излучение производится с частотой 250 Гц. При этом платой измерения расхода производится измерение времен прохождения ультразвуковых колебаний по потоку и против потока движущейся жидкости. По известным временам прохождения определяется скорость ультразвука в среде, по разности времен по потоку и против потока при известной скорости ультразвука определяется объемный расход жидкости. Расходомеры имеют один канал измерения. Цепи электрического питания, контроля и выходных сигналов гальванически изолированы друг от друга.
Конструктивно расходомер состоит из первичного преобразователя (ПП) с установленными пьезопреобразователями и вторичного преобразователя (ВП-А) со встроенной платой измерения расхода, соединительных кабелей связи с преобразователем первичным (КСП), соединительных кабелей связи с преобразователем вторичным (КСВ), переходной муфты (М-12 или М-А-12).
ПП устанавливаются в разрыв трубопровода. В зависимости от условий эксплуатации предусмотрены модификации ПП, отличающиеся конструктивным исполнением, материалом корпуса, способом соединения с трубопроводом и максимальным рабочим давлением контролируемой среды:
- ППО-А - первичный преобразователь осевой, для трубопроводов с диаметром условного прохода от 10 до 40 мм включительно;
- ППОТ-К - первичный преобразователь осевой, для трубопроводов с диаметром условного прохода 50 и 65 мм;
- ППУ-А - первичный преобразователь угловой, для трубопроводов с диаметром условного прохода (Ду) свыше 65 мм.
Прием, обработка измерительной информации от ПП и формирование выходного сигнала осуществляется ВП-А. По числу выходных сигналов расходомеры являются двухканальными с цифровым и аналоговым выходами. В зависимости от исполнения ВП-А расходомеры имеют один из видов выходного аналогового сигнала:
- напряжение постоянного тока от 0 до 5 В или от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм;
- сила постоянного тока от 0 до 5 мА при сопротивлении нагрузки не более 2 кОм или от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом.
Для аналоговых выходных сигналов линейная зависимость пропорциональна измеряемому расходу.
Подключение к цифровому выходу осуществляется посредством интерфейса RS-485.
Подсоединение внешнего кабеля к ВП-А и кабелей от преобразователей первичных осуществляется через герметичные разъемы, расположенные на боковой стенке корпуса вторичного преобразователя прибора.
Расходомеры соответствуют требованиям по электромагнитной совместимости в условиях электромагнитной обстановки средней жесткости по группе исполнения III с критерием качества функционирования А по ГОСТ 32137-2013.
Степень защиты расходомеров, обеспечиваемая оболочкой, IP67 по
ГОСТ 14254-2015.
Расходомеры предназначены для работы во взрывобезопасных помещениях.

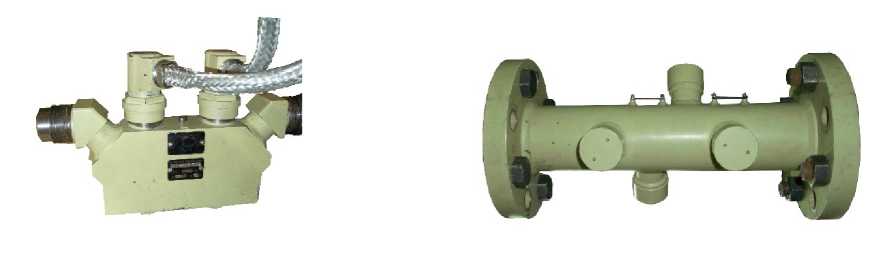

Фотографии внешнего вида расходомеров приведены на рисунках 1, 2 и 3, на которых цифрой 1 - обозначены места пломбировки от несанкционированного доступа, а цифрой 2 -информационная табличка.
Заводской номер расходомера присваивается по заводскому номеру вторичного преобразователя ВП-А и указывается в паспорте на расходомер. Заводской номер состоит из четырех цифр и однозначно идентифицирует каждый экземпляр расходомера.
Заводской номер и знак утверждения типа наносятся на информационную табличку, расположенную на лицевой панели ВП-А, методом металлографики или другим способом, не ухудшающим качество. Место нанесения знака утверждения типа обозначено цифрой 1 на рисунке 4, место нанесения заводского номера - цифрой 2.
Нанесение знака поверки на расходомеры не предусмотрено.
. 2
1

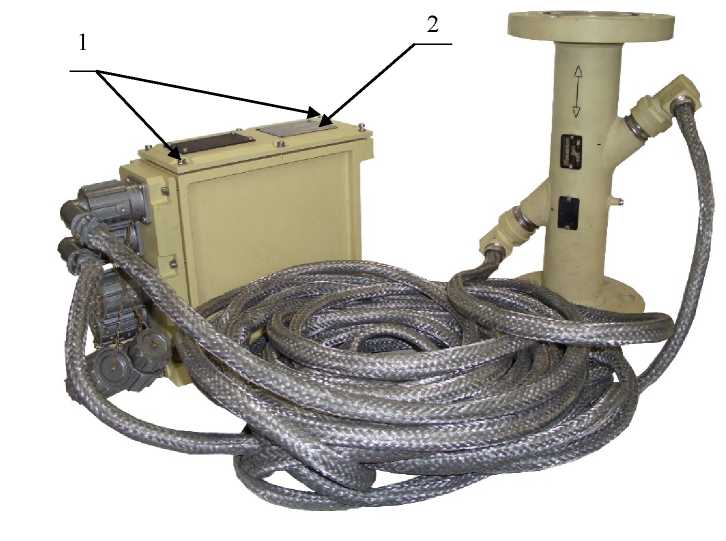

Рисунок 1- Внешний вид расходомера с преобразователем первичным угловым ППУ-А

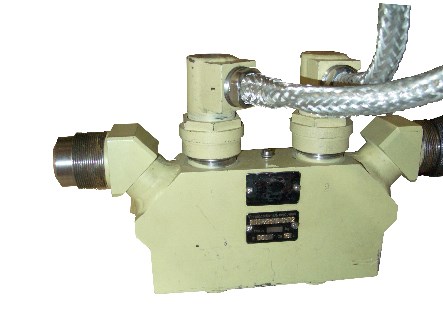

Рисунок 2- Внешний вид преобразователя первичного осевого 1ШО-А
Рисунок 3- Внешний вид преобразователя первичного осевого И11ОТ-К
1
° Расходомер УРАН-1 РМ
Преобразователь вторичный ВП-А Верхний предел
Вид измеряемой среды Выходной сигнал Электропитание 24/27 V Потребляемая мощность 10 W
IP67 №|
Масса кд 20^Н
Рисунок 4 - Информационная табличка на вторичном преобразователе ВП-А
Программное обеспечение
В расходомерах используется встроенное программное обеспечение (1О), которое устанавливается в энергонезависимую память встроенной платы измерения расхода при изготовлении, в процессе эксплуатации данное 1О не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
1О обеспечивает выполнение следующих функций:
- измерение (вычисление) времени прохождения ультразвукового импульса по потоку и против потока;
- пересчет полученных временных соотношений в значение расхода;
- выдача значения расхода в виде силы постоянного электрического тока, напряжения постоянного электрического тока или цифровым интерфейсом RS-485.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
Uran 3.hex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор (контрольная сумма) |
BF88 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Нормирование метрологических характеристик расходомеров проведено с учетом влияния 1О. Конструкция расходомеров исключает возможность несанкционированного влияния на 1О и измерительную информацию.
Уровень защиты 1О и измерительной информации «Высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений объемного расхода (уосн), %: 0,03 Qmax < Q2) < 0,10 Qmax 0,10 Qmax < Q < Qmax |
±2,5 ±1,0 |
|
Дополнительная погрешность измерений объемного расхода, вызванная отклонением температуры измеряемой среды от градуировочного значения3) на каждые 10 °С, не более |
±0,1’|уосн| |
|
Дополнительная погрешность измерений объемного расхода, вызванная отклонением температуры окружающей среды от градуировочного значения4) на каждые 10 °С, не более |
±0Л|Уосн| |
|
Вариация выходного сигнала расходомеров, не более |
|уосн| |
|
1 Qmax - верхний предел измерений объемного расхода, в зависимости от исполнения расходомера, измеряемой среды и диметра условного прохода, приведен в таблицах 4 и 5; 2 Q - измеряемый объемный расход, м3/ч; 3 градуировочное значение температуры измеряемой среды задается при заказе из ряда +20, +50, +70, +90 °С и указывается в паспорте; 4 градуировочное значение температуры окружающей среды задается при заказе из ряда +20, +35 °С и указывается в паспорте. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -10 до +55; |
|
- относительная влажность воздуха при температуре +55 °С, % |
95±3. |
|
Выходной сигнал расходомера: - напряжение постоянного тока, В |
от 0 до 5; от 0 до 10; |
|
- сила постоянного тока, мА |
от 0 до 5; от 4 до 20; |
|
- цифровой сигнал |
интерфейс RS-485. |
|
Параметры электрического питания - напряжение постоянного тока (номинальное значение), В |
24; 27; |
|
- потребляемая мощность, Вт, не более |
10. |
|
Габаритные размеры ПП ((Ду) х длина х высота), мм, не более: - ППО-А |
40х165х211; |
|
- ППОТ-К |
65х165х211; |
|
- ППУ-А |
150х829х360. |
|
Габаритные размеры ВП-А (длина х ширина х высота), мм, не более |
350х260х110. |
|
Масса, кг, не более: - ППО-А |
15,8; |
|
- ППОТ-К |
34,5; |
|
- ППУ-А |
172,9; |
|
- ВП-А |
9,5. |
Таблица 4 - Исполнения расходомеров
|
Исполнение по виду измеряемой среды |
Вид измеряемой среды |
Рабочее давление, (Ру), МПа |
Верхний предел измерений, м3/ч |
Диапазон температур измеряемой среды, °С |
Кинематическая вязкость, мм2/с |
|
I |
морская вода |
от 1,6 до 16 |
от 1,0 до 250,0 |
от -2 до +35 |
1,04 |
|
от 25 до 63 |
от 1,0 до 40,0 | ||||
|
II |
пресная вода |
10 |
от 1,0 до 250,0 |
от 0 до +180 |
1,0 |
|
бидистиллят воды |
25 | ||||
|
III |
дизельное топливо |
1 |
2 |
от +5 до +50 |
от 6 до 12 |
|
4 |
от 2,5 до 40,0 | ||||
|
IV |
масла: БЗВ по ТУ 38-101-295-85 и Т-46 по ТУ 38-101251-77 |
1 |
от 1,0 до 250,0 |
от +15 до +80 |
от 15 до 400 |
|
2 |
15 | ||||
|
VI |
рассол 60 ^ |
25 |
250,0 |
до +50 |
— |
|
Примечания: 1 Верхний предел измерений расходомеров может быть любым из ряда: 1,0; 1,6; 2,0; 2,5; 4,0; 5,0; 6,3; 10,0; 15,0; 16,0; 25,0; 30,0; 40,0; 63,0; 100,0; 160,0; 250,0 м3/ч, но в пределах, указанных в таблице 4. 2 Значения кинематической вязкости для измеряемых сред морская вода, пресная вода приведены для температуры +20 °С, для остальных сред - в диапазоне рабочих температур. 3 Измеряемая среда морская вода может содержать следующие примеси: - механические частицы (текстильные волокна, песок, твердые продукты коррозии и т.п.) размером до 2,5 мм и содержанием до 15 мг/л; - пищевые отходы с размерами частиц до 0,3 мм и содержанием до 1 г/л; - жировые отходы, содержанием до 1 г/л; - крахмал содержанием до 0,5 г/л; - мыло содержанием до 0,5 г/л; - уксус 3 %-ный содержанием до 0,05 г/л; - рассольная смесь от испарительных установок с температурой до +50 °С и соленостью до 60 ^; - нефтепродукты. Допускается содержание газа 35 мг/л с объемом воздушных пузырей до 8 мм3 и диаметром до 2,5 мм. | |||||
Таблица 5 - Номенклатура типоразмеров расходомеров в зависимости от диаметра условного прохода (Ду) и верхнего предела измерений, рабочего давления (Ру)
|
Исполнение расходомера |
Исполнение по виду измеряемой среды |
Рабочее давление среды, МПа | ||||
|
Ду, мм |
Верхний предел измерений, м3/ч |
Рабочее давление Ру, МПа |
Исполнение ПП |
Способ соединения (П1 - фланцевое П2 - сварное) | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
10 |
1,0; 1,6 |
1 |
ППО-А |
П1 |
IV |
1 |
|
10 |
П1 |
I |
6,3; 10 | |||
|
II |
10 | |||||
|
П2 |
I |
1,6; 6,3; 10 | ||||
|
II |
10 | |||||
|
16 |
П2 |
I |
16 | |||
|
25 |
П1 |
I; II |
25 | |||
|
П2 | ||||||
|
40 |
П2 |
I |
40 | |||
|
63 |
П2 |
I |
63 | |||
|
15 |
2,5; 4,0 |
1 |
ППО-А |
П1 |
IV |
1 |
|
4 |
П1 |
I |
1,6 | |||
|
П1 |
iii |
4 | ||||
|
10 |
П1 |
I |
6,3; 10 | |||
|
II |
10 | |||||
|
П2 |
I |
6,3; 10 | ||||
|
II |
10 | |||||
|
16 |
П2 |
I |
16 | |||
|
25 |
П1 |
I; II |
25 | |||
|
П2 | ||||||
|
40 |
П2 |
I |
40 | |||
|
63 |
П2 |
I |
63 | |||
|
20 |
5,0 |
4 |
ППО-А |
П1 |
IV |
1; 2 |
|
25 |
6,3; 10,0 |
1 |
ППО-А |
П1 |
IV |
1 |
|
1,6 |
П1 |
I |
1,6 | |||
|
4 |
П1 |
iii |
4 | |||
|
6,3 |
П1 |
I |
6,3 | |||
|
10 |
П1 |
I; II |
10 | |||
|
П2 | ||||||
|
16 |
П2 |
I |
16 | |||
|
25 |
П1 |
I; II |
25 | |||
|
П2 | ||||||
|
40 |
П2 |
I |
40 | |||
|
63 |
П2 |
I |
63 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
32 |
2,0 |
1,0 |
ППО-А |
П1 |
III |
1,0 |
|
15,0 |
4,0 |
П1 |
IV |
1,0; 2,0 | ||
|
16,0 |
10,0 |
П2 |
I |
6,3 | ||
|
II |
10,0 | |||||
|
30,0 |
10,0 |
П2 |
II |
10,0 | ||
|
40 |
16,0; 25,0 |
1,6 |
ППО-А |
П1 |
I, II |
1,6 |
|
4,0 |
П1 |
III, II |
4,0 | |||
|
6,3 |
П1 |
I, II |
6,3 | |||
|
10,0 |
П1 |
I; II |
10,0 | |||
|
П2 | ||||||
|
25,0 |
П1 |
I; II |
25,0 | |||
|
П2 | ||||||
|
50 |
5,0; 16,0; 25,0; 40,0 |
0,6; 1,6; 4,0; 25,0 |
ППОТ-К |
П1 |
II |
0,6; 1,6; 4,0; 25,0 |
|
П2 | ||||||
|
65 |
40,0 |
1,6 |
ППОТ-К |
П1 |
I |
1,6 |
|
4,0 |
П1 |
iii |
4,0 | |||
|
6,3 |
П1 |
I |
6,3 | |||
|
10,0 |
П1 |
I; II |
10,0 | |||
|
П2 | ||||||
|
16,0 |
П2 |
I |
16,0 | |||
|
25,0 |
П1 |
I; II |
25,0 | |||
|
П2 | ||||||
|
63,0 |
1,6 |
ППОТ-К |
П1 |
I |
1,6 | |
|
6,3 |
П1 |
I |
6,3 | |||
|
10,0 |
П1 |
I; II |
10,0 | |||
|
П2 | ||||||
|
16,0 |
П2 |
I |
16,0 | |||
|
25,0 |
П1 |
II |
25,0 | |||
|
П2 | ||||||
|
100 |
100,0 |
1,6 |
ППУ-А |
П1 |
I |
1,6 |
|
160,0 |
1,6 |
П1 |
I |
1,6 | ||
|
IV |
1,0 | |||||
|
100,0, 160,0 |
6,3 |
П1 |
I |
6,3 | ||
|
10,0 |
П1 |
I, II |
10,0 | |||
|
П2 | ||||||
|
16,0 |
П2 |
I |
16,0 | |||
|
25,0 |
П1 |
II |
25,0 | |||
|
П2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
150 |
160 |
1,0 |
ППУ-А |
П1 |
II (дистиллят) |
1,0 |
|
1,6 |
П1 |
I |
1,6 | |||
|
6,3 |
П1 |
I |
6,3 | |||
|
10 |
П1 |
I; и |
10 | |||
|
П2 | ||||||
|
16 |
П2 |
I |
16 | |||
|
25 |
П1 |
II |
25 | |||
|
П2 | ||||||
|
250 |
1,0 |
ППУ-А |
П1 |
II (дистиллят); IV |
1,0 | |
|
1,6 |
П1 |
I |
1,6 | |||
|
10 |
П1 |
II |
10 | |||
|
П2 | ||||||
|
25 |
П1 |
II; VI |
25 | |||
|
П2 | ||||||
|
П2 | ||||||
|
П2 |
Знак утверждения типа
наносится типографским способом на титульном листе руководства по эксплуатации и на информационную табличку ВП-А, методом металлографики или другим способом, не ухудшающим качество, место нанесения обозначено цифрой 1 на рисунке 4.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
Первичный преобразователь |
ППО-А, ППОТ-К или ППУ-А |
1 шт. |
Согласно заказу |
|
Вторичный преобразователь |
ВП-А |
1 шт. |
- |
|
Муфта |
М-12 или М-А-12 |
1 шт. |
По заказу |
|
Кабель связи |
КСП |
2 шт. |
Длина оговаривается при заказе |
|
Кабель связи |
КСВ |
2 шт. |
Для исполнения с муфтой. Длина оговаривается при заказе |
|
Кабель |
КП-1 |
1 шт. |
Для поверки* |
|
Кабель |
КП-2 |
1 шт. |
Для поверки* |
|
Одиночный комплект ЗИП |
РИЮУ.407911.015 |
1 комп. |
- |
|
Комплект монтажных частей |
РИЮУ.407921.007 |
1 комп. |
- |
|
Комплект ЗИП |
РИЮУ.407911.018 |
1 комп. |
Для исполнения с муфтой |
|
1 |
2 |
3 |
4 |
|
Технологическое программное обеспечение |
«URAN3_lmk.exe» |
1 диск. |
- |
|
Паспорт |
РИЮУ.407254.005 ПС |
1 экз. | |
|
Руководство по эксплуатации |
РИЮУ.407254.005 РЭ |
1 экз. | |
|
* Кабели КП-1 и КП-2 поставляются по отдельному заказу, являются универсальными и могут применяться для поверки любого исполнения расходомеров. | |||
Сведения о методах измерений
приведены в пункте 1.4.5 документа РИЮУ.407254.005 РЭ «Расходомеры жидких сред УРАН-1РМ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
РИЮУ.407254.005 ТУ. «Расходомеры жидких сред УРАН-1РМ. Технические условия».
Другие Расходомеры
