Калибраторы-измерители переносные КИП-01В

Назначение

Калибраторы-измерители переносные КИИ-01 В (далее - калибраторы) предназначены для воспроизведения калиброванных значений тока. напряжения, мощности, угла сдвига фаз между Током и напряжением, обеспечивают высокоточное воспроизведение напряжения и силы постоянного и переменного тока в широком диапазоне значений частот. Они также являются автоматизированным средством поверки широкого класса электроизмерительных приборов, включая амперметры, вольтметры, измерители мощности (ваттметры, варметры), измерители коэффициента мощности (фазометры) и другие.

Описание

Конетруктивно калибратор состои т из двух функционально законченных приборов КИI1-01В и КИП-0113/1 вмонтированных в герметичные ударопрочные пластиковые кейсы. В зависимости от комплектации калибраторы выпускаются в грех вариан тах исполнения:

вариант А - «Калибратор-измеритель переносной КИ11-01 В (КИ1 1-01 В/1)»;

вариант Б - «Калибратор-измеритель переносной КИП-01 В»;

вариант В - «Калибра тор-измери гель переносной КИ11-01 В/1».

Калибраторы рассчитаны на автономное использование и работу в составе автоматизированных стационарных систем и подвижных лабораторий измерительной техники с использованием интерфейсов RS-232C и USB. а гак же на использование непосредственно на месте эксплуатации поверяемых приборов. В калибраторах автоматизированы основные процессы проведения поверки, включая измерения, обработку сигнала и вывод информации о результатах поверки. Результат поверки (приведенная погрешность прибора в точках поверки и ее знак) выводится на дисплей источника, может быть экспортирован в программное обеспечение на внешнем компьютере или распечатан па принтере в заданной пользователем форме протокола поверки.

Принцип действия калибраторов основан па автоматическом управлении встроенными прецизионными источниками сигналов в двух каналах с заданными частотой, амплитудой, фазой и формой. Калибратор-измеритель переносной КИП-01 В/1 имеет каналы измерения и воспроизведения работающие одновременно и независимо друг от друга и имеет встроенное а вто н о м и о е п и' г а и и е.

По условиям эксплуатации в части климатических воздействий калибраторы относятся к группе 1.1 климатического исполнения «УХЛ» по ГОС! РВ 20.39.304-98 без предъявлений требований к работе на ходу с диапазоном рабочих температур от 15 до 25 С и относительной влажностью окружающего воздуха 95% при температуре 30 “С, а в части механических воздействий соответствуют требованиям группы 1.3 ГОСТ РВ 20.39.304 (без предъявления требований работы на ходу).

Внешний вид калибраторов КИП-01 В и КИП-01 В/1 с указанием мест пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведены на рисунках 1 - 2.

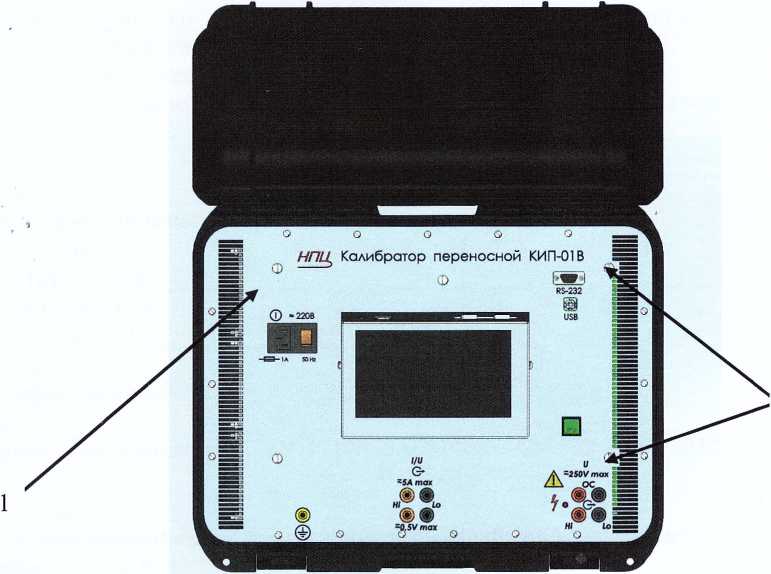

1- место нанесения знака утверждения типа

2 - места пломбировки от несанкционированного доступа

Рисунок 1 - Внешний вид калибратора КИП-01 В

1 - место нанесения знака утверждения типа

2 - места пломбировки от несанкционированного доступа

Рисунок 2 - Внешний вид калибратора КИП-01 В/1

Программное обеспечение

Метрологически значимая часть программною обеспечения (ПО) калибратора представляет собой специализированное ПО «Encoder driver.hex», и «Encoder driver.rar» для КИП-01 B/I и «main.eep». «main.hex», и «sourse.rar» для КИ11-01 В.

Идентификационные данные (признаки) метрологически значимой части 110 указаны в табл и l ie 1,2.

Таблица 1.

Таблица 2

Метрологически значимая часть ПО КИП-01 В и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных измерений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» по Р 50.2.077-2014.

Технические характеристики

Диапазон воспроизведения напряжений постоянного тока, В

КИП-01 В                                                           от 1-10 5 до 250;

КИП-01 В/1                                                             от 1-10 'до 50.

Пределы допускаемой основной приведенной погрешности воспроизведения напряжений постоянного тока. %:                                                    ± 0,1.

Диапазон воспроизведения силы постоянного тока, А

КИП-01 В                                                       от 110 6 до 5;

КИП-01В/1                                                       от 110 5 до 0,1.

Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока, %:                                                              ±0.1.

Диапазон воспроизведения эффективных значений напряжений переменного тока, В (только КИ11-01 В)                                                    от 1 10 5 до 2.5 102.

Пределы допускаемой основной приведенной погрешности воспроизведения эффективных значений напряжений переменного тока. (%) приведены в таблице 3.

Таблица 3

Диапазон воспроизведения эффективных значений силы переменного тока. А (только КИП-01 В)                                                    от Г 10 " до 5.

Пределы допускаемой основной приведенной погрешности воспроизведения силы переменного тока приведены в таблице 4.

Таблица 4

Диапазон воспроизведения мощности постоянного тока. Вт

(только КИП-01 В)                                                 от Г 10 2 до 1250.

Пределы допускаемой основной приведенной погрешности воспроизведения мощности постоянного тока. %:                                                         ± 0.03.

Диапазон воспроизведения мощности переменного тока, ВА

(только КИ11-01 В)                                                            от 1 ■ 10'2 до 1250.

Пределы допускаемой основной приведенной погрешности воспроизведения мощности переменного тока при фазовом сдвиге между током и напряжением равном нулю, (%) приведены в таблице 5.

Таблица 5

Диапазон воспроизведения угла сдвига фаз между напряжением током, °, (только КИП-01 В)                                                   от 0 до 360.

Пределы допускаемой основной погрешности установки сдвига фаз (± град.) между напряжением и током в диапазоне частот от 20 Гц до 20 кГц в пределах от 0 до 360 приведены в таблице 6.

Таблица 6

Диапазон измерения напряжений постоянного тока. В

(толькоКИП-01 В/1)                                                   от 10” до 50.

Пределы допускаемой основной приведенной погрешности измерения напряжений постоянного тока, %:                                                                    ± 0,1.

Диапазон измерения силы постоянного тока, Л

(только КИП-01 В/1)                                                     от I I О' 4 до 0.1.

Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока. %:                                                                ±0,1.

Верхние пределы воспроизводимых источником токов и напряжений реализованы для ряда следующих числовых значений или десятичных кратных и дольных значений:                                                                 1: 1.2; 1.5; 2; 2,5; 3; 4; 5; 6: 7.5; 8.

Калибратор (только КИП-01 В) обеспечивает установку частоты переменного тока с дискретностью, 1 ц:

в диапазоне: от 20 до 1000 Гц включительно

в диапазоне: свыше 1000 Гц

Пределы допускаемой относительной погрешности установки частоты, %     ± 0,01.

Коэффициент нелинейных искажений напряжения и силы переменного тока, %, не более

Время установления напряжения и тока, с, не более

Время установления рабочего режима, ч, не более

Время непрерывной работы, ч. не менее

Параметры питания от сеги переменного тока:

среднеквадратическое значение напряжения. В                            220±22;

частота напряжения питания, Гц

коэффициент искажения синусоидальности формы кривой

напряжения, % , не более

КИП-01 В/1 может питаться от ис точника постоянного тока. В

Полная мощность, потребляемая от сети переменного тока. ВА, не более:

Габаритные размеры калибраторов приведены в таблице 7.

Таблица 7

Масса калибраторов приведена в таблице 8.

Таблица 8

Знак утверждения тина

наносится .на титульный лист эксплуатационной документации типографским способом и на лицевую панель калибратора в виде наклейки.

Комплектность

В комплект поставки входят:

- калибратор-измеритель переносной КИП-01 В 1 шт. и (или) калибратор-измеритель переносной КИП-01 В/1 1 шт. (в зависимости от варианта поставки);

- одиночный комплект ЗИИ 1 шт.;

- эксплуатационная документация 1 к-г.

Поверка

осуществляется по документу ЦЕКВ 41 1181.004РЭ «Калибратор-измеритель переносной КИПОЮ. Руководство по эксплуатации», раздел 8 «Указания по поверке», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28 мая 2015 г.

Основные средства поверки:

- вольтметр-калибратор постоянного напряжения В2-43 (Pei . № 30362-10): диапазон измерений от 0.1мкВ до 1000 В, пределы допускаемой погрешности ± 0.001%;

- мультиметр В7-64/1 (Per. № 16688-97): диапазон измерений напряжения постоянного тока от 1 мкВ до 1250 В. пределы допускаемой относи тельной погрешности измерений напряжения постоянного тока ± (0,004...0.01) %, диапазон измерений силы постоянного тока от 10 мкА до 2 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± (0.02...0,03) %;

- измеритель нелинейных искажений С6-1 1 (Рсг.№ 9081-83): диапазон напряжений от 0.1 до 100 В, диапазон измеряемых искажений от 0.03 до 30%:

- катушки электрического сопротивления Р310 (Рег.№ 1162-68): номинальное значение электрического сопротивления от 0,001 Ом. класс точности 0.01%;

- меры электрического сопротивления Р3030 (Рег.№ 8238-1 8): номинальные значения электрического сопротивления 1, 10, 100, 1000 Ом, класс точности 0,002 %;

- компаратор напряжений РЗООЗ (Per. № 7476-91): класс точности 0,0005;

- трансформатор тока И56М (Per. № 882-68). диапазон номинальных токов от 1 до 100 А, класс точности 0,05;

- фазометр Ф2-34 (Per. № 9512-84): диапазон частот до 5 МГц, пределы допускаемой погрешности измерений ± 0.1 градус;

- термопреобразователи переменного тока ПТТЭ (Per. № 6699-78): номинальные значения тока от 0,001 до 0.1 А, диапазон частот от 0.04 до 200 кГц. пределы допускаемой относительной погрешности измерений ± 0,05 %;

- комплект поверочный переносной КГП 1-1(Рег. № 43750-10): диапазон напряжений от 0,5 до 750 В, диапазон токов от 0,004 до 10 А. диапазон частот от 40 до 20000 Гц. пределы допускаемой погрешности ± 0.01%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус калибраторов в виде наклейки и/или в свидетельство о поверке в виде описка клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ РВ 20.39.304-98

ГОСТ 8.027-2001 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного элект рического напряжения и ЭДС»

МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне часто г от I 10 2 до 3 10ч Гн»

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10’16 до 30 А»

МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 10 х до 25 А в диапазоне частот от 20 до 1 !(/’ Гц»

ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»

ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»

ЦЕКВ.411181.004ТУ «Калибратор-измеритель переносной КИ11-01В. Технические условия»
