Меры электрического сопротивления однозначные МС 3075

Назначение

Меры электрического сопротивления однозначные МС 3075 предназначены для работы в качестве рабочих и после соответствующей метрологической аттестации в качестве эталонных мер электрического сопротивления в цепях постоянного тока, эксплуатируемая в воздушной среде в условиях макроклиматических районов с умеренным климатом.

Описание

Конструктивно мера электрического сопротивления однозначная МС 3075 (далее -ОМЭС) состоит из прецизионного ситаллофольгового четырехзажимного резистора (далее -резистор), закрепленного на металлическом основании и установленного в заполненной теплопроводной пастой герметизированной камере массивного силуминового корпуса, являющегося одновременно радиатором.

Потенциальные выводы резистора присоединены к внешним зажимам ОМЭС UI, U2. Зажимы закреплены через изолирующие втулки на металлической панели.

Несущие элементы конструкции ОМЭС выполнены из металла, электрически объединены и являются экраном изделия.

Принцип действия ОМЭС заключается в воспроизведении значений сопротивления при помощи встроенного резистора.

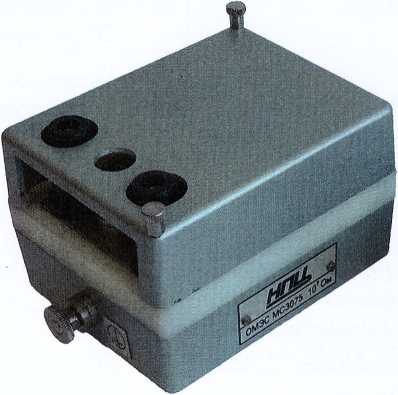

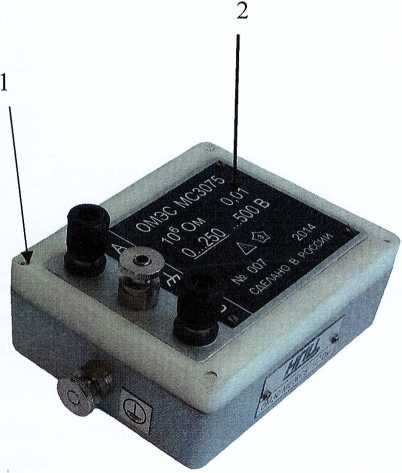

Внешний вид ОМЭС с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 1.

1 - место нанесения знака утверждения типа

2 - места пломбировки от несанкционированного доступа

Рисунок 1 - Внешний вид ОМЭС

лтрологические и технические характеристики

Поминальное значение сопротивления. Ом................................................1 ■ I О6. . Г1 О7

Класс точности для всех номинальных значений сопротивлений ОМЭС............0.01.

Пределы допускаемой основной погрешности ОМЭС от нормирующего значения в течение года со дня поверки. %, (годовая нестабильность сопротивления)

- для класса точности 0.01..............................................................................± 0.01.

Допускаемое отклонение действительного значения сопроi ивления от номинального. %, не более.................................................................................................................................± 0.01.

Пределы допускаемой дополнительной погрешности, вызванной колебаниями температуры окружающей среды в пределах рабочих условий, %................................± 0,01.

Номинальные и максимальные напряжения для ОМЭС приведены в таблице 1.

Таблица I

Запрещается подавать па ОМЭС напряжение свыше .максимального!

Нормальные и рабочие условия применения приведены в таблице 2.

Таблица 2

Примечание: Основной температурой окружающего воздуха для ОМЭС в нормальных и рабочих условиях применения является температура 20 °C, но по

согласованию с заказчиком ОМЭС могу г бьп ь изготовлены для работы при температуре I = 23; 25; 27 °C.______

Предельные условия при транспортировании и хранении ОМЭС (в транспортной таре). °C:

- предельная повышенная температура среды............................................................50;

- предельная пониженная температура среды..................................................минус 50;

- изменение температуры среды.........................................................от минус 50 до 50;

- повышенная относительная влажность воздуха, %

- при температуре плюс 30 °C..................................................................................до 95;

- пониженное атмосферное давление...............................2,3-104 к1 la (1 70 мм. рг. ст.);

- синусоидальная вибрация в диапазоне частот от 1 до 500 Гц с амплитудой ускорения м/с2 ...................................................................................................................................19,6 (2g);

- механические удары многократного действия длительностью воздействия от 5 до 10 мс с пиковым ударным ускорением ..........................................................................150 м/с" (1 5g).

ОМЭС соответствует вышеперечисленным требованиям (нормальные, рабочие и /редельные условия) без предъявления требований по следующим климатическим факторам: солнечное излучение. атмосферные выпадающие осадки (дождь). атмосферные конденсируемые осадки (иней и роса), соляной (морской) туман, плесневые грибки, статическая пыль (песок), динамическая пыль (песок), воздушный поток, компоненты ракетного топлива, рабочие растворы, агрессивные среды. Без предъявления требований по снеговой нагрузке.

Изоляция в рабочих условиях применения между:

а) зажимом защитного заземления (корпусом) и электрическими измерительными цепями, изолированными от корпуса по постоянному току.

б) зажимом экрана и электрическими измерительными цепями, изолированными от экрана по постоянному току

выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц, среднеквадратические значение которого равно 3.0 кВ.

Электрическое сопротивление изоляции в рабочих условиях применения между:

с/) зажимом защитного заземления (корпусом) и электрическими измерительными цепями, изолированными от корпуса по постоянному току,

б) зажимом экрана и электрическими измерительными цепями, изолированными от экрана по постоянному току

не менее:

- для МС3075-106 Ом. Ом ...................................................................................... 5 10 ";

- для МС3075-107 Ом, Ом ...................................................................................... 3 1012.

Норма средней наработки на о тказ превышает 25 000 ч в рабочих условиях применения.

11олный средний срок службы ОМЭС нс менее 10 лег.

Габаритные размеры ОМЭС (глубинахширина><высота). мм. не более... 130x95x127.

ОМЭС, кг, не более....................................................................................................... 1,0.

Знак утверждения типа

наносится методом металлографии на надписную табличку (шильдик) расположенную на верхней крышке ОМЭС и на титульные листы руководства по эксплуатации и формуляра методом компьютерной графики.

Комплект ность средст ва измерении

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ЦЕКВ.411182.007 РЭ «Мера электрического сопротивления однозначная типа МС 3075. Руководство но эксплуатации», раздел «Указания по поверке», утвержденному руководителем ГЦИ СИ ФГБУ «ГИМН, Минобороны России» 28.05.2015

Основные средства поверки:

- установка У401;

- набор однозначных мер элект рического сопротивления типа Р4013, Р4023 3-го разряда;

- воздушные термостаты с рабочей температурой 20°С с погрешностью поддержания ±0.2 °C. соответственно;

- мегаомметр с диапазоном измерения от 10’ до 3-101' Ом и напряжения не менее 500 В;

- установка для испытания электрической прочности изоляции, мощностью не менее 0,25 кВ А на стороне высокого напряжения.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус меры в виде наклейки и/или в свидетельство о поверке в виде оп иска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ РВ 20.39.304-98

ГОСТ 8.237-2003 «ГСИ. Меры электрическою сопротивления однозначные. Методика поверки»

ГОСТ 23737-79 «Меры электрического сопротивления. Общие технические условия»
