Манометры глубинные ГлуМ-К
| Номер в ГРСИ РФ: | 63920-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "ГИСАЛЛ", г.Набережные Челны |
Манометры глубинные ГлуМ-К (далее - манометры) предназначены для измерений и последующей регистрации избыточного давления при диагностических исследованиях скважин.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 63920-25 | ||||||||||||
| Действует | по 09.12.2030 | ||||||||||||
| Наименование | Манометры глубинные | ||||||||||||
| Модель | ГлуМ-К | ||||||||||||
| Модификации |
ГлуМ-К+ХХ+ХХ ДД.ППП.ИИ.ТТТ, где: ХХ –дополнительные датчики (индикаторы): РС –расход; ЕВ –емкостной влагомер; ЛМ –локатор муфт; ГК –гамма каротаж; РЕЗ –резистивиметр; СТИ –термодебитомер ДД –внешний диаметр манометра: 20; 28; 32 мм (внешние диаметры 20 и 32 только для исполнения А –автономный) ППП –верхний предел измерения давления: 40; 60; 100 МПа ИИ –исполнение: А –автономный; К –кабельный ТТТ –верхний предел рабочей температуры: 125°C на испытания представлены: ГлуМ-К-РС.28.40.К.125 ГлуМ-К-РС.20.60.А.125 ГлуМ-К-РС.32.100.А.125 |
||||||||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 21363cf3-c4a6-d6a2-e4fa-4e73f7870686 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ГИСАЛЛ», РОССИЯ, 423800, Республика Татарстан (Татарстан ), г. Набережные Челны, пр-кт Автозаводский, д. 3 А
Поверка
| Методика поверки / информация о поверке |
МП-914-2025 Государственная система обеспечения единства измерений. Манометры глубинные ГлуМ-К. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
63920-25: Описание типа
2025-63920-25.pdf
|
Скачать | 140 КБ | |
|
63920-25: Методика поверки
МП-914-2025
2025-mp63920-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Манометры глубинные ГлуМ-К (далее - манометры) предназначены для измерений и последующей регистрации избыточного давления при диагностических исследованиях скважин.
Описание
Конструктивно манометры состоят из цилиндрического корпуса с монолитной секцией, выполненной в виде взрывонепроницаемой оболочки. В верхней части устройства расположен наконечник, а под съёмным защитным кожухом размещены датчик давления, электронная плата и батарейный отсек (только для автономного исполнения).
Принцип действия манометров основан на преобразовании измеряемого давления в электрические сигналы с последующей оцифровкой и выводом результатов измерений на дисплей вторичного блока или записью в энергозависимую память.
Структура условного обозначения манометров:
ГлуМ-К+ХХ+ХХ ДД.ППП.ИИ.ТТТ, где:
ХХ - дополнительные датчики (индикаторы): РС - расход; ЕВ - емкостной влагомер; ЛМ - локатор муфт; ГК - гамма каротаж; РЕЗ - резистивиметр; СТИ - термодебитомер;
ДД - внешний диаметр манометра: 20; 28; 32 мм (внешние диаметры 20 и 32 только для исполнения А - автономный);
ППП - верхний предел измерения давления: 40; 60; 100 МПа;
ИИ - исполнение: А - автономный; К - кабельный;
ТТТ - верхний предел рабочей температуры: 125оС.
Манометры имеют маркировку взрывозащиты, в зависимости от исполнения:
1Ex db IIB T3 Gb для исполнения А (автономный), с записью данных измерений во внутреннюю память прибора;
1Ex db IIB T3 Gb Х для исполнения К (кабельный), с передачей данных измерений по кабелю.
Серийные номера в виде цифрового обозначения наносят на маркировочную табличку в виде наклейки типографским методом или на корпус манометров методом лазерной гравировки.
Нанесение знака поверки на корпус манометров в обязательном порядке не предусмотрено.
Автономное исполнение - А
Кабельное исполнение - К

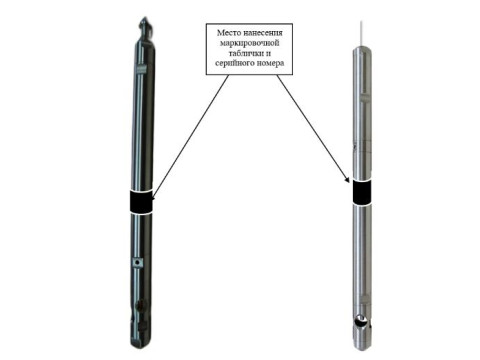

Рисунок 1 - Общий вид манометров с указанием места нанесения маркировочной таблички и места нанесения серийного номера непосредственно на корпус
Рисунок 2 - Общий вид маркировочной таблички
Место нанесения серийного номера
Программное обеспечение
Программное обеспечение (ПО) манометра ГлуМ-К состоит из двух частей:
1. ПО микроконтроллера (в зависимости от исполнения): «ГлуМ» (для кабельного исполнения), «ГлуМ1» (для автономного исполнения с диаметром 28 мм или 32 мм), «ГлуМ2» (для автономного исполнения с диаметром 20 мм).
2. ПО на базе персонального компьютера «GISManager».
ПО микроконтроллеров выполняют следующие функции: оцифровка и первичная обработка данных, вывод результатов измерений на дисплей вторичного блока и(или) сохранение результатов измерений в энергонезависимой памяти, передача данных по протоколу MODBUS.
ПО «GISManager» выполняет следующие функции: обработка данных поступающих от ПО микроконтроллера по протоколу MODBUS по внешнему интерфейсу связи RS-232, RS-485, вывод на печать и экран монитора результатов обработки данных.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
|
Наименование программного обеспечения |
Идентификацио нное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«Г луМ» |
glum |
4 |
d50708f9dd81b27eb9ee8 64f72bed512 |
MD5 |
|
«ГлуМ1» |
gluml |
1 |
3de12a1bc6b4665c67c1 59d2eb8e17d3 |
MD5 |
|
«ГлуМ2» |
glum2 |
5 |
83a9bd964f2c076789bfb c836575325d |
MD5 |
|
«GISManager» |
GISManager.exe |
1.0.1.41 |
bbacda5d15fbb5c883260 eb750cf7369 |
MD5 |
|
П р и м е ч а н и е: Для программного обеспечения «GISManager» контрольная сумма исполняемого кода указана для версии 1.0.1.41. Для получения результатов измерений могут применяться версии ПО «GISManager» не ниже, указанной в данной таблице. | ||||
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с разделом 4 (п. 4.5) рекомендации по метрологии Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа (кгс/см2) |
от 0 до 100 (от 0 до 1000) от 0 до 60 (от 0 до 600) от 0 до 40 (от 0 до 400) |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления в диапазоне температур от +20 до +125°С, % |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В - для автономного исполнения - для кабельного исполнения |
3,6 24 |
|
Маркировка взрывозащиты: - для автономного исполнения - для кабельного исполнения |
1Ex db IIB T3 Gb 1Ex db IIB T3 Gb X |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Степень защиты |
IP68 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
32x500 |
|
Масса, кг, не более |
2 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +20 до +125 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр глубинный |
ГлуМ-К |
1 шт. |
|
Вторичный блок |
ВИЗИР-5 |
1 шт. |
|
Кабель связи с компьютером |
_ |
1 шт. |
|
Элемент питания АА 3,6В (только для автономного исполнения) |
_ |
1 шт. |
|
Программное обеспечение |
«GISManager» |
1 шт. |
|
Паспорт |
ГМ 500.00.0.00 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГМ 500.00.0.00 РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Комплект ЗИП |
_ |
1 шт. |
|
Транспортная упаковка |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Проведение измерений» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 4318-001-66632055-2011 «Манометр глубинный ГлуМ-К. Технические условия».
