Системы измерений передачи данных CISCO VPC
| Номер в ГРСИ РФ: | 63942-16 |
|---|---|
| Производитель / заявитель: | Фирма "Cisco Systems Inc.", США |
|
63942-16: Описание типа
2017-63942-16.pdf
|
Скачать | 190 КБ |
Системы измерений передачи данных CISCO VPC предназначены для измерений количества информации при учете объема оказанных услуг электросвязи операторами связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63942-16 |
| Действует | по 18.05.2021 |
| Наименование | Системы измерений передачи данных |
| Модель | CISCO VPC |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 747a01e5-3ce8-9725-f623-534d39dfd366 |
Производитель / Заявитель
Фирма "Cisco Systems, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 69 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
63942-16: Описание типа
2017-63942-16.pdf
|
Скачать | 190 КБ |
Описание типа
Назначение
Системы измерений передачи данных CISCO VPC предназначены для измерений количества информации при учете объема оказанных услуг электросвязи операторами связи.
Описание
Системы измерений передачи данных CISCO VPC (далее - СИПД) являются функциональными системами, входящими в состав оборудования CISCO Virtualized Packet Core (VPC) производства фирмы Cisco Systems, Inc., США, выполняющего при коммутации сетей подвижной радиотелефонной связи следующие функции: измерение количества переданной информации; сбор и хранение учетной информации; анализ запросов и сортировка по категориям сервисов, статистическая обработка данных о сервисах; передача учетной информации в автоматическую систему расчетов и на внешний носитель.
Принцип действия СИПД основан на регистрации IP-адреса абонента и данных измерений количества переданной информации.

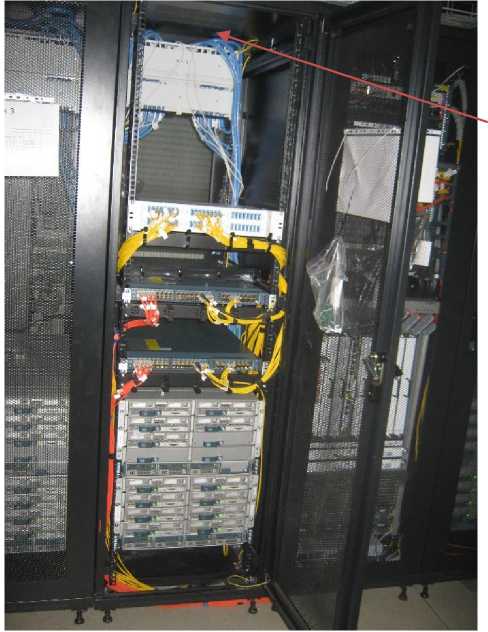

Оборудование CISCO VPC размещается в защищенном от несанкционированного доступа шкафу, на который наносится наклейка со знаком утверждения типа. Общий вид оборудования CISCO VPC представлен на рисунке 1.
Место для нанесения знак утверждения типа
Рисунок 1 - Общий вид оборудования CISCO VPC
Программное обеспечение
Программное обеспечение (ПО) оборудования CISCO VPC не содержит выделенной части ПО для СИПД. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CISCO VPC StarOS |
|
Номер версии (идентификационный номер) ПО |
Release 18, 19, 20, 21 |
|
Цифровые идентификаторы ПО |
отсутствуют |
|
Другие идентификационные данные |
отсутствуют |
ПО оборудования CISCO VPC защищено от непреднамеренных и преднамеренных изменений. Защита от несанкционированного доступа обеспечивается размещением оборудования CISCO VPC в отдельном охраняемом помещении. Режим охраны и доступа к оборудованию CISCO VPC определяется нормативными документами Минкомсвязи России.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «низкий» по Р 50.2.077-2014.
Технические характеристики
приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений количества информации, байт |
от 102 до 1010 |
|
Пределы допускаемой абсолютной погрешности измерений количества информации (К), байт - при К менее или равно 100 Кбайт - при К более 100 Кбайт |
±100 ±0,001- К |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +35 до 80 от 86 до 106 |
Требования к таким характеристикам, как габаритные размеры, масса, напряжение питания и потребляемая мощность отсутствуют, так как СИПД CISCO VPC является функциональной частью комплекса оборудования CISCO VPC.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на оборудование CISCO VPC в виде наклейки.
Комплектность
- СИПД в составе комплекса оборудования CISCO VPC - 1 шт.;
- руководство по эксплуатации - 1 шт.
Поверка
осуществляется по документу МИ 3454-2014 «Рекомендация. Государственная система обеспечения единства измерений. Системы измерения количества информации, передачи данных. Методика поверки».
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма или наклейки.
Основное средство поверки:
- измеритель количества информации Вектор-ИКИ (рег. № 58678-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.873-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии».
