Измерители сопротивления изоляции кабельные КИСИ-1
| Номер в ГРСИ РФ: | 63961-16 |
|---|---|
| Производитель / заявитель: | ООО "Контакт СК", г.Самара |
Измерители сопротивления изоляции кабельные «КИСИ-1» (далее - приборы) предназначены для измерений сопротивления изоляции кабельных изделий с автоматическим пересчётом результатов измерения к нормальной температуре и стандартной длине кабеля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63961-16 |
| Действует | по 18.05.2031 |
| Наименование | Измерители сопротивления изоляции кабельные |
| Модель | КИСИ-1 |
| Приказы |
№695 от
10.04.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 832da261-1470-8b7b-3d20-2280b6ccf572 |
Производитель / Заявитель
ООО «Контакт СК», РОССИЯ, 443052, г. Самара, пр-кт Кирова, д. 43
Поверка
| Методика поверки / информация о поверке |
4221-003-55897106-15 МП с изм.№1 ГСИ. Измерители сопротивления изоляции кабельные "КИСИ-1". Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 360 (97%) |
| Неуспешных поверок (СИ непригодно) | 10 (3 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
63961-16: Описание типа
2017-63961-16.pdf
|
Скачать | 125.6 КБ | |
|
63961-16: Методика поверки
2017-mp63961-16.pdf
Файл устарел
|
Скачать | 620.8 КБ | |
|
63961-16: Описание типа
2017-63961-16-1.pdf
Файл устарел
|
Скачать | 125.6 КБ | |
|
63961-16: Методика поверки
2017-mp63961-16-1.pdf
Файл устарел
|
Скачать | 620.8 КБ | |
|
63961-16: Методика поверки
4221-003-55897106-15 МП с изм.№1
2017-mp63961-16-2.pdf
|
Скачать | 620.8 КБ |
Описание типа
Назначение
Измерители сопротивления изоляции кабельные «КИСИ-1» (далее - приборы) предназначены для измерений сопротивления изоляции кабельных изделий с автоматическим пересчётом результатов измерения к нормальной температуре и стандартной длине кабеля.
Описание
Принцип измерения основан на измерении силы тока через испытываемый образец, подключенный к источнику измерительного напряжения постоянного тока.
Измеряемое сопротивление подключается между земляной шиной и положительным выводом испытательного источника напряжения, отрицательный вывод которого подключен к входу интегратора. Сила входного тока интегратора, обратно пропорциональная измеряемому сопротивлению, преобразуется в цифровую форму аналого-цифровым преобразователем (АЦП) с двойным интегрированием. Для ослабления помех запуск АЦП синхронизирован с силовой сетью.
Выходной сигнал АЦП поступает на встроенный микроконтроллер, управляющий процессом измерения с автоматическим выбором диапазона, математической обработкой результатов измерений и дисплеем, индицирующим результаты измерений.
Для пересчёта результатов измерения к нормальной температуре и стандартной длине кабеля, значения температуры, длины и материала изоляции измеряемого кабеля вводятся с клавиатуры прибора вручную.
Приборы предназначены для применения при производстве и у потребителей при входном контроле и в местах эксплуатации кабелей, а также для измерения сопротивления изоляции других видов изделий.
Все узлы прибора размещены в едином переносном корпусе из пластмассы.
Дисплей, кнопки управления, выключатель питания, размещены на лицевой панели, все разъёмы находятся на задней панели/
Питание прибора осуществляется от сети переменного тока.
Общий вид прибора спереди и сзади показан на рисунках 1 и 2.

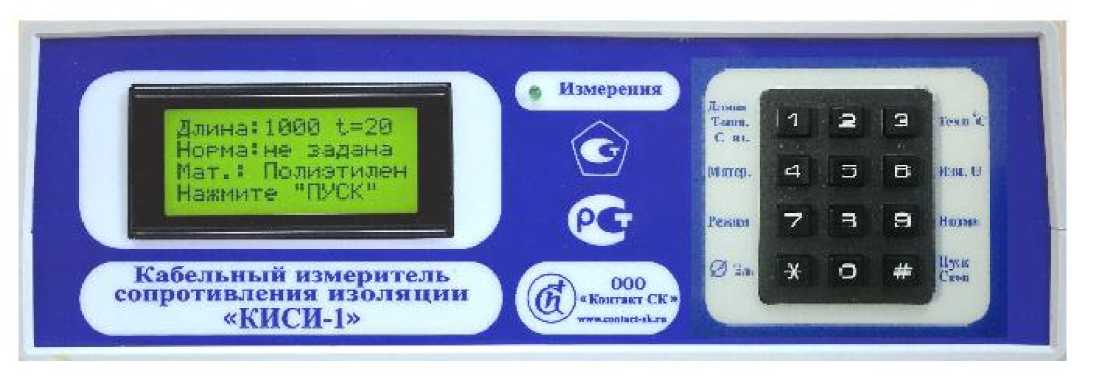

Рисунок 1 - Общий вид приборов исполнения КИСИ-1. Вид спереди

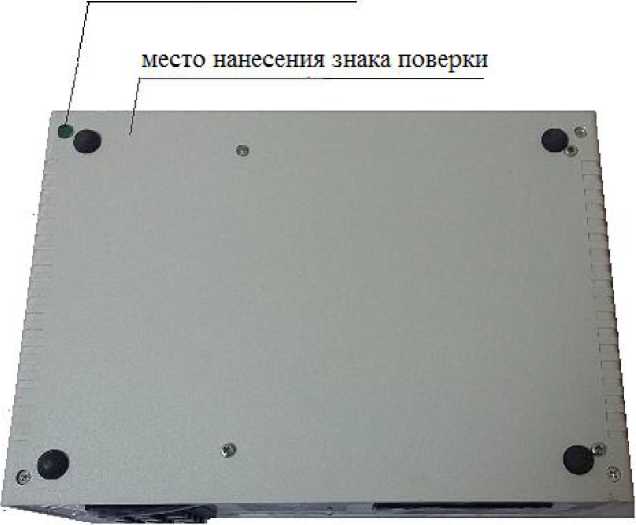

место пломбирования
Рисунок 2 - Общий вид приборов КИСИ-1. Вид сзади. Места пломбирования и знака поверки
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления нижней стенки корпуса.
Программное обеспечение
Микропрограмма установлена во внутренней памяти прибора и недоступна пользователю, метрологические характеристики нормированы с учётом его влияния.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AT89-KISI-1 |
|
Номер версии (идентификационный номер ПО) |
4.03.015 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Диапазон измерений сопротивлений, ГОм |
Пределы допускаемых основных относительных погрешностей измерений сопротивлений в нормальных условиях, % |
Испытательное напряжение, В |
|
От 0,004 до 0,99 включ. |
±5 |
От 100 до 1000 |
|
0,99 до 99 включ. |
±10 | |
|
99 до 50000 |
±15 |
Предел допускаемой дополнительной относительной погрешности измерений сопротивлений от изменения температуры в рабочих условиях, ±0,1 %/ 0C.
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима не более, с |
5 |
|
Время непрерывной работы не менее, ч |
8 |
|
Напряжение сети питания, В Частота сети питания, Гц |
от 185 до 242 от 49 до 51 |
|
Г абаритные размеры, мм, не более Длина Ширина Высота |
185 260 90 |
|
Масса, кг, не более |
1,2 |
|
Сопротивление изоляции от корпуса, МОм, не менее |
20 |
|
Нормальные условия применения Температура, о С Относительная влажность, % Атмосферное давление, мм рт. ст. |
от +15 до +25 от 30 до 80 от 650 до 800 |
|
Рабочие условия применения Температура, о С Относительная влажность, % Атмосферное давление, мм рт. ст. |
от +5 до +40 от 20 до 80 от 525 до 800 |
Знак утверждения типа
наносится на лицевую панель прибора методом трафаретной печати со слоем защитного покрытия и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Измерители сопротивления изоляции кабельный |
«КИСИ-1» |
1 шт. |
|
Измерительный кабель |
- |
1 шт. |
|
Кабель питания прибора |
- |
1 шт. |
|
Руководство по эксплуатации |
4221-005-55897106-15 РЭ с изменением № 1 |
1 экз. |
|
Методика поверки |
4221-003-55897106-15 МП с изменением № 1 |
1 экз. |
Поверка
осуществляется по документу 4221-003-55897106-15 МП «Измерители сопротивления изоляции кабельные «КИСИ-1. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИМС» 30 ноября 2016 г.
Основные средства поверки: калибраторы электрического сопротивления KC-50K0-100G0 и KC-1OOGO-2OTO, регистрационный номер в Федеральном информационном фонде № 54539-13; вольтметр универсальный В7-78, регистрационный номер в Федеральном информационном фонде № 52147-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на нижнюю стенку корпуса (рисунок 2).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
4221-003-55897106-15 ТУ «Измерители сопротивления изоляции кабельные «КИСИ-1».
Технические условия с изменением 1.
