Преобразователи первичные абсолютного давления Bm 227
| Номер в ГРСИ РФ: | 63962-16 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Преобразователи первичные абсолютного давления Вт 227 (далее - преобразователи давления) предназначены для измерения абсолютного давления и преобразования в выходной сигнал постоянного напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63962-16 |
| Действует | по 18.05.2031 |
| Наименование | Преобразователи первичные абсолютного давления |
| Модель | Bm 227 |
| Приказы |
№600 от
30.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b6d0f1b9-ba91-ac61-6e8b-64c732949eac |
Производитель / Заявитель
АО «НИИФИ», РОССИЯ, 440026, г. Пенза, ул. Володарского, 8/10
Поверка
| Методика поверки / информация о поверке |
Bm 2.832.044 MП Преобразователи первичные абсолютного давления Bm 227. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
63962-16: Описание типа
2016-63962-16.pdf
Файл устарел
|
Скачать | 88.2 КБ | |
|
63962-16: Методика поверки
2016-mp63962-16.pdf
Файл устарел
|
Скачать | 181.7 КБ | |
|
63962-16: Методика поверки
Bm 2.832.044 MП
2016-mp63962-16-1.pdf
Файл устарел
|
Скачать | 181.7 КБ | |
|
63962-16: Описание типа
2016-63962-16-1.pdf
|
Скачать | 88.2 КБ | |
|
63962-16: Описание типа
2026-63962-16.pdf
|
Скачать | 110.3 КБ | |
|
63962-16: Методика поверки
Bm 2.832.044 MП
2016-mp63962-16-2.pdf
|
Скачать | 181.7 КБ |
Описание типа
Назначение
Преобразователи первичные абсолютного давления Вт 227 (далее - преобразователи давления) предназначены для измерения абсолютного давления и преобразования в выходной сигнал постоянного напряжения.
Описание
Принцип действия преобразователей давления основан на преобразовании давления измеряемой среды, воздействующего на чувствительный элемент, в электрический сигнал -напряжение постоянного тока.
Преобразователи давления Вт 227 состоят из следующих основных частей: чувствительного элемента, корпуса, вилки.
Измеряемое давление подается в приемную полость преобразователя давления через трубопровод.
Чувствительный элемент включает в себя штуцер, сильфон, подушку, основание, балку, упоры. На балку методом тонкопленочной технологии нанесены тензорезисторы, соединенные в измерительную схему (мост Уитстона). Балка крепится к основанию винтами, а жесткий центр через подушку соединен с сильфоном. Корпус с гермовыводами, основание, сильфон и штуцер крепятся между собой сваркой и образуют герметичную полость, в которой создается опорное давление от 0,013 до 0,13 Па (от 10_4 до 10“3 мм рт.ст.). На рабочем месте преобразователь давления устанавливается на амортизатор и крепится винтами.
Выходной сигнал с преобразователя давления с помощью кабельной линии через вилку типа РСГС подается на вход преобразовательной аппаратуры. В электрическую схему для компенсации изменения выходного сигнала от воздействия температуры включен термокомпенсационный резистор, для регулировки начального выходного сигнала включено балансировочное сопротивление.
Измеряемое давление сильфоном преобразуется в усилие и с помощью подушки передается на балку. Усилие преобразуется балкой в деформацию. Деформация балки вызывает изменение сопротивления тензорезисторов. Относительное изменение сопротивления тензорезисторов мостовой измерительной схемы при питании преобразователя давления преобразуется в выходной сигнал - напряжение постоянного тока.

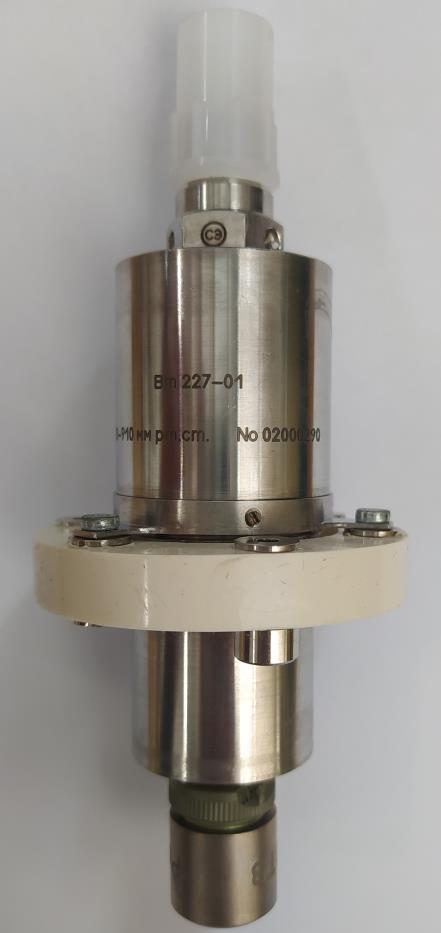

Внешний вид преобразователей давления приведен на рисунке 1.
Преобразователь выполнен в герметичном исполнении, доступ к месту настройки невозможен без повреждения корпуса.
Маркировка индекса исполнения и диапазон измерения выполняется методом гравирования на корпусе в виде буквенно-цифрового обозначения, заводского номера - в виде цифрового обозначения (рисунок 1).
Нанесение знака поверки на преобразователи не предусмотрено.

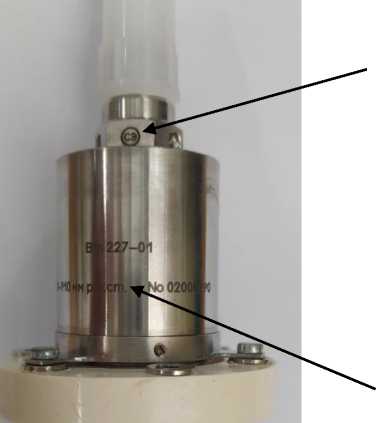

Знак защиты от статического электричества
Место нанесения маркировки исполнения, диапазона измерений и заводского номера
Рисунок 1 - Внешний вид преобразователей давления
В зависимости от диапазона измерений преобразователи давления имеют три варианта исполнения, представленные в таблице 1.
Таблица 1
|
Обозначение |
Маркировка преобразователя |
Диапазон измерений, кПа (мм рт.ст.) |
|
Вт 2.832.044 |
Вт 227 710 - 810 мм рт.ст. №... |
94,430 - 107,730 (710 - 810) |
|
-01 |
Вт 227-01 610 - 910 мм рт.ст. №. |
81,130 - 121,030 (610 - 910) |
|
-02 |
Вт 227-02 610 - 810 мм рт.ст. №. |
81,130 - 107,730 (610 - 810) |
Технические характеристики
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2- Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления, кПа (мм рт.ст.) |
94,430 - 107,730 (710 - 810) 81,130 - 121,030 (610 - 910) 81,130 - 107,730 (610 - 810) |
|
Начальный выходной сигнал, мВ |
от 0,42 до 0,48 |
|
Номинальный выходной сигнал, мВ |
от 8,4 до 9,6 |
|
Пределы допускаемой основной приведенной погрешности от диапазона измерений, % |
±0,8 |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры , %/10 °С |
±0,5 |
|
Температура окружающей среды, °С |
от минус 50 до 65 |
|
Напряжение питания, В |
от 4,8 до 6 |
|
Габаритные размеры (максимальный диаметр х максимальная длина), мм |
60 х 110 2 |
|
Масса, кг |
от 0,24 до 0,26 |
Знак утверждения типа
наносится на титульных листах эксплуатационной документации офсетным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь первичный абсолютного давления |
Вт 227 |
1 шт. |
|
Формуляр |
Вт 2.632.044 ФО |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
Вт 2.832.044ТО |
1 экз. |
|
Инструкция входного контроля |
Вт 2.832.044 Д5 |
1 экз. |
|
Прокладка |
6х9-П ГОСТ 19752-84 |
1 шт. |
|
Прокладка |
12х16-П ГОСТ 19752-84 |
1 шт. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
содержатся в п.6 технического описания и инструкции по эксплуатации Вт 2.832.044 ТО.
Нормативные документы
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па»
Вт 2.832.044 ТУ «Преобразователи первичные абсолютного давления Вт 227. Технические условия»
