Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО "ЯРГЕО"
| Номер в ГРСИ РФ: | 64020-16 |
|---|---|
| Производитель / заявитель: | ЗАО "ИПФ Вектор", г.Тюмень |
Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО» (далее СИКН) предназначена для измерений массы нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 64020-16 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО "ЯРГЕО" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cf138930-78db-67f2-63e4-3b64c60f6a34 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "ИПФ "Вектор", г. Тюмень
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
64020-16: Описание типа
2024-64020-16.pdf
|
Скачать | 289 КБ | |
|
64020-16: Методика поверки
2024-mp64020-16.pdf
|
Скачать | 601.6 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО» (далее СИКН) предназначена для измерения массы нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.
СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:
а) Блока фильтров, в состав которого входит:
- манометры показывающие для точных измерений МПТИ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 26803-11;
- датчики разности давлений Метран-^OCD, регистрационный номер 32854-13.
б) Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массы нефти массовыми счетчиками-расходомерами. В состав БИЛ входят три рабочие и одна контрольно-резервная измерительные линии. На каждой измерительной линии установлены следующие средства измерений:
- счетчик-расходомер массовый Micro Motion модификации CMF 300 (с электронным преобразователем модели 2700), регистрационный номер 45115-10.
- преобразователи измерительные 644, регистрационный номер 14683-09;
- термопреобразователи сопротивления Rosemount 0065, регистрационный номер 53211-13;
- датчик давления Метран-150TG, регистрационный номер 32854-13;
- манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;
- термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер 303-91.
в) Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:
- влагомер нефти поточный УДВН-1пм (рабочий и резервный), регистрационный номер 14557-10 и 14557-15;
- преобразователь плотности жидкости измерительный 7835 (рабочий и резервный), регистрационный номер 52638-13;
- преобразователи измерительные 644, регистрационный номер 14683-09;
- термопреобразователи сопротивления Rosemount 0065, регистрационный номер 53211-13;
- датчик давления Метран-150TG, регистрационный номер 32854-13;
- манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;
- термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер 303-91.
г) Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:
- измерительно-вычислительных комплексов «Вектор-02», регистрационный номер 43724-10;
- автоматизированное рабочее место оператора (АРМ-оператора) «Вектор» с аттестованным программным обеспечением.
д) Блока трубопоршневой поверочной установки (ТПУ), в составе:
- установка трубопоршневая Сапфир НГИ-300-2,5, регистрационный номер 63089-16;
- датчики давления Метран-150 TG, регистрационный номер 32854-13;
- преобразователи измерительные 644, регистрационный номер 14683-09;
- термопреобразователи сопротивления Rosemount 0065, регистрационный номер 53211-13;
- манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;
- термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер 303-91.
СИКН обеспечивает выполнение следующих функций:
- измерение в автоматическом режиме:
1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;
2) объемной доли воды в нефти;
3) давления в БИЛ, БИК и ТПУ;
4) температуры в БИЛ, БИК и ТПУ;
5) плотности нефти.
- расчет в автоматическом режиме:
1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала
партии);
2) массы нетто нефти с учетом показателей качества нефти, измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);
3) средних значений температуры, давления, плотности, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).
- автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;
- световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик измеряемой среды за установленные пределы;
- передача измеряемых и расчетных параметров.
Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.
Программное обеспечение
СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.
|
Таблица 1 - Идентификационные данные прог |
раммного обеспечения | ||
|
Идентификационные данные (признаки) |
ИВК «Вектор-02» |
«АРМ Вектор» | |
|
Идентификационное наименование ПО |
icc mt |
calc.dll |
Module2.bas |
|
Номер версии (идентификационный номер) ПО |
6.4.1 |
1.1 |
1.1 |
|
Цифровой идентификатор ПО |
4В7038А5 |
44BAA61F |
66F2A061 |
Цифровые идентификаторы вычисляются по алгоритму CRC32.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

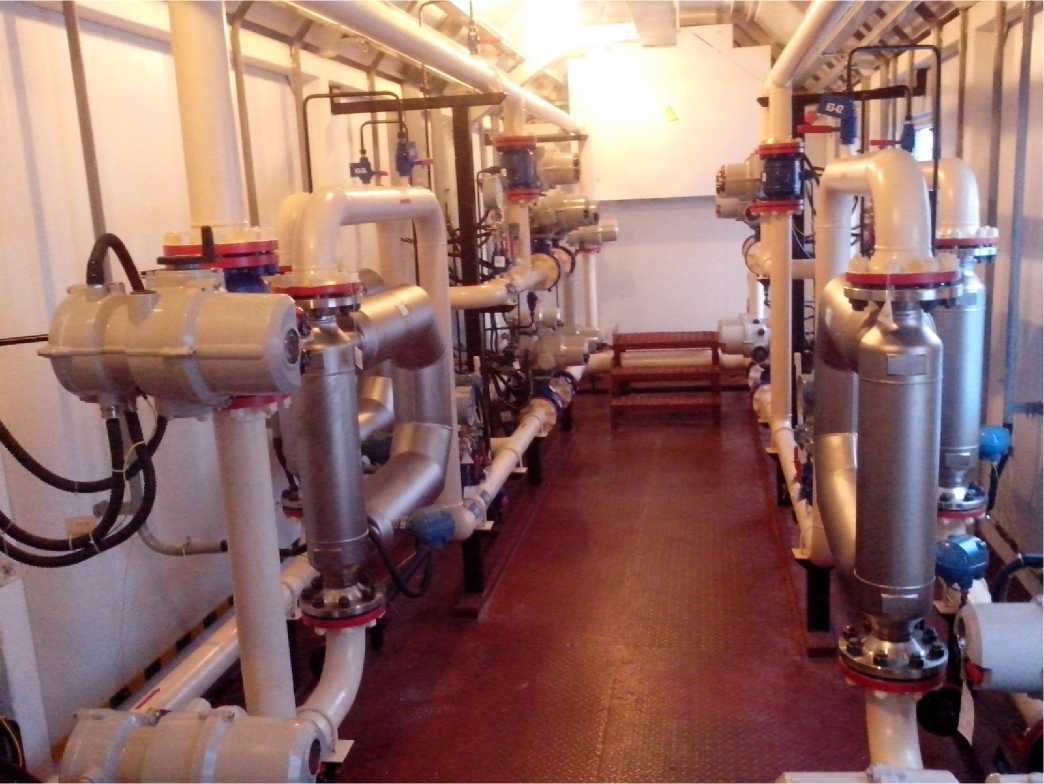

Рисунок 1 - Общий вид СИКН
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Рабочий диапазон массового расхода нефти, т/ч |
от 65,5 до 500,0 |
|
Рабочий диапазон давления, МПа |
от 0,4 до 1,28 |
Продолжение таблицы 2
|
1 |
2 |
|
Рабочий диапазон температуры, °С |
от +15 до +40 |
|
Диапазон плотности нефти в рабочих условиях, кг/м3 |
от 774 до 861 |
|
Массовая доля воды в нефти, %, не более |
0,5 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Кинематическая вязкость нефти при температуре +20 °С, не более, сСт |
10 |
|
Давление насыщенных паров, не более, кПа |
66,7 |
|
Содержание свободного газа |
не допускается |
|
Пределы допускаемой относительной погрешности измерения - массы брутто нефти, % - массы нетто нефти, % |
±0,25 ±0,35 |
|
Пределы допускаемой приведенной погрешности измерения давления, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерения - температуры, °С - объемной доли воды в нефти, % - плотности, кг/м3 |
±0,2 ±0,1 ±0,3 |
|
Условия эксплуатации: Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора |
от 0 до +50 от +15 до +30 |
|
Режим работы (без ТПУ) |
непрерывный |
|
Режим работы ТПУ |
периодический |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
380 57/220133 50±1 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации методом штемпелевания.
Комплектность
Комплектность СИКН указана в таблице 3.
Таблица 3 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО» |
_ |
1 экз. |
|
Инструкция по эксплуатации «Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО». |
_ |
1 экз. |
|
«ГСИ. Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО». Методика поверки» |
МП 64020-16 с изменением № 1 |
1 экз. |
Поверка
осуществляется по документу МП 64020-16 «ГСИ Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО». Методика поверки» с изменением № 1 утвержденному ФБУ «Тюменский ЦСМ» 25.05.2018 г.
Основные средства поверки:
- установка трубопоршневая Сапфир НГИ, регистрационный номер 51927-12;
- установка трубопоршневая Сапфир НГИ-300-2,5, регистрационный номер 63089-16;
- установка поверочная CP, CP-M, регистрационный номер 27778-09;
- устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т, регистрационный номер 39214-08;
- устройство поверки вторичной аппаратуры систем измерений количества и показателей качества нефти, нефтепродуктов и газа УПВА-Эталон, регистрационный номер 45409-10;
- плотномер МД-02, регистрационный номер 28944-08;
- установка пикнометрическая H&D Fitzgerald Ltd., регистрационный номер 37320-08;
- установка пикнометрическая, регистрационный номер 41591-09;
- калибратор давления портативный Метран 501-ПКД-Р, регистрационный номер в Федеральном информационном фонде 22307-09;
- калибратор температуры ТС, регистрационный номер 15743-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИКН.
Сведения о методах измерений
«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО». Методика разработана и аттестована 21.02.2018 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 1261/01.00248-2014/2018.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
