Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК
| Номер в ГРСИ РФ: | 64035-16 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "Эко-Сфера", г.Москва |
Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК (далее -комплексы) предназначены для измерений энергий фотонного излучения и определения радионуклидного состава объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64035-16 |
| Действует | по 18.05.2021 |
| Наименование | Комплексы гамма-спектрометрические программно-аппаратные |
| Модель | Эко ПАК |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 77374f3a-3c19-4f4c-1150-91aaf87fd4db |
Производитель / Заявитель
ООО "ЭкоСфера", РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 29 (94%) |
| Неуспешных поверок (СИ непригодно) | 2 (6 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
64035-16: Описание типа
2021-64035-16.pdf
|
Скачать | 1.1 MБ | |
|
64035-16: Методика поверки
2021-mp64035-16.pdf
|
Скачать | 5.2 MБ |
Описание типа
Назначение
Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК (далее -комплексы) предназначены для измерений характеристик фотонного излучения (распределение по энергиям, определение радионуклидного состава объектов и т.п.).
Описание
Принцип действия комплексов основан на преобразовании энергии фотонного излучения в чувствительном объеме полупроводникового детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и анализом полученной информации цифрового спектрометрического устройства (СУ).
Конструктивно комплексы состоят из блока детектирования (БД), СУ и, в зависимости от условий заказа, низкофоновой защитной камеры (НЗК) для повышения чувствительности за счет снижения уровня фонового излучения.
Конструктивно БД выполнен в виде единого блока, содержащего полупроводниковый детектор и двухсекционного предусилителя (ПУ) с промежуточным дифференцированием. СУ типа MCA 527, BOSON, Topaz-HR, Multispectrum HYBRID или СУ ЦСУ-ПН-03 (Радуга) состоит из усилителя, многоканального анализатора (МКА), узла управления комплексом, источников питания.
Комплексы выпускаются в следующих модификациях: Эко ПАК-01, Эко ПАК-02, Эко ПАК-03 и Эко ПАК-04. Модификации отличаются характеристиками БД, типом СУ, системой охлаждения и наличием или отсутствием НЗК. Для модификаций Эко ПАК-02 и Эко ПАК-03 возможно исполнение БД с колодцем диаметром 10 или 16 мм и глубиной 40 мм для увеличения эффективности регистрации фотонного излучения при измерениях малых объемов исследуемой пробы.
Для удобства использования предусмотрены тележка, зарядное устройство (инвертор) «МАСКОТ» и устройство для хранения и заливки жидкого азота TP35.
Эко ПАК-01- комплексы для регистрации фотонного излучения на основе детекторов из особо чистого германия (ОЧГ) типа GPD.
Варианты исполнения:
Эко ПАК-01-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-01-2 с электромеханическим охлаждением и СУ;
Эко ПАК-01-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Эко ПАК-02 - комплексы для регистрации фотонного излучения на основе ОЧГ детекторов типа GCD.
Варианты исполнения:
Эко ПАК-02-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-02-2 с электромеханическим охлаждением и СУ;
Эко ПАК-02-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Лист № 2
Всего листов 13
Эко ПАК-03 - комплексы для регистрации фотонного излучения на основе ОЧГ
детекторов типа GCDX.
Варианты исполнения:
Эко ПАК-03-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-03-2 с электромеханическим охлаждением и СУ;
Эко ПАК-03-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Эко ПАК-04 - комплекс для регистрации фотонного излучения на основе
полупроводниковых CdZnTe (CZT) детекторов с предусилителем.
Варианты исполнения:
Эко ПАК-04-60 - БД с кристаллом объемом 60 мм3;
Эко ПАК-04-500 - БД с кристаллом объемом 500 мм3;
Эко ПАК-04-1500 - БД с кристаллом объемом 1600 мм3;
Эко ПАК-04-4000 - БД с кристаллом объемом 4000 мм3.
Для вариантов исполнения комплекса Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2 возможно монолитное исполнение (единый корпус - рабочее название «Monolith»), когда в едином корпусе совмещены БД, ПУ, блок питания, система охлаждения с помощью криоохладителя Стирлинга с пульсирующей трубкой и криоконтроллером. Общий вид исполнения комплексов в едином корпусе «Monolith» приведен на рисунке 1.

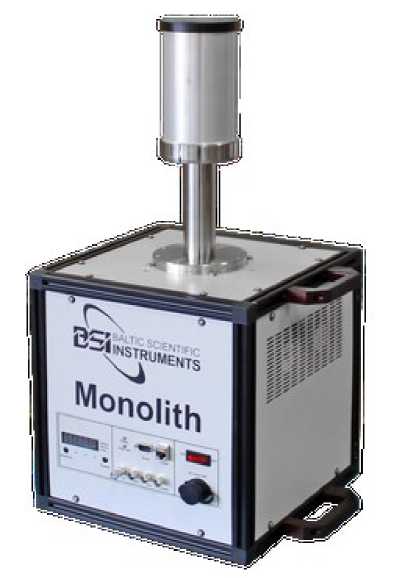

Рисунок 1- Общий вид исполнения комплексов в едином корпусе «Monolith»
Дополнительно может быть реализовано определение активности (удельной, объемной, поверхностной) гамма-излучающих радионуклидов объектов радиологического контроля в соответствии с ГОСТ 8.638-2013 «Метрологическое обеспечение радиационного контроля» только при наличии аттестованных в установленном порядке методик измерений.
Комплексы могут быть использованы в условиях стационарных и передвижных лабораторий при радиологическом контроле объектов окружающей среды, материалов и продуктов промышленного и сельскохозяйственного производства, медико-биологических объектов, а также для применения на объектах и предприятиях атомной промышленности, в частности для проведения измерений ядерных материалов (измерение изотопов урана и плутония по соответствующим гамма линиям) при проведении их учета и контроля согласно НП-030-12 «Основные правила учета и контроля ядерных материалов».
Знак поверки наносится на свидетельство о поверке.
Лист № 3
Всего листов 13
Общий вид составных частей вариантов исполнения комплексов, мест пломбировки и размещения знака утверждения типа приведены на рисунках 2-12.
Место пломбировки и размещения знака утверждения типа

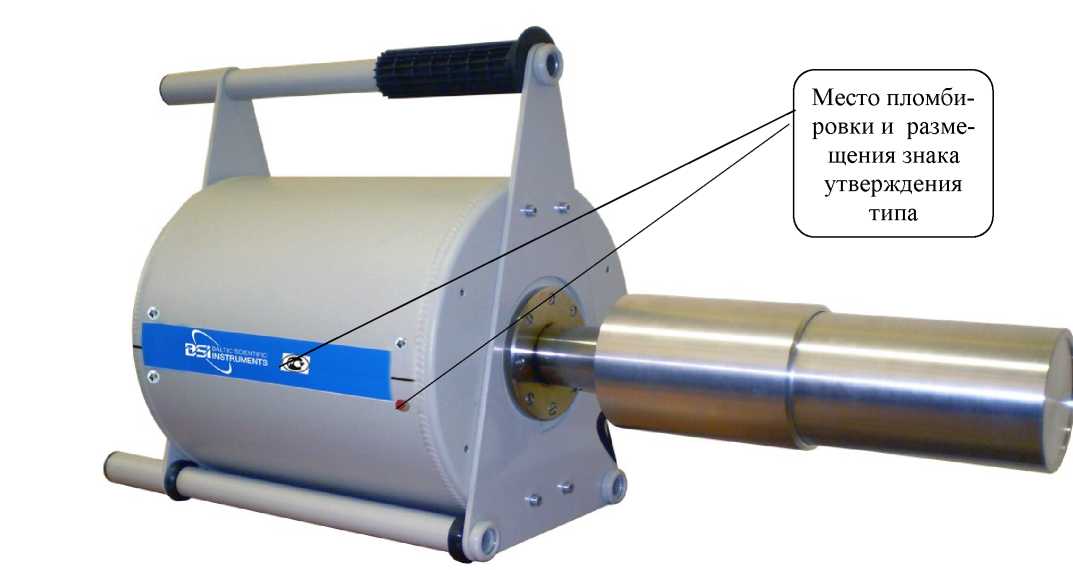

Рисунок 2- Общий вид БД для вариантов исполнения Эко ПАК-01-1, Эко ПАК-02-1, Эко ПАК-03-1
Место размещения знака утверждения типа и пломбировки

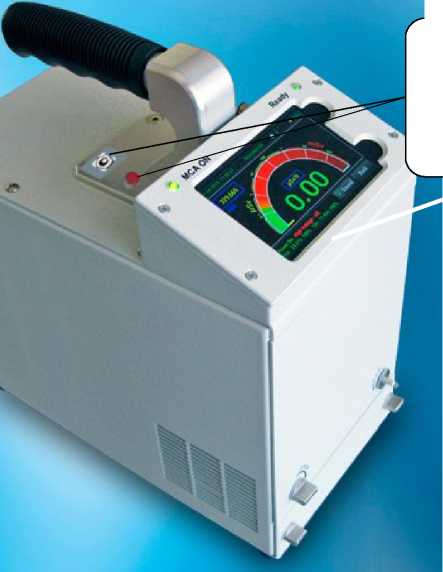

Рисунок 3 - Общий вид переносного БД для вариантов исполнения Эко ПАК-01-2, Эко
ПАК-02-2, Эко ПАК-03-2

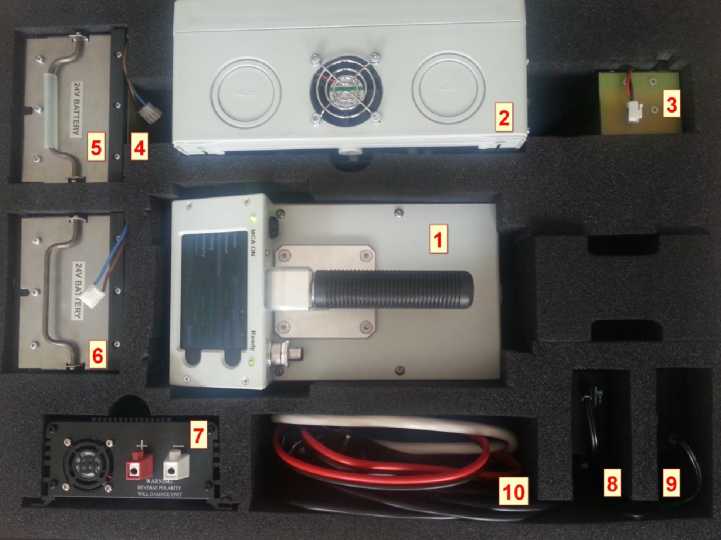

1- БД; 2- блок питания; 3 и 4 - аккумуляторы 12 В;
5 и 6 - аккумуляторы 24 В; 7 - инвертор;
8 - зарядное устройство с 3-мя ячейками для аккумуляторов 12 В;
9 - зарядное устройство с 6-ю ячейками для аккумуляторов 24 В; 10 - соединительные кабели и USB кабель.
Рисунок 4 - Расположение составных частей переносного комплекса для вариантов исполнения Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2

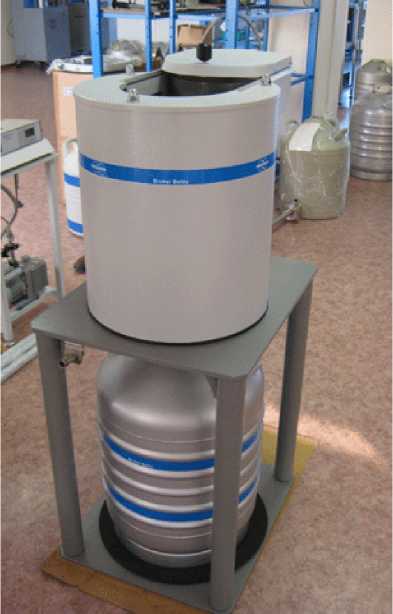

Рисунок 5- Общий вид комплекса вариантов исполнения Эко ПАК-01-3, Эко ПАК-02-3, Эко
ПАК-03-3 с НЗК

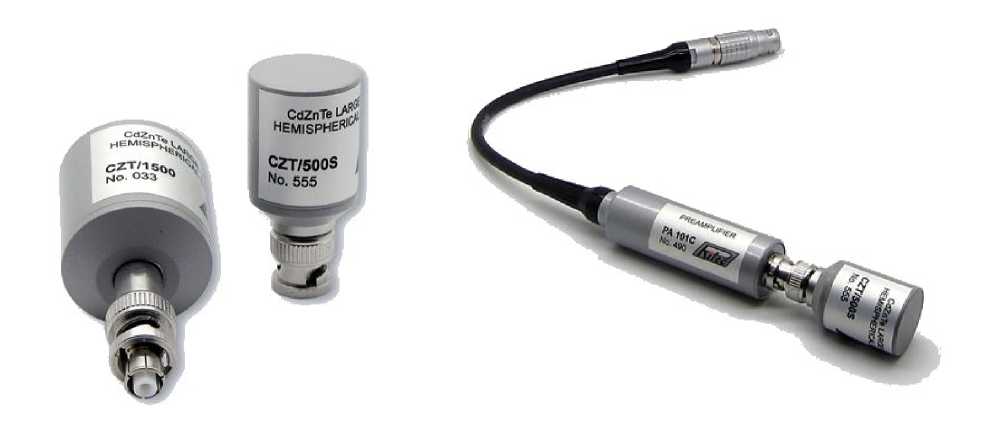

Рисунок 6 - Общий вид детекторов и сборка детектора с предусилителем
комплекса Эко ПАК-04.
Место пломбировки и размещения знака утверждения типа
Рисунок 7 - Общий вид СУ МСА-527
Место пломбировки и размещения знака утверждения типа

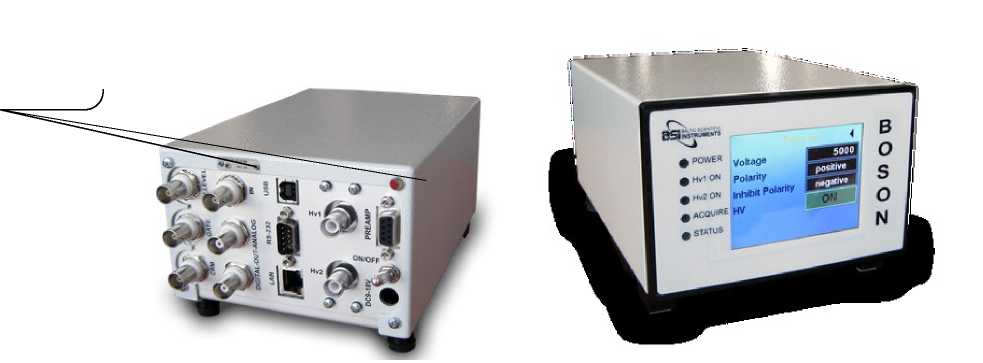

а) - вид сзади
б) - вид спереди Рисунок 8 - Общий вид СУ BOSON
утверждения типа
Место пломбировки и размещения знака
Место пломбировки и размещения знака

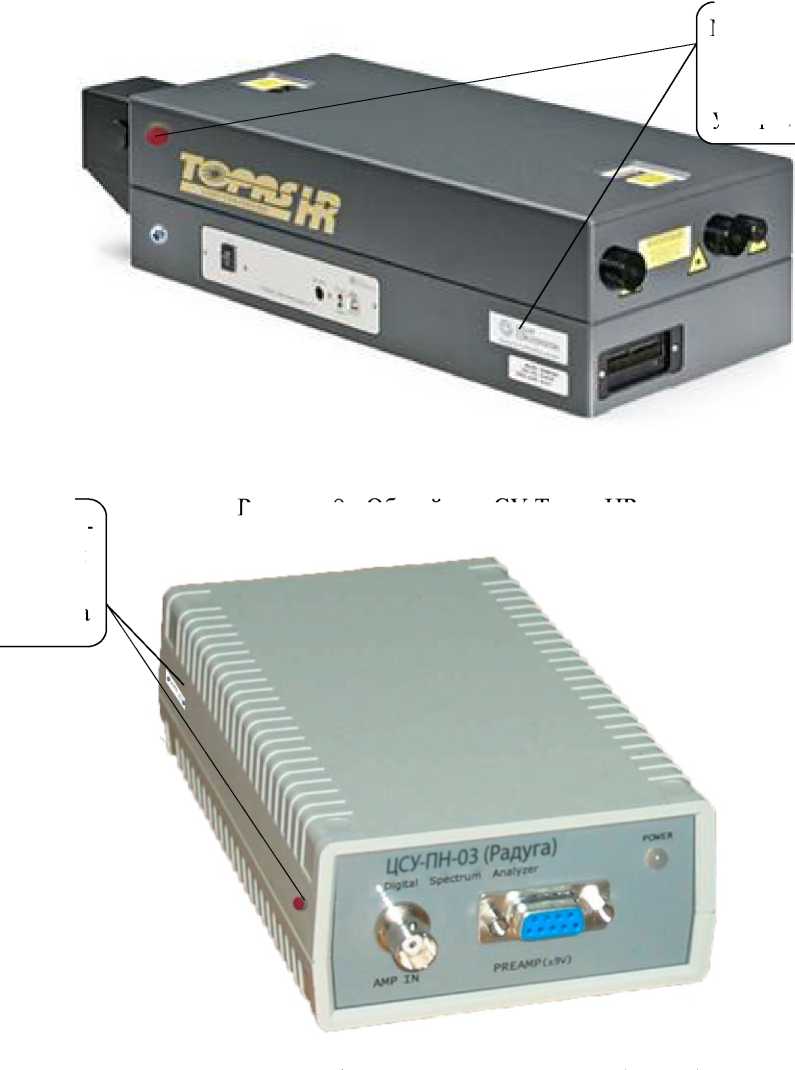

Рисунок 9 - Общий вид СУ Topaz-HR
утверждения типа
Рисунок 11 - Общий вид СУ Multispectrum HYBRID

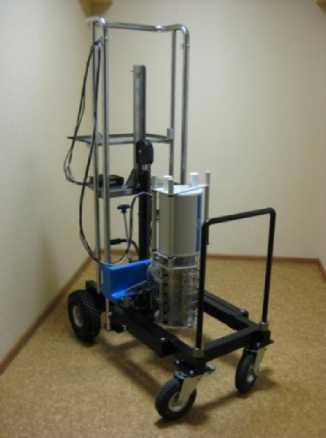

Рисунок 12 - Общий вид тележки с комплексом для вариантов исполнения Эко ПАК-01-1, Эко ПАК-02-1, Эко ПАК-03-1

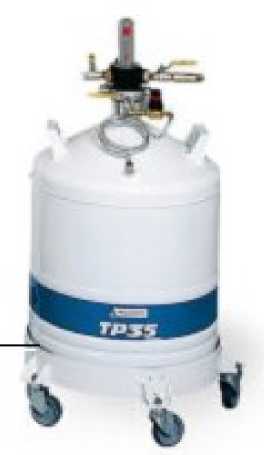

Рисунок 13 - Общий вид устройства для хранения и заливки жидкого азота TP35
Программное обеспечение
Программное обеспечение (ПО) предназначено для организации управления процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLine |
|
Номер версии (идентификационный номер) ПО |
1.5.3874 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
a9025f89* |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLineGP |
|
Номер версии (идентификационный номер) ПО |
1.5.3874 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
7207ec79* |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLine Handy |
|
Номер версии (идентификационный номер) ПО |
1.5.3874 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
368cd539 * |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLineNM |
|
Номер версии (идентификационный номер) ПО |
1.5.3874 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4c00ec5d * |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
asw2.exe |
|
Номер версии (идентификационный номер) ПО |
15.08.1 до версии 18.99.9 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0256C3B5 ** |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 6
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GeSAS.exe |
|
Номер версии (идентификационный номер) ПО |
0.2.b1 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
68B0105F * |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 7
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
bGamma.exe |
|
Номер версии (идентификационный номер) ПО |
0.0.0.0 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
5FA266AD4332DED7BC 3418292702AAA2 * |
|
Алгоритм вычисления идентификатора ПО |
MD5 |
|
Примечания: * - цифровой идентификатор ПО для указанного номера версии. При комплектации ПО другой версии в сопроводительной документации должны быть указаны его идентификационные данные для последующего метрологического обслуживания. * * - цифровой идентификатор ПО для номера версии 15.08.1. При комплектации ПО другой версии в сопроводительной документации должны быть указаны его идентификационные данные для последующего метрологического обслуживания. | |
Лист № 9
Всего листов 13
ПО защищено электронным ключом от несанкционированного доступа к настройкам. Без электронного ключа пользователь не имеет доступа к управлению СУ. Возможно использование другого аналогичного ПО.
Метрологические характеристики
Таблица 8 - Метрологические характеристики комплексов
|
Наименование характеристики |
Значение характеристики |
|
Диапазон энергий фотонного излучения, кэВ: | |
|
Эко ПАК-01, все варианты исполнения |
от 3 до 1500 |
|
Эко ПАК-02, все варианты исполнения |
от 40 до 10000 |
|
Эко ПАК-03, все варианты исполнения |
от 3 до 10000 |
|
Эко ПАК-04, все варианты исполнения |
от 20 до 3000 |
|
Энергетическое разрешение для линий фотонного излучения с энергиями: | |
|
- для линии 5,9 кэВ (радионуклид 55Fe), эВ | |
|
Эко ПАК-01 |
от 130 до 750 |
|
Эко ПАК-03 |
от 450 до 860 |
|
- для линии 122,1 кэВ (радионуклид 57Co), эВ | |
|
Эко ПАК-01 |
от 465 до 1200 |
|
Эко ПАК-02 |
от 600 до 1500 |
|
Эко ПАК-03 |
от 560 до 1200 |
|
- для линии 661,7 кэВ (радионуклид 137Cs), кэВ | |
|
Эко ПАК-04 |
от 10 до 26 |
|
- для линии 1332,5 кэВ (радионуклид 60Co), кэВ | |
|
Эко ПАК-01, Эко ПАК-03 |
от 1,75 до 2,40 |
|
Эко ПАК-02 |
от 1,75 до 2,50 |
|
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), % | |
|
СУ BOSON; MCA-527; Topaz-HR |
±0,025 |
|
СУ ЦСУ-ПН-03 (Радуга), Multispectrum HYBRID |
±0,04 |
|
Максимальная загрузка спектрометрического тракта комплекса, с-1, не менее |
1.105 |
|
Временная нестабильность характеристики преобразования за 24 ч непрерывной работы, %, не более |
1,0 |
|
Время установления рабочего режима (без учета времени охлаждения БД), мин, не более |
30 |
|
Нестабильность энергетической характеристики преобразования за 24 часа непрерывной работы (после установления рабочего режима), %, не более |
0,025 |
Таблица 9 - Основные технические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Количество каналов СУ, не более |
16 384 |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 100 до 260 от 47 до 65 |
|
Питание СУ от элемента АА (аккумулятора) с номинальным напряжением, В |
12 |
|
Потребляемая мощность, не более | |
|
- от источника постоянного тока, Вт |
2,5 |
|
- от сети переменного тока, В'А |
55 |
Продолжение таблицы 9
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры, мм, не более: | |
|
- Эко ПАК-01-1, Эко ПАК-02-1, Эко ПАК-03-1, Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2: | |
|
длина |
1300 |
|
ширина |
1100 |
|
высота |
1250 |
|
- Эко ПАК-01-3, Эко ПАК-02-3, Эко ПАК-03-3: | |
|
БД | |
|
длина |
1300 |
|
ширина |
900 |
|
высота |
1250 |
|
СУ | |
|
длина |
400 |
|
ширина |
300 |
|
высота |
150 |
|
НЗК | |
|
длина |
900 |
|
ширина |
1200 |
|
высота |
1700 |
|
- Эко ПАК-04: | |
|
длина |
100 |
|
ширина |
100 |
|
высота |
150 |
|
Масса, кг, не более: | |
|
- Эко ПАК-01-1, Эко ПАК-02-1, Эко ПАК-03-1 |
30 |
|
- Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2 |
40 |
|
- Эко ПАК-01-3, Эко ПАК-02-3, Эко ПАК-03-3 |
1700 |
|
- Эко ПАК-04 |
5 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
8 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °C: |
от + 5 до + 50 |
|
- относительная влажность окружающего воздуха при температуре + 35°С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист документа «Комплекс гамма-спектрометрический программноаппаратный Эко ПАК. Руководство по эксплуатации» и на корпуса составных частей комплекса в виде специальной наклейки, методом компьютерной графики.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс Эко ПАК в составе: |
СФАТ.412125.006 |
Лист № 11
Всего листов 13
|
Блок детектирования |
1 шт. * |
Продолжение таблицы 10
|
Наименование |
Обозначение |
Количество |
|
Спектрометрическое устройство (СУ) |
MCA 527 или BOSON, Topaz-HR ЦСУ-ПН-03 (Радуга) Multispectrum HYBRID |
1 шт. * |
|
Персональный компьютер |
1 шт. * | |
|
Предусилитель с охлаждаемым входным каскадом |
1 шт. * | |
|
Криостат |
1 шт. * | |
|
Сосуд Дьюара 7л |
1 шт. * | |
|
Сосуд Дьюара 5л |
1 шт. * | |
|
Гибридная система охлаждения |
1 шт. * | |
|
Комплект ПО функционирования комплекса и обработки данных |
SpectraLine или Spec-traLineGP, Spec-traLineHandy, Spec-traLineNM, ASW2, GeSAS, bGamma |
1 шт. * |
|
Комплект кабелей |
1 шт. * | |
|
Транспортный кейс для БД |
1 шт. * | |
|
Низкофоновая защитная камера |
НЗК |
1 шт. * |
|
Блок питания |
1 шт. * | |
|
Аккумуляторы 12 В |
2 шт. * | |
|
Аккумуляторы 24 В |
2 шт. * | |
|
Инвертор |
«МАСКОТ» |
1 шт. * |
|
Зарядное устройство с 3 ячейками для аккумуляторов 12 В |
1 шт. * | |
|
Зарядное устройство с 6 ячейками для аккумуляторов 24 В |
1 шт. * | |
|
Дополнительные сервисные блоки: | ||
|
Тележка в сборе со свинцовой защитой и коллиматорами |
1 шт. * | |
|
Заливная воронка |
1 шт. * | |
|
Лазерный дальномер |
1 шт. * | |
|
Устройство для хранения и заливки жидкого азота |
TP35 |
1 шт. * |
|
Встроенный GPS-навигатор |
1 шт. * | |
|
Wi-Fi маршрутизатор |
1 шт. * | |
|
Автомобильное зарядное устройство для батарей |
1 шт. * | |
|
Запасной предусилитель |
1 шт. * | |
|
Коробка с инструментами |
1 шт. * | |
|
Кабельные разьемы |
2 шт. * | |
|
Устройство бесперебойного питания |
1 шт. * | |
|
Руководство по эксплуатации |
СФАТ.412125.006 РЭ |
1 экз. |
|
Свидетельство о поверке |
1 экз | |
|
*Поставка и количество согласно заказу | ||
Сведения о методах измерений
Раздел 1.2 документа «Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Руководство по эксплуатации»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2841 от 29.12.18. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров»
Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Технические условия СФАТ.412125.006ТУ
Другие Спектрометры
