Преобразователи измерительные регулирующие ТР
| Номер в ГРСИ РФ: | 64082-16 |
|---|---|
| Производитель / заявитель: | ООО НПФ "Сенсорика", г.Екатеринбург |
Преобразователи измерительные регулирующие ТР (далее - преобразователи ТР) предназначены для измерений сигналов, в том числе от первичных преобразователей (датчиков), преобразования их в измеряемые датчиками величины и формирования управляющих сигналов по заданному алгоритму.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64082-16 |
| Действует | по 02.06.2026 |
| Наименование | Преобразователи измерительные регулирующие |
| Модель | ТР |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fa12ef28-13c3-3b6a-e346-40dd3a5c550c |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО НПФ «Сенсорика»), Свердловская обл., г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 67 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
64082-16: Описание типа
2024-64082-16.pdf
|
Скачать | 330.3 КБ | |
|
64082-16: Методика поверки
2016-mp64082-16.pdf
|
Скачать | 1006.9 КБ |
Описание типа
Назначение
Преобразователи измерительные регулирующие ТР (далее - преобразователи ТР) предназначены для измерений сигналов, в том числе от первичных преобразователей (датчиков), преобразования их в измеряемые датчиками величины и формирования управляющих сигналов по заданному алгоритму.
Описание
Принцип действия преобразователей ТР основан на измерении сигналов, в том числе от датчиков, преобразовании их в измеряемые датчиками величины аналого-цифровыми и цифроаналоговыми преобразователями (АЦП и ЦАП), отображении измеренных значений на светодиодном 4-х разрядном индикаторе, а также формировании управляющих сигналов в соответствии с заданными алгоритмами и отображении результатов регулирования на светодиодных индикаторах.
Конструктивно преобразователи ТР состоят из входных усилителей, аналого-цифровых и цифро- аналоговых преобразователей (АЦП и ЦАП), микропроцессора, выходных устройств, органов управления и индикации, интерфейсов связи с внешними устройствами.
Преобразователи ТР являются микропроцессорными, многофункциональными устройствами и выпускаются в двух конструктивных исполнениях: щитовом для монтажа на щите и модульном для монтажа на DIN-рейку.
Преобразователи ТР обеспечивают:
- индикацию измеренных величин и сигналов управления;
- архивирование измеренных значений;
- программное регулирование;
- формирование управляющих сигналов в соответствии с законами регулирования:
Т - позиционный
П - пропорциональный
ПИ - пропорционально-интегральный
ПД - пропорционально-дифференциальный
ПИД - пропорционально-интегрально-дифференциальный
ПДД - пропорционально-дифференциально-дифференциальный
- передачу информации по стандартным цифровым интерфейсам RS232/485.
Преобразователи ТР предназначены для работы со следующими датчиками (сигналами):
- термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009;
- термоэлектрические преобразователи (ТП) по ГОСТ Р 8.585-2001;
- унифицированные сигналы постоянного тока и напряжения по ГОСТ 26.011-80.
Преобразователи ТР выпускаются следующих модификаций, отличающихся набором выполняемых функций и подключаемых датчиков:
ТР101 - универсальный одноканальный;
ТР102 - универсальный многоканальный (от двух до четырех каналов);
ТР103П - программный трехканальный;
ТР106П - программный многоканальный (от двух до шести каналов).
Степень защиты преобразователей ТР от проникновения пыли и воды IP 54 по ГОСТ 14254-96.

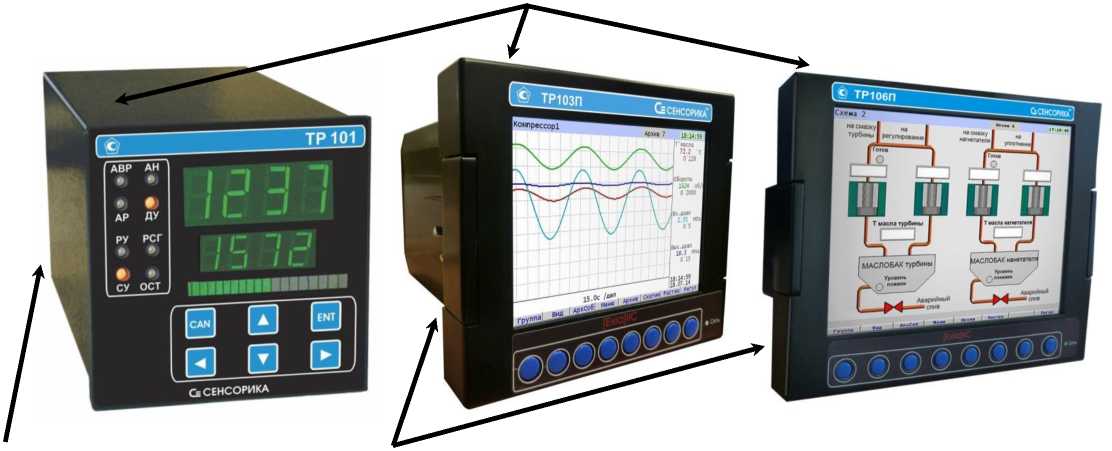

Общий вид преобразователей ТР представлен на рисунках 1-3.
Место нанесения знака поверки
Место пломбирования
Место пломбирования
Рисунок 3 - Фото общего вида преобразователя ТР106П с указанием места пломбирования и нанесения знака поверки
Рисунок 1 - Фото общего вида преобразователя ТР101, ТР102 (на примере ТР101) с указанием места пломбирования и нанесения знака поверки
Рисунок 2 - Фото общего вида преобразователя ТР103П с указанием места пломбирования и нанесения знака поверки
Программное обеспечение
Идентификационные данные программного обеспечения преобразователей ТР указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Преобразователь измерительный |
ТР101 |
ТР102 |
ТР103П |
ТР106П |
|
Идентификационное наименование ПО |
CPU_TR 101.hex |
CPU_TR 102.hex |
TR106.E XE |
TR106.E XE |
|
Номер версии (идентификационный номер) ПО |
0.26 |
0.12 |
2.23 |
2.23 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
Защита программного обеспечения преобразователей ТР от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Метрологические и технические характеристики представлены в таблице 2.
|
Таблица 2 - Метрологические и технические ха |
рактеристики | |
|
Наименование характеристики |
Значение характеристики |
Примечание |
|
Диапазоны измерений входных сигналов: - тока, мА - напряжения, мВ - ТЭДС при работе с ТП, мВ в температурном эквиваленте, °С - сопротивления при работе с ТС, Ом в температурном эквиваленте, °С |
от 0 до 5; от 0 до 20 от 4 до 20 от 0 до 100 от 0 до 1000 от -9,5 до +69,6 от -200 до +2500 от 17,2 до 395,2 от -200 до +850 | |
|
Пределы допускаемой основной приведенной : диапазону измерений погрешности, % |
±0,25 |
Класс точности 0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % |
±0,25 | |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением напряжения питания, % |
±0,25 | |
|
Напряжение питания, В |
~22О-25о (50175 Гц) |
Монтаж на щите |
|
= 24141 |
Монтаж на DIN-рейку | |
|
Потребляемая мощность, Вт, не более |
10 | |
|
Габаритные размеры, мм, не более (ширинахвысотахдлина) |
96х96х130 167x144x200 |
Монтаж на щите |
|
170x125x60 |
Монтаж на DIN-рейку | |
|
Масса, кг, не более |
3,0 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, %, не более |
от +5 до +50 80 | |
|
Средняя наработка на отказ, ч, не менее |
50000 | |
|
Средний срок службы, лет, не менее |
10 | |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на лицевую панель преобразователя ТР методом шелкографии.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь измерительный регулирующий ТР |
КПЛШ.466429.0ХХ1) |
1 |
|
Формуляр |
КПЛШ.466429.0ХХ1)ФО |
1 |
|
Руководство по эксплуатации |
КПЛШ.466429.032 РЭ |
1 |
|
Диск CD с прикладным ПО |
_ |
1 |
|
Стяжной кронштейн |
0002 |
2 |
|
Комплект ЗИП |
_ |
1 |
|
Методика поверки |
_ |
1 |
|
1) ХХ - определяется модификацией преобразователя | ||
Сведения о методах измерений
Методика измерений содержится в документах КПЛШ.466429.032 РЭ «Преобразователь измерительный регулирующий ТР101. Руководство по эксплуатации», КПЛШ.466429.040 РЭ «Преобразователь измерительный регулирующий ТР102. Руководство по эксплуатации», КПЛШ.466429.052 РЭ «Преобразователь измерительный многоканальный регулирующий ТР106П, ТР103П, ТР106П/2, ТР103П/2. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне (1-10’16-30) А;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
