Индикаторы ИЧ и ИЧЦ
| Номер в ГРСИ РФ: | 64188-16 |
|---|---|
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
Индикаторы ИЧ и ИЧЦ (далее - ИЧ и ИЧЦ) предназначены для измерения размеров и контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64188-16 |
| Действует | по 16.06.2026 |
| Наименование | Индикаторы |
| Модель | ИЧ и ИЧЦ |
| Приказы |
№1894 от
04.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9a04e4ff-b232-2b67-6817-d2a477a48f7f |
Производитель / Заявитель
ООО НПП «ЧИЗ», РОССИЯ, 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
55315
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 53632 (97%) |
| Неуспешных поверок (СИ непригодно) | 1683 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
64188-16: Описание типа
2016-64188-16.pdf
Файл устарел
|
Скачать | 100.2 КБ | |
|
64188-16: Методика поверки
2016-mp64188-16.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
64188-16: Описание типа
2016-64188-16-1.pdf
|
Скачать | 100.2 КБ | |
|
64188-16: Описание типа
2025-64188-16.pdf
|
Скачать | 193 КБ | |
|
64188-16: Методика поверки
2016-mp64188-16-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Индикаторы ИЧ и ИЧЦ (далее - ИЧ и ИЧЦ) предназначены для измерения размеров и контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание
Индикаторы ИЧ и ИЧЦ представляют собой цилиндрический корпус со встроенным передаточным механизмом, круговой шкалой внутри ободка (или электронно-цифровым табло для индикаторов ИЧЦ) и двумя втулками, расположенными в диаметральной плоскости корпуса, служащими направляющими для измерительного стержня, который передает измеряемое значение параметра стрелке (электронно-цифровое табло для индикаторов ИЧЦ). Принцип действия индикаторов основан на преобразовании линейного перемещения наконечника в соответственное перемещение стрелок циферблата (или изменению значения на электронно-цифровом табло для индикаторов ИЧЦ), по положению стрелки относительно шкалы производится измерения величины измеряемого параметра (или по электронно-цифровым табло в случае с ИЧЦ). Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством ободка, для ИЧЦ посредством нажатия на клавишу «Zero». Нижняя втулка(гильза) служит присоединительным элементом для установки ИЧ и ИЧЦ на стойку, штатив. Крепление ИЧ и ИЧЦ так же может осуществляться за ушко.
Индикаторы используются в комплекте с дополнительной технологической оснасткой -стойкой, штативом.

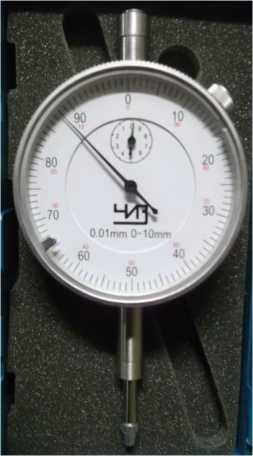

Внешний вид ИЧ и ИЧЦ представлен на рисунках 1, 2.
Рисунок 2 - Индикатор ИЧЦ
Рисунок 1 - Индикатор ИЧ
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Обозначение |
Диапазон измерен ий, мм |
Цена деления (дискретность отсчета), мм |
Наибольшая разность погрешностей индикатора |
Наи-больше е измери -тельное усилие, Н |
Колебание измерительного усилия, Н |
Размах показаний, мкм | |||
|
на любом участке диапазона измерени я, мм |
на всем диапазо не измерен ий А, мкм | ||||||||
|
при прямом или обратном ходе |
при изменении направления движения измерительн ого стержня | ||||||||
|
А 0,1 |
А 1 | ||||||||
|
1 |
2 |
3 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
ИЧ-2 |
0-2 |
0,01 |
4 |
8 |
10 |
1,5 |
0,4 |
0,5 |
3 |
|
ИЧ-2 |
0-2 |
0,01 |
6 |
10 |
12 |
1,5 |
0,4 |
0,5 |
3 |
|
ИЧ-3 |
0-3 |
0,01 |
4 |
8 |
10 |
1,5 |
0,4 |
0,5 |
3 |
|
ИЧ-3 |
0-3 |
0,01 |
6 |
10 |
15 |
1,5 |
0,4 |
0,5 |
3 |
|
ИЧ-5 |
0-5 |
0,01 |
4 |
8 |
12 |
1,5 |
0,6 |
0,5 |
3 |
|
ИЧ-5 |
0-5 |
0,01 |
6 |
10 |
16 |
1,5 |
0,6 |
0,5 |
3 |
|
ИЧ-10 |
0-10 |
0,01 |
4 |
8 |
15 |
1,5 |
0,6 |
0,5 |
3 |
|
ИЧ-10 |
0-10 |
0,01 |
6 |
10 |
20 |
1,5 |
0,6 |
0,5 |
3 |
|
ИЧ-25 |
0-25 |
0,01 |
4 |
8 |
22 |
3,0 |
1,8 |
1,0 |
5 |
|
ИЧ-25 |
0-25 |
0,01 |
6 |
10 |
30 |
3,0 |
1,8 |
1,0 |
6 |
|
ИЧ-50 |
0-50 |
0,01 |
10 |
15 |
40 |
5,0 |
1,8 |
1,2 |
6 |
|
ИЧ-100 |
0-100 |
0,01 |
15 |
20 |
50 |
5,0 |
2,0 |
1,2 |
6 |
|
ИЧ-1 0,001 |
0-1 |
0,001 |
- |
- |
5 |
3,0 |
2,0 |
- |
3 |
|
ИЧ-2 0,002 |
0-2 |
0,002 |
- |
- |
5 |
3,0 |
2,0 |
- |
3 |
|
ИЧЦ 10 0,01 |
0-10 |
0,01 |
- |
- |
30 |
1,5 |
0,6 |
- |
10 |
|
ИЧЦ 10 0,005 |
0-10 |
0,005 |
- |
- |
25 |
1,5 |
0,6 |
- |
10 |
|
ИЧЦ 10 0,002 |
0-10 |
0,002 |
- |
- |
10 |
1,5 |
0,6 |
- |
4 |
Продолжение таблицы 1
|
1 |
2 |
3 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
ИЧЦ 10 0,001 |
0-10 |
0,001 |
- |
- |
10 |
1,5 |
0,6 |
- |
3 |
|
ИЧЦ 12,5 0,01 |
0-12,5 |
0,01 |
- |
- |
30 |
2,0 |
0,9 |
- |
10 |
|
ИЧЦ 12,5 0,005 |
0-12,5 |
0,005 |
- |
- |
25 |
2,0 |
0,9 |
- |
10 |
|
ИЧЦ 12,5 0,002 |
0-12,5 |
0,002 |
- |
- |
10 |
2,0 |
0,9 |
- |
4 |
|
ИЧЦ 12,5 0,001 |
0-12,5 |
0,001 |
- |
- |
10 |
2,0 |
0,9 |
- |
3 |
|
ИЧЦ 25 0,01 |
0-25 |
0,01 |
- |
- |
30 |
3,0 |
1,6 |
- |
10 |
|
ИЧЦ 25 0,005 |
0-25 |
0,005 |
- |
- |
25 |
3,0 |
1,6 |
- |
10 |
|
ИЧЦ 25 0,002 |
0-25 |
0,002 |
- |
- |
16 |
3,0 |
1,6 |
- |
4 |
|
ИЧЦ 25 0,001 |
0-25 |
0,001 |
- |
- |
15 |
3,0 |
1,6 |
- |
3 |
|
ИЧЦ 50 0,01 |
0-50 |
0,01 |
- |
- |
40 |
5,0 |
1,8 |
- |
10 |
|
ИЧЦ 50 0,005 |
0-50 |
0,005 |
- |
- |
35 |
5,0 |
1,8 |
- |
10 |
|
ИЧЦ 50 0,002 |
0-50 |
0,002 |
- |
- |
30 |
5,0 |
1,8 |
- |
4 |
|
ИЧЦ 50 0,001 |
0-50 |
0,001 |
- |
- |
30 |
5,0 |
1,8 |
- |
3 |
Примечание - под Д 0,1, Л 1 понимают алгебраическую разность ординат самой высокой и самой низкой точек кривой погрешности индикатора в пределах любого участка длиной соответственно 0,1 мм и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня.
Таблица 2 - Технические характеристики
|
Обозначение |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Диаметр присоединтельной гильзы, мм |
Отклонение от цилиндричности, мкм |
|
1 |
2 |
3 |
4 |
5 |
|
ИЧ-2 |
120x60x50 |
0,150 |
8 -0,015 |
8 |
|
ИЧ-3 |
120x60x50 |
0,150 |
8 -0,015 |
8 |
|
ИЧ-5 |
120x60x50 |
0,150 |
8 -0,015 |
8 |
|
ИЧ-10 |
120x60x50 |
0,150 |
8 -0,015 |
8 |
|
ИЧ-25 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧ-50 |
200x100x50 |
0,300 |
8 -0,015 |
8 |
|
ИЧ-100 |
250x100x50 |
0,400 |
8 -0,015 |
8 |
|
ИЧ-1 0,001 |
120x60x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧ-2 0,002 |
120x60x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧЦ 10 0,01 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 10 0,005 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 10 0,002 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 10 0,001 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 12,5 0,01 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 12,5 0,005 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
ИЧЦ 12,5 0,002 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 12,5 0,001 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 25 0,01 |
200x100x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 25 0,005 |
200x100x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 25 0,002 |
200x100x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 25 0,001 |
200x100x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 50 0,01 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧЦ 50 0,005 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧЦ 50 0,002 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧЦ 50 0,001 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
Условия эксплуатации:
- Температура окружающей среды плюс (20±5) °С
- Относительная влажность воздуха не более 80 % при температуре плюс 20 °С
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
аблица 3
|
Наименование |
Количество |
|
Индикатор |
1 |
|
Футляр |
1 |
|
Паспорт |
1 |
|
МП-014-05-2016 «Индикаторы ИЧ и ИЧЦ. Методика поверки». |
1 |
Сведения о методах измерений
содержатся в документе «Индикатор ИЧ с ценой деления 0,001; 0,002 мм
ТУ.3942-017-74229882-2014» Паспорт; «Индикатор ИЧЦ ТУ.3942-017-74229882-2014» Паспорт; «Индикатор ИЧ с ценой деления 0,01 мм ТУ.3942-017-74229882-2014» Паспорт.
Нормативные документы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 мм и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 3942- 017-74229882-2014 «Индикаторы. Технические условия»
