Тензорезисторы фольговые ФКПВ
| Номер в ГРСИ РФ: | 64192-16 |
|---|---|
| Категория: | Тензорезисторы |
| Производитель / заявитель: | ФГУП "НПО им.С.А.Лавочкина", г.Химки |
Тензорезисторы фольговые ФКПВ (далее - тензорезисторы) предназначены для измерения деформаций в деталях машин и конструкций при статических и динамических нагрузках.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64192-16 |
| Действует | по 16.06.2026 |
| Наименование | Тензорезисторы фольговые |
| Модель | ФКПВ |
| Приказы |
№2817 от
22.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d32c68e8-62ff-5137-ecab-eaf2cdb7d435 |
Производитель / Заявитель
АО «НПО им. С.А. Лавочкина», РОССИЯ, 141400, Московская обл., г. Химки, Ленинградская ул., д. 24
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
64192-16: Описание типа
2016-64192-16.pdf
Файл устарел
|
Скачать | 207.5 КБ | |
|
64192-16: Методика поверки
2016-mp64192-16.pdf
Файл устарел
|
Скачать | 753.2 КБ | |
|
64192-16: Описание типа
2016-64192-16-1.pdf
|
Скачать | 207.5 КБ | |
|
64192-16: Описание типа
2025-64192-16.pdf
|
Скачать | 356.2 КБ | |
|
64192-16: Методика поверки
2016-mp64192-16-1.pdf
|
Скачать | 753.2 КБ |
Описание типа
Назначение
Тензорезисторы фольговые ФКПВ (далее - тензорезисторы) предназначены для измерения деформаций в деталях машин и конструкций при статических и динамических нагрузках.
Описание
Конструктивно тензорезисторы состоят из чувствительного элемента, изготовленного из тонкой фольги, закрепленной с помощью связующего на подложке. От воздействия внешних факторов окружающей среды чувствительный элемент тензорезисторов сверху защищен пленочным слоем непроводящего материала (протекторная защита). Тензорезисторы предназначены для разовой наклейки и являются ^восстанавливаемыми изделиями. Общий вид тензорезисторов фольговых ФКПВ представлен на рисунке 1.
Принцип действия тензорезисторов основан на тензорезистивном эффекте, то есть на свойстве проводников изменять свое сопротивление при деформации.
Конструктивные конфигурации тензорезисторов:
- одиночные тензорезисторы с параллельным расположением нитей чувствительного элемента относительно продольной оси тензорезисторов и способностью измерять деформации растяжения или сжатия при одноосном напряженном состоянии;
- тензорезисторные розетки с расположением двух, трех или четырех чувствительных элементов на одной подложке под определенным углом (45°, 90°, 120°, 180°) и способностью измерять деформации сдвига или деформации в двух или трех направлениях, совпадающих с главными осями тензорезисторов;
- тензорезисторная мембрана для измерений радиальных и тангенциальных деформаций;
- тензорезисторные цепочки, предназначенные для измерений распределения деформаций по длине в одном направлении.
Условное обозначение тензорезисторов имеет вид следующий вид:
[I]Ф[П][Ш][IV]-[V]-[VI]-[VП]-[VШ].
Группа знаков [I] - количество тензорезисторов на подложке (для цепочек перед цифрой, обозначающей количество тензорезисторов, ставится буква «Ц», для мембран - «М»).
Знак «Ф» - обозначение типа чувствительного элемента (фольга).
Группа знаков [II] - толщина фольги, мкм.
Группа знаков [III] - обозначение материала фольги: «К» - константан, «НМ» -никель-молибден, «НХ» - нихром, «ЖХ» - железо-хром-алюминий).
Группа знаков [IV] - обозначение связующего: «ВЛ» - лак ВЛ-931, «ОС» -органосиликаты, «ПИ» - полиимидные лаки, «ПА» - полиамидоимидные лаки.
Группа знаков [V] - длина чувствительного элемента (номинальная база), мм.
Группа знаков [VI] - номинальное электрическое сопротивление, Ом
Группа знаков [VII] - обозначение модификации тензорезистора (два или три знака).
Первый знак - цифра, обозначает наличие или отсутствие общих выводов у группы тензорезисторов на одной подложке:
а) для тензорезисторов, не имеющих общих выводов, а также, для одиночных тензорезисторов первая цифра модификации «0»;
б) для розеток и цепочек тензорезисторов, имеющих один общий вывод, - «1»;
в) для тензорезисторов, собранных в полумост, - «2»;
г) для замкнутого моста - «4»;
д) для разомкнутого моста - «5».
Второй знак - цифра, обозначает взаимное расположение и ориентацию отдельных элементов тензорезистора и отдельных тензорезисторов в розетках, мостах, полумостах и цепочках. Для обозначения тензорезисторов одной модификации, с одинаковыми базой и сопротивлением, но имеющих незначительные отличия в топологии (ширина нити, форма и размеры контактных площадок, габаритные размеры и т.п.), используется индекс, например, «011».
Третий знак - буква «Р», ставится при наличии регулятора.
Группа знаков [VIII] - температурный коэффициент линейного расширения материала без множителя 10-6, при установке на который тензорезистор является термокомпенсированным, °С-1
Пример условного обозначения розетки из трех тензорезисторов с базой 5 мм, номинальным сопротивлением 200 Ом, модификации 01 с регулятором, изготовленных из константановой фольги толщиной 3 мкм, термокомпенсированных для материала с температурным коэффициентом линейного расширения 25-10’5 °С-1: 3Ф3КВЛ-5-200-01Р-25.

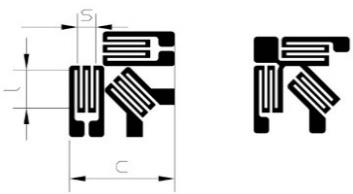

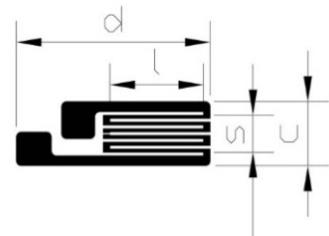

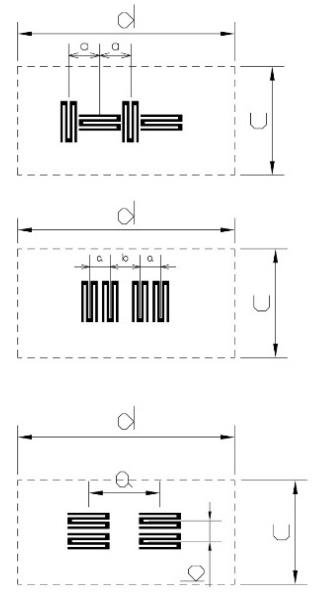

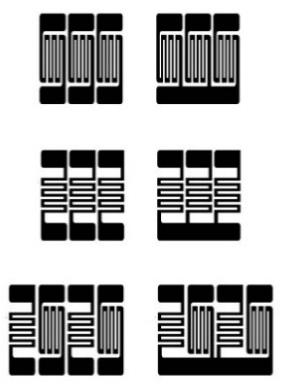

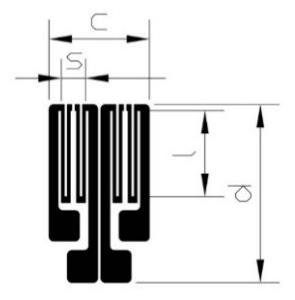

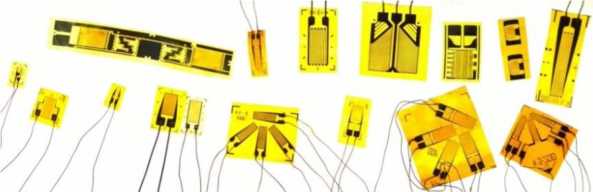

Рисунок 1 - Общий вид тензорезисторов фольговых ФКПВ
Технические характеристики
Типоразмеры, номинальная база, номинальное электрическое сопротивление, габаритные размеры (без толщины) тензорезисторов ФКПВ приведены в таблице 1, метрологические характеристики - в таблице 2.
Таблица 1
|
Обозначение (группы знаков [V]-[VI]-[VII]) |
Количество нитей |
Номинальная база, мм |
Ширина чувствительного элемента, S, мм |
Номинальное электрическое сопротивление, Ом |
Габаритные размеры |
Внешний вид |
|
-1-100-01- |
30 |
1 |
3,0 |
100 |
3,5x3,8 |
■ 1 ТДд 1/1 U| |
|
-1-200-01Р- |
8 |
1 |
0,5 |
200 |
2,7x1,1 | |
|
-1-400-01Р |
26 |
1 |
1,0 |
400 |
3,1x1,8 | |
|
-2-100-01Р- |
6 |
2 |
0,5 |
100 |
3,8x1,2 | |
|
-2-200-011- |
14 |
2 |
0,9 |
200 |
3,0x1,2 | |
|
-2-200-012- |
26 |
2 |
2,1 |
200 |
4,5x2,8 | |
|
-2-200-01Р- |
10 |
2 |
0,7 |
200 |
3,8x1,3 | |
|
-2-400-01- |
20 |
2 |
1,1 |
400 |
3,0x1,4 | |
|
-2-400-011Р- |
14 |
2 |
0,8 |
400 |
4,7х1,5 | |
|
-2-400-012Р- |
20 |
2 |
1,5 |
400 |
4,6х2,0 | |
|
-3-100-01- |
8 |
3 |
1,1 |
100 |
7,1х2,6 | |
|
-3-100-01Р- |
6 |
3 |
0,6 |
100 |
5,4х1,5 | |
|
-3-200-01Р- |
8 |
3 |
0,7 |
200 |
5,7х1,4 | |
|
-3-400-011- |
20 |
3 |
1,6 |
400 |
4,5х2,1 | |
|
-3-400-012- |
24 |
3 |
1,7 |
400 |
4,5х2,1 | |
|
-3-400-013- |
34 |
3 |
2,5 |
400 |
5,3х3,1 | |
|
-3-400-011Р- |
12 |
3 |
1,1 |
400 |
5,7х1,8 | |
|
-3-400-012Р- |
14 |
3 |
1,3 |
400 |
5,7х2,0 | |
|
-3-400-013Р- |
16 |
3 |
1,4 |
400 |
5,5х2,0 | |
|
-3-400-014Р- |
16 |
3 |
1,5 |
400 |
5,5х2,2 | |
|
-3-700-01Р- |
24 |
3 |
1,8 |
700 |
5,7х2,3 | |
|
-5-100-011- |
4 |
5 |
0,6 |
100 |
7,0х1,6 | |
|
-5-100-012- |
10 |
5 |
2,2 |
100 |
7,4х3,0 | |
|
-5-100-013- |
10 |
5 |
2,2 |
100 |
9,9х4,0 | |
|
-5-100-011Р- |
4 |
5 |
0,5 |
100 |
7,4х1,3 | |
|
-5-100-012Р- |
8 |
5 |
1,5 |
100 |
7,0х1,5 | |
|
-5-200-011- |
6 |
5 |
0,7 |
200 |
6,5х1,6 | |
|
-5-200-012- |
14 |
5 |
2,1 |
200 |
8,6х3,2 | |
|
-5-200-013- |
16 |
5 |
2,5 |
200 |
7,3х3,0 | |
|
-5-200-014- |
22 |
5 |
4,4 |
200 |
10,5х7,8 | |
|
-5-200-011Р- |
8 |
5 |
1,3 |
200 |
7,5x2,2 | |
|
-5-200-012Р- |
10 |
5 |
1,2 |
200 |
7,7х2,3 | |
|
-5-200-013Р- |
12 |
5 |
2,0 |
200 |
7,5х2,9 | |
|
-5-400-011- |
14 |
5 |
1,7 |
400 |
6,8х2,0 | |
|
-5-400-012- |
22 |
5 |
2,6 |
400 |
7,3х3,2 | |
|
-5-400-01Р- |
14 |
5 |
1,6 |
400 |
7,7х2,4 | |
|
-5-700-01Р- |
24 |
5 |
2,0 |
700 |
7,8х3,6 | |
|
-10-050-01- |
8 |
10 |
6,8 |
50 |
14,5х6,8 | |
|
-10-100-01- |
10 |
10 |
3,7 |
100 |
12,5x5,1 | |
|
-10-200-01- |
6 |
10 |
1,3 |
200 |
12,2x3,1 | |
|
-20-200-01- |
6 |
20 |
2,5 |
200 |
25,5x6,2 | |
|
-0,5-100-02- |
8 |
0,5 |
0,25 |
100 |
0,8x15 |
1 С 1 1 S 1 1 L ИИ1 , I |
|
-0,5-400-02- |
28 |
0,5 |
0,85 |
400 |
0,6x2,1 | |
|
-2-400-021Р- |
18 |
2 |
2,5 |
400 |
2,6x5,1 | |
|
-2-400-022Р- |
20 |
2 |
1,5 |
400 |
2,2x3,5 | |
|
-3-050-02- |
2 |
3 |
0,25 |
50 |
4,6x1,2 | |
|
-3-200-02Р- |
8 |
3 |
0,7 |
200 |
3,3x2,8 | |
|
-3-400-02Р- |
16 |
3 |
1,4 |
400 |
3,2x3,5 | |
|
-5-200-02Р- |
4 |
5 |
0,4 |
200 |
5,2x2,5 | |
|
-5-400-02- |
14 |
5 |
1,7 |
400 |
5,9x5,2 | |
|
-5-400-02Р- |
12 |
5 |
1,4 |
400 |
5,7x5,5 |
|
Обозначение (группы знаков [vhvihvii]) |
Количество нитей |
Номинальная база, мм |
Ширина чувствительного элемента, S, мм |
Номинальное электрическое сопротивление, Ом |
Габаритные размеры |
Внешний вид |
|
-0,5-050-03- |
16 |
0,5 |
0,7 |
50 |
1,0x2,2 |
। d । ® i |
|
-0,5-100-03- |
8 |
0,5 |
0,25 |
100 |
2,0x0,5 | |
|
-0,5-200-03- |
16 |
0,5 |
0,55 |
200 |
2,0x0,8 | |
|
-1-200-03- |
16 |
1 |
0,6 |
200 |
2,5x0,9 | |
|
-4-400-21Р- |
20 |
4 |
2,6 |
400 |
27x3,8 (межосевое расстояние 17 мм) |
' ° * —I , q |
|
-5-200/700-02- |
6/24 |
5 |
0,7/3,6 |
200 700 |
8,0x4,5 (межосевое расстояние 0 мм) | |
|
-4-400-21Р- |
20 |
4 |
2,6 |
400 |
27x3,8 (межосевое расстояние 17 мм) |
и': с |
|
-5-200/700-02- |
6/24 |
5 |
0,7/3,6 |
200 700 |
8,0x4,5 (межосевое расстояние 0 мм) | |
|
-2-400-03Р- |
18 |
2 |
0,8 |
400 |
5,2x2,0 (межосевое расстояние 1,0 мм) |
1 С 1 |: J |
|
-2-200-04- |
14 |
2 |
1,1 |
200 |
4,3х5,5 |
1 d г |
|
-5-200-04- |
16 |
5 |
2,5 |
200 |
8,5х13,3 | |
|
-2-100-05- |
15 |
2 |
1,8 |
100 |
6,6х3,5 (межосевое расстояние 1,8 мм) |
г НЕ1 |
|
Обозначение (группы знаков [vhvihvii]) |
Количество нитей |
Номинальная база, мм |
Ширина чувствительного элемента, S, мм |
Номинальное электрическое сопротивление, Ом |
Габаритные размеры |
Внешний вид |
|
-2-200-01- |
16 |
2 |
1,3 |
200 |
6,5х7 |
4ii -J— г |
|
-3-100-01- |
10 |
3 |
1,5 |
100 |
8х9 | |
|
-3-200-01- |
8 |
3 |
0,7 |
200 |
8х8 | |
|
-3-400-11- |
15 |
3 |
1,2 |
400 |
8х8 | |
|
-5-200-01- |
16 |
5 |
2,5 |
200 |
12,5х12,5 | |
|
-3-200-01- |
8 |
3 |
1,0 |
200 |
9,5x7 | |
|
-3-400-01Р- |
18 |
3 |
1,6 |
400 |
11,5х10 | |
|
-3-400-11Р- |
17 |
3 |
1,5 |
400 |
10х10 | |
|
Ц (10+1)..-0,5100-01- |
15 |
1,0 |
100 |
9х2,5 (межосевое расстояние 1,0 мм) |
II j III i! iii Illi Illi | |
|
Ц (до 78)..-1-050 13- |
6 |
0,3 |
50 |
62х2,5 (межосевое расстояние 0,3 мм) | ||
|
Ц (до 80)..-1-050 13- |
6 |
0,3 |
50 |
65,5х2,5 (межосевое расстояние 0,3 мм) | ||
|
-2-200-43- |
8 |
2 |
0,3 |
200 |
4х5,2 (межосевое расстояние 0,8/1,7 мм) |
u й и Q • d ■ H -1 “T И И L_ 1 |
|
-3-400-44Р- |
18 |
3 |
1,8 |
400 |
29,5х8 (межосевое расстояние 17/3,8 мм) | |
|
-5-200/700-22Р- |
6/24 |
5 |
0,7/3,6 |
200 700 |
11х9,5 | |
|
-5-400-42Р- |
23 |
5 |
3,0 |
400 |
63х6 (межосевое расстояние 16,0 мм) |
|
Обозначение (группы знаков [vhvihvii]) |
Количество нитей |
Номинальная база, мм |
Ширина чувствительного элемента, S, мм |
Номинальное электрическое сопротивление, Ом |
Габаритные размеры |
Внешний вид |
|
М4Ф3КХХ-10-700-50- |
10 |
700 | ||||
|
М4Ф3КХХ-10- 400-50- |
10 |
400 | ||||
|
М4Ф3КХХ-14- 200-50- |
14 |
200 | ||||
|
М4Ф3КХХ-20- 400-50- |
20 |
400 | ||||
|
М4Ф3КХХ-20- 400-50- |
20 |
400 | ||||
|
М4Ф3КХХ-20-400-50Р- |
20 |
400 | ||||
|
М4Ф3КХХ-40- 400-50- |
40 |
400 |
Таблица 2
|
Параметр |
Значение параметра |
|
Диапазон измеряемых деформаций, млн-1 |
±3000 |
|
Номинальная база, мм* |
0,5; 1,0; 2,0; 3,0; 5,0; 10,0;15,0; 20,0 |
|
Допустимое отклонение от номинальной базы, % |
±10 |
|
Номинальное сопротивление, Ом |
50, 100, 200, 400, 700 |
|
Предельное относительное отклонение сопротивления в партии от номинального для групп качества А, Б, В соответственно, % не более |
±1; ±2; ±5 |
|
Среднее значение чувствительности при нормальных условиях |
От 1,90 до 2,30 |
|
Среднее квадратическое отклонение (СКО) чувствительности при нормальных условиях для групп качества А, Б, В, соответственно, не более |
0,02; 0,03; 0,05 |
|
Нелинейность функции преобразования при нормальных условиях для групп качества А, Б, В соответственно, %, не более |
1; 2; 3 |
|
Среднее значение часовой ползучести при нормальных условиях для групп качества А, Б, В соответственно, %, не более |
±0,5; ±2,0; ±10,0 |
|
СКО часовой ползучести при нормальных условиях для групп качества А, Б, В соответственно, %, не более |
0,2; 0,5; 1,0 |
|
Среднее значение часовой ползучести при максимальной температуре (плюс 80 °C) для групп качества А, Б, В соответственно, %, не более |
±1; ±2; ±5 |
|
СКО часовой ползучести при максимальной температуре для групп качества А, Б, В , соответственно, % не более |
0,5; 1,0; 2,0 |
|
СКО погрешности аппроксимации функции влияния температуры на чувствительность для групп качества А, Б, В, соответственно, не более |
0,02; 0,05; 0,10 |
|
Температурная характеристика сопротивления (ТХС) |
Полином вида £(t) = С0 + с1 • t + С2 • t2 + С3 • t3 |
|
Параметр |
Значение параметра |
|
СКО погрешности аппроксимации, мкОм/Ом, не более |
10; 40 и 100 мкОм/Ом |
|
Максимальное значение ТХС в рабочей области значений температуры, для групп качества А, Б, В, соответственно, мкОм/Ом |
±15; ±20; ±25 |
|
Среднее значение воспроизводимости начального сопротивления для групп качества А, Б, В соответственно, мкОм/Ом, не более |
20; 40;80 |
|
СКО воспроизводимости начального сопротивления для групп качества А, Б, В соответственно, мкОм/Ом, не более |
30; 50; 75 |
|
Среднее значение часового дрейфа при максимальной температуре для групп качества А, Б, В соответственно, мкОм/Ом, не более |
±20; ±100; ±500 |
|
СКО часового дрейфа при максимальной температуре для групп качества А, Б, В соответственно, мкОм/Ом, не более |
5; 20; 60 |
|
Минимальное значение сопротивления изоляции в рабочей области значений температуры для групп качества А, Б, В соответственно, МОм |
200;50; 10 |
|
*- В отдельных случаях тензорезисторы со сложной топологией, по необходимости, могут иметь базу, не указанную выше, например, 4,00 | |
|
Максимальный рабочий ток питания, мА Масса, г, не более Нормальные условия эксплуатации: |
20 20 |
|
- температура воздуха, °С |
от 18 до 25; |
|
- относительная влажность, % |
от 30 до 60. |
Рабочая область значений температуры, °С: от минус 50 до плюс 80.
Вероятность безотказной работы тензорезисторов при знакопеременной деформации ±1000^10-6 не менее 0,90 за 1-107; 2-106; 5-105 циклов нагружения для групп качества А, Б, В соответственно.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 3
|
Обозначение |
Наименование |
Количество, шт. |
|
НПОЛ.У25-5669 |
Тензорезисторы фольговые ФКПВ (модификация в соответствии с заказом) |
в соответствии с заказом |
|
НПОЛ.У25-5669 ПС |
Тензорезисторы фольговые ФКПВ. Паспорт |
1 (на партию) |
|
НПОЛ.У25-5669 ИМ |
Тензорезисторы фольговые ФКПВ. Техническое описание и инструкция по наклейке |
1 (на партию) |
|
МП 3.28.001-2015 |
Тензорезисторы фольговые ФКПВ. Методика поверки |
По заявке |
|
- |
Упаковка |
1 (на партию) |
По согласованию с потребителем комплектность может изменяться.
Сведения о методах измерений
приведены в документе НПОЛ.У25-5669 ИМ «Тензорезисторы фольговые ФКПВ. Техническое описание и инструкция по наклейке».
Нормативные документы
ГОСТ 21616-91 Тензорезисторы. Общие технические условия
ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации
У25-5669ТУ Тензорезистор фольговый. Технические условия
