Толщиномеры ультразвуковые ТУЗ-7
| Номер в ГРСИ РФ: | 64397-16 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО "НПП "Промприбор", г.Москва |
Толщиномеры ультразвуковые ТУЗ-7 (далее по тексту - толщиномеры) предназначены для измерения толщины изделий из различных материалов при одностороннем доступе к ним; измерения скорости распространения продольных ультразвуковых колебаний (УЗК) в металлах при известной толщине.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64397-16 |
| Действует | по 28.06.2026 |
| Наименование | Толщиномеры ультразвуковые |
| Модель | ТУЗ-7 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 218fe7e8-e32f-c814-5cc6-b92ef04a23e1 |
Производитель / Заявитель
ООО "НПП "Промприбор", РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 96 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
64397-16: Описание типа
2016-64397-16.pdf
|
Скачать | 130.2 КБ | |
|
64397-16: Методика поверки
2016-mp64397-16.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Толщиномеры ультразвуковые ТУЗ-7 (далее по тексту - толщиномеры) предназначены для измерения толщины изделий из различных материалов при одностороннем доступе к ним; измерения скорости распространения продольных ультразвуковых колебаний (УЗК) в металлах при известной толщине.
Описание
Принцип действия толщиномера основан на формировании ультразвуковых зондирующих импульсов, приеме ультразвуковых импульсов, отраженных от границы объекта контроля, и измерении времени распространения УЗК в объекте контроля, пропорционального толщине изделия.
Конструкция толщиномера обеспечивает работу в режимах повышенной и пониженной чувствительности для контроля материалов с высоким затуханием УЗК и материалов с повышенным рассеянием УЗК на кристаллической структуре.
Внешний вид толщиномера ультразвукового ТУЗ-7 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид толщиномера ультразвукового ТУЗ-7
Места пломбировки

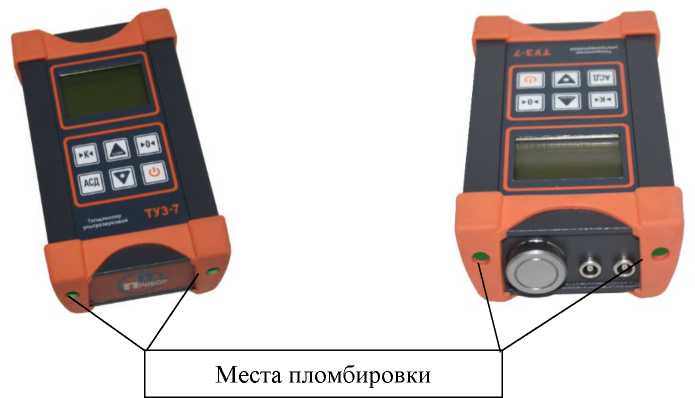

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1. Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TUZ-7 |
|
Номер версии (идентификационный номер) ПО |
не ниже 100 |
Программное обеспечение встроено в электронный блок и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.
Защита программного обеспечения толщиномера соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерения толщины по стали, мм |
от 0,6 до 500 |
|
Диапазон измерения толщины различными пьезоэлектрическими преобразователями (ПЭП) по стали: | |
|
для А112-5-10/2-007, мм |
от 1,2 до 150,0 |
|
для А112-5-15/2-007, мм |
от 1,2 до 500,0 |
|
для А112-7,5-6/2-007, мм |
от 1,0 до 50,0 |
|
для А112-7,5-10/2-007, мм |
от 0,6 до 150,0 |
|
для А112-10-6/2-007, мм |
от 1,0 до 50,0 |
|
Диапазон скоростей распространения УЗК, м/с |
от 1250 до 10000 |
|
Пределы допускаемой основной абсолютной погрешности измерения толщины, мм |
±(0,05 + 0,002-Hx)* |
|
Пределы допускаемой относительной погрешности измерения скорости распространения УЗК, % |
±1,5 |
|
Цена наименьшего разряда при индикации: | |
|
при измерении скорости распространения ультразвука |
1 м/с |
|
при измерении толщины изделия до 199,99 мм |
0,01 мм |
|
при измерении толщины изделия от 200,0 до 500,0 мм |
0,1 мм |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от -20 до +50 |
|
относительная влажность воздуха при температуре 25 °С, % |
98 |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Г абаритные размеры электронного блока, длинахширинахвысота, мм, не более |
135 х 80 х 40 |
|
Масса, кг, не более |
0,5 |
|
* Примечание: где Hx - значение измеренной толщины, мм | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и шильдик толщиномера типографским методом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование и условное обозначение |
Кол-во |
|
Блок электронный |
1 шт. |
|
ПЭП А112-5-10/2-007 |
1 1 1 шт. |
|
Насадка на ПЭП |
1 2 1 шт. |
|
Щелочная батарея типа «АА» |
2 шт. |
|
Руководство по эксплуатации ТУЗ-7.76005454.01 РЭ |
1 экз. |
|
Сумка |
1 шт. |
|
1 Дополнительное количество ПЭП - по отдельному заказу. 2тт__ Дополнительное количество насадок на ПЭП - по отдельному заказу. | |
Поверка
осуществляется в соответствии с методикой поверки, приведенной в руководстве по эксплуатации толщиномера ТУЗ-7.76005454.01 РЭ (раздел 13) и утвержденной ФГУП «ВНИИМС» в апреле 2016 г.
Основные средства поверки:
- Комплекты образцовых ультразвуковых мер КМТ176М-1, регистрационный номер в Федеральном информационном фонде № 6578-78;
- Комплекты образцов с искусственными отражателями КМД4-У (образцы МД4-У), регистрационный номер в Федеральном информационном фонде № 35581-07.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ТУ 4276-038-76005454-2015 «Толщиномер ультразвуковой ТУЗ-7. Технические условия».
Другие Толщиномеры
