Твердомеры универсальные Q3000CS, Q3000C
Номер в ГРСИ РФ: | 64398-16 |
---|---|
Категория: | Твердомеры |
Производитель / заявитель: | Фирма "Qness GmbH", Австрия |
64398-16: Описание типа СИ | Скачать | 98.3 КБ |
Твердомеры универсальные Q3000CS, Q3000C (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 64398-16 |
Наименование | Твердомеры универсальные |
Модель | Q3000CS, Q3000C |
Срок свидетельства (Или заводской номер) | 28.06.2021 |
Производитель / Заявитель
Фирма "Qness GmbH", Австрия
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 16 |
Найдено поверителей | 8 |
Успешных поверок (СИ пригодно) | 16 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 01.12.2024 |
Поверители
Скачать
64398-16: Описание типа СИ | Скачать | 98.3 КБ |
Описание типа
Назначение
Твердомеры универсальные Q3000CS, Q3000C (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.
Описание
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан:
для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;
для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры изготавливаются в модификациях Q3000CS, Q3000C, которые отличаются габаритными размерами, массой и рабочим пространством. Символ "C" в названии твердомера означает наличие у твердомера винтового стола.
Твердомеры имеют сенсорный дисплей с помощью которого происходит управление процессом измерения твердости.

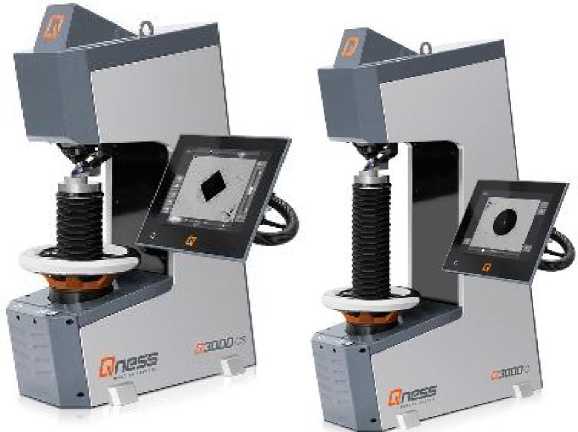

Внешний вид твердомеров приведен на рисунке 1.
а) б)
Рисунок 1 - Внешний вид твердомеров: а - Q3000CS; б - Q3OOOC
Программное обеспечение
Программное обеспечение (далее — ПО) используется для управления твердомером, записью, хранением и статистической обработки результатов измерений. Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Для модификаций Q3000CS, Q3000C | |
Идентификационное наименование ПО |
Qpix T12 |
Номер версии (идентификационный номер ПО) |
3.4.17 и выше |
Цифровой идентификатор ПО |
_ |
Уровень защиты ПО твердомеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Для модификаций Q3000CS, Q3000C Испытательные нагрузки, Н......................................................................98 - 29430
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал
Роквелла, %........................................................................................................................................±0,5
Диапазоны измерений твердости по шкалам Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
Шкалы Роквелла |
Диапазон измерений твердости |
Пределы допускаемых абсолютных погрешностей |
hra |
от 70 HRA до 93 HRA |
±1,2 |
hrb |
от 25 Hrb до 100 Hrb |
±2,0 |
HRC |
от 20 HRC до 35 HRC |
±2,0 |
от 35 HRC до 55 HRC |
±1,5 | |
от 55 HRC до 70 HRC |
±1,0 |
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Супер-Роквелла, %..........................................................................................................................±0,66
Диапазоны измерений твердости по шкалам Супер-Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Таблица 3
Шкалы Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемых абсолютных погрешностей |
HRN15 |
70 - 94 |
±1,0 |
HRN30 |
40 - 76 |
±2,0 |
76 - 86 |
±1,0 | |
HRN45 |
20 - 78 |
±2,0 |
HRT15 |
62 - 93 |
±2,0 |
HRT30 |
15 - 70 |
±3,0 |
70 - 82 |
±2,0 | |
HRT45 |
10 - 72 |
±3,0 |
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %
Диапазоны измерений твердости по шкалам Бринелля ...........................................................................................................8 - 450НВ
.....................................................................................................95 - 650HBW
Пределы допускаемой относительной погрешности при измерении твердости по шкалам Бринелля, %
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал
Виккерса, %
Диапазон измерений твердости по шкалам Виккерса..................................50 - 1500 HV
Пределы допускаемой относительной погрешности при измерении твердости по шкалам Виккерса, %
Условия эксплуатации: - температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Параметры электрического питания: - напряжение, В...................................................................................................230/110
- частота, Гц
Габаритные размеры (длина x ширина x высота), мм, не более: модификация Q3000CS.................................................................................................640x645x888
модификация Q3000C..................................................................................................776x645x1109
Рабочее пространство (высота х длина), мм, не менее: модификация Q3000CS...........................................................................................................180x180
модификация Q3000C............................................................................................................340x260
,
Потребляемая мощность, Вт: модификации Q3000CS, Q3000C
Масса, кг, не более: модификация Q3000CS
модификация Q3000C
Знак утверждения типа
наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Твердомер универсальный Q3000CS, Q3000C (по заказу)......................................1шт.
Аксессуары (по заказу).....................................................................1 комплект
Наконечники, объективы и образцовые меры твердости (по заказу)..............1 комплект
Вспомогательные принадлежности........................................................................1 комплект
Руководство по эксплуатации Q3000CS, Q3000C............................................................1 шт.
Поверка
осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки (эталоны): эталонные меры твердости по шкалам Бринелля, Роквелла, Супер-Роквелла и Виккерса 2-го разряда по ГОСТ 9031-75.
Сведения о методах измерений
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу.
ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер -Р оквеллу).
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения.
Нормативные документы
ГОСТ 8.062-85 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса.
ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
