Усилители заряда и напряжения АР5030-ХХ
| Номер в ГРСИ РФ: | 64434-16 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Усилитель заряда и напряжения АР5030-ХХ (далее по тексту - усилитель) предназначен для измерения, преобразования и усиления высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64434-16 |
| Действует | по 29.06.2031 |
| Наименование | Усилители заряда и напряжения |
| Модель | АР5030-ХХ |
| Приказы |
№913 от
14.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d41ca468-3167-2894-be9f-1454853ba85c |
Производитель / Заявитель
ООО «ГлобалТест», РОССИЯ, 607185, Нижегородская область, г. Саров, ул. Павлика Морозова, д. 6
Поверка
| Методика поверки / информация о поверке |
А3009.117.МП-16 Усилитель заряда и напряжения АР5030-ХХ. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 28 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 24.05.2026 |
Поверители
Скачать
|
64434-16: Описание типа
2016-64434-16.pdf
|
Скачать | 106.9 КБ | |
|
64434-16: Методика поверки
2016-mp64434-16.pdf
Файл устарел
|
Скачать | 885.8 КБ | |
|
64434-16: Описание типа
2026-64434-16.pdf
|
Скачать | 503.8 КБ | |
|
64434-16: Методика поверки
А3009.117.МП-16
2016-mp64434-16-1.pdf
|
Скачать | 885.8 КБ |
Описание типа
Назначение
Усилитель заряда и напряжения АР5030-ХХ (далее по тексту - усилитель) предназначен для измерения, преобразования и усиления высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.
Описание
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д., далее -датчики) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или напряжения при работе с датчиками со встроенным согласующим усилителем.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания. Конструкция усилителя допускает многоканальное (до 16 каналов) исполнение в одном корпусе. Количество каналов указывается в обозначении через дефис.
Питание усилителя осуществляется от порта USB компьютера или от сетевого адаптера напряжением (5,0±0,2) В.
Нанесение знака поверки на усилитель не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки или самоклеящейся наклейки на заднею панель корпуса.

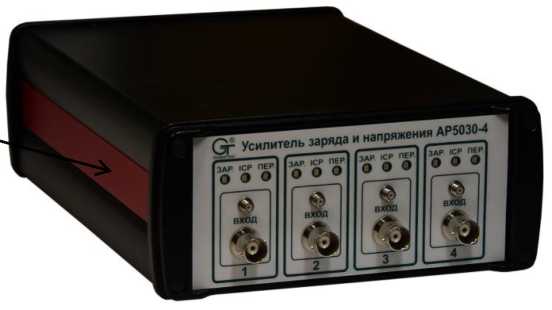

Внешний вид 4-х канального исполнения усилителя представлен на рисунке 1.
Место нанесения знака утверждения типа
а) передняя панель
Место нанесения пломбы-этикетки

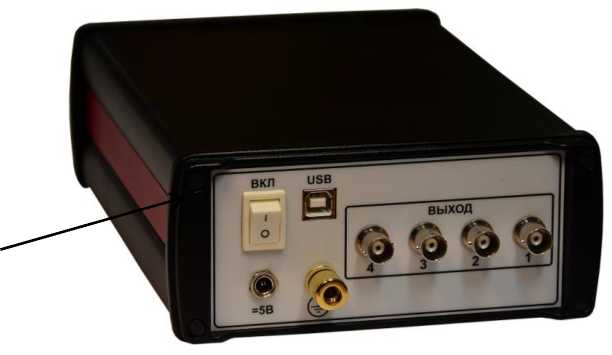

б) задняя панель
Рисунок 1 - Внешний вид усилителя заряда и напряжения АР5030-4
Программное обеспечение
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования и частот среза ФНЧ и ФВЧ. Метрологические характеристики усилителя нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО__________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АБКЖ.00022-01 |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (с использованием алгоритма CRC32) |
* |
|
* Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.050ПС. | |
Технические характеристики
Метрологические и технические характеристики усилителя приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики усилителя
|
Наименование характеристики |
Значение |
|
Максимальный входной заряд (пик), пКл, не менее |
±3,5-104 |
|
Максимальное входное напряжение (пик), В, не менее |
±3,5 |
|
Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл |
от 0,1 до 100 |
|
Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5) |
от 1 до 100 |
|
Диапазон нормирования (шаг 0,01) коэффициента преобразования |
от 1 до 9,99 |
|
Пределы основной относительной погрешности установки коэффициента преобразования на частоте 1 кГц, % |
±0,8 |
|
Пределы дополнительной погрешности установки коэффициента преобразования в температурном диапазоне от 0 до плюс 50 °С, % |
±0,5 |
|
Рабочий диапазон частот, Гц |
от 0,2 до 100000 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот от 3 до 30000 Гц, % |
±0,4 |
|
Частоты среза встроенных ФВЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 % на частоте среза (соответствует ряду: 1, 2, 3, 4, 5, 6, 7, 8, 9), Гц |
от 0,21) до 200 |
|
Частоты среза встроенных ФНЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 % на частоте среза (соответствует ряду: 1, 2, 3, 4, 5, 6, 7, 8, 9), кГц |
от 0,1 до 100 |
|
Максимальное выходное напряжение (пик), В, не менее |
±3,5 |
|
Выходное сопротивление, Ом, не более |
100 |
|
СКЗ шума, приведенного к входу, в режиме преобразования напряжения в диапазоне частот от 3 Гц до 30 кГц, мкВ, не более |
20 |
|
СКЗ шума, приведенное к входу, в режиме преобразования заряда для ёмкости датчика 1 нФ в диапазоне частот от 3 Гц до 30 кГц, пКл, не более |
20Ч0-3 |
|
Режим питания датчиков со встроенным усилителем: - напряжение, В - ток, мА |
24±2 от 3 до 15 |
|
Ток потребления усилителя, мА, не более |
400 |
|
Габаритные размеры усилителя (ширинахвысотахглубина), мм, не более |
1572)х75х236 |
|
Масса усилителя, кг, не более |
1,52) |
|
1) ФВЧ 0,2 Гц на частоте среза имеет затухание минус 30 % 2) Для исполнения АР5030-4 | |
Рабочие условия эксплуатации усилителя:
- температура окружающего воздуха от 0 до плюс 50 °С;
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах, без
конденсации влаги.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
наносится на лицевую панель с помощью самоклеящейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.050ПС и руководства по эксплуатации АБКЖ.431134.050РЭ типографским способом в левом верхнем углу.
Комплектность
Комплектность усилителя приведена в таблице 3.
Таблица 3 - Комплектность усилителя
|
Обозначение |
Наименование |
Количество |
|
АБКЖ.431134.050 |
Усилитель заряда и напряжения АР5030-ХХ |
1 |
|
АБКЖ.431134.050ПС |
Усилитель заряда и напряжения АР5030-ХХ. Паспорт |
1 |
|
АБКЖ.00022-01 34 |
АР5030 Explorer. Руководство оператора |
1 |
|
АБКЖ.00022-01 |
Компакт-диск установочный |
1 |
|
Кабель интерфейсный USB А-В |
1 | |
|
АБКЖ.431134.050РЭ |
Усилитель заряда и напряжения АР5030-ХХ. Руководство по эксплуатации |
одно на партию |
|
Усилитель заряда и напряжения АР5030-ХХ. Методика поверки | ||
|
Блок питания |
по требованию | |
|
Эквивалент емкостной Е1000 | ||
|
Эквивалент электрический Е0.95, Е3.3 |
Сведения о методах измерений
приведены в руководстве по эксплуатации на усилитель АБКЖ.431134.050РЭ «Усилитель заряда и напряжения АР5030-ХХ. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
АБКЖ.431134.050ТУ Усилитель заряда и напряжения АР5030-ХХ. Технические
условия
