Датчики вибрации модели PVS 3
| Номер в ГРСИ РФ: | 64465-16 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | Фирма "GRUNDFOS Holding A/S", Дания |
Датчики вибрации модели PVS 3 (далее датчики) предназначены для измерений виброскорости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64465-16 |
| Действует | по 29.06.2026 |
| Наименование | Датчики вибрации |
| Модель | модели PVS 3 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 81878b3e-0f30-c882-f218-81a2791022ae |
Производитель / Заявитель
Фирма "GRUNDFOS Holding A/S", ДАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
64465-16: Описание типа
2021-64465-16.pdf
|
Скачать | 309.9 КБ | |
|
64465-16: Методика поверки
2021-mp64465-16.pdf
|
Скачать | 590.6 КБ |
Описание типа
Назначение
Датчики вибрации модели PVS 3 (далее датчики) предназначены для измерений виброскорости.
Описание
Датчики представляют собой трёхосевые вибропреобразователи инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
В корпусе датчика заключены три чувствительных элемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу.
Встроенный в датчик микроконтроллер производит однократное интегрирование и одновременно обрабатывает данные виброскорости по трём осям и переводит их в интегральный аналоговый токовый выходной сигнал 4-20 мА, пропорциональный суммарной виброскорости по осям X, Y, Z.

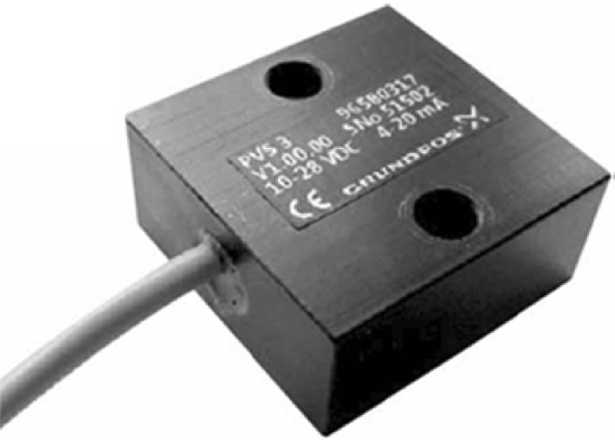

Общий вид датчиков вибрации модели PVS 3 представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков вибрации модели PVS 3
Программное обеспечение (ПО) служит для считывания цифрового выходного сигнала с встроенного вибропреобразователя, обработки данных и перевода информации в аналоговый выходной сигнал.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой датчика и процессом измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровеню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
[VIB Sensor] |
|
Номер версии (идентификационный номер) ПО |
не ниже [V01.00.05] |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 20 |
|
Диапазон рабочих частот, Гц |
от 2 до 160 |
|
Пределы допускаемой относительной погрешности измерений виброскорости в диапазоне рабочих частот и диапазоне рабочих температур, % |
±6 |
|
Нормальные условия измерений: температура окружающей среды, °С |
20±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от 0 до +70 |
|
Параметры электрического питания: -напряжение постоянного тока, В |
от 12 до 24 |
|
Выходной сигнал в диапазоне измерений, мА |
от 4 до 20 |
|
Габаритные размеры (длина х ширинах высота), мм, не более |
45x40x20 |
|
Масса, кг, не более |
0,3 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Датчик вибрации |
PVS 3 |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования»
Нормативные документы
Техническая документация GRUNDFOS Holding A/S.
