Адгезиметры электронные АМЦ2-20, АМЦ2-50, АМЦ2-70, АМЦ2М-20, АМЦ2М-50, АМЦ2М-70

Назначение

Адгезиметры электронные АМЦ2-20, АМЦ2-50, АМЦ2-70, АМЦ2М-20, АМЦ2М-50, АМЦ2М-70 (далее - адгезиметры) предназначены для измерений усилия отслаивания при определении адгезионной прочности (адгезии) защитных покрытий из полимерных лент по методу А в соответствии с требованиями ГОСТ Р 51164-98.

Описание

Принцип действия адгезиметров основан на преобразовании усилия отслаивания (отрыва) защитного покрытия в аналоговый электрический сигнал и далее в цифровую форму с последующей цифровой обработкой на однокристальной ЭВМ с выдачей результата измерений (минимальное, максимальное, среднеинтегральное значения) на буквенно-цифровое табло и выходной разъем интерфейса (в некоторых модификациях адгезиметра). В качестве первичного измерительного преобразователя используется тензометрический датчик.

Адгезиметры выполнены в корпусе из диэлектрического материала. В верхней части корпуса имеется дугообразная ручка удержания прибора и приложения усилия отрыва, в нижней части - крюк для захвата образцов, сзади - батарейный отсек. Модификации с литерой М имеют анатомический корпус и крюк для захвата образцов на обратной стороне. Для снятия показаний на лицевой панели расположено буквенно-цифровое табло и кнопки управления.

Модификации адгезиметров отличаются предельными значениями диапазона измерений адгезии и конструкцией. Модификации без литеры М имеют четырёхразрядное буквенно-цифровое табло, модификации с литерой М имеют пятиразрядное буквенно-цифровое табло, что обеспечивает отображение информации с более высокой разрешающей способностью. Адгезиметры всех модификаций могут иметь исполнение с USB интерфейсом для выдачи результатов измерений на компьютер с последующей обработкой, при таком исполнении в название прибора через пробел добавляется литера U.

Внешний вид адгезиметра приведен на рисунках 1 и 2, схема пломбирования от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 3.

Заводской номер наносится на этикетку, выполненную типографским способом, на заднюю панель адгезиметров в виде наклейки. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус адгезиметров не предусмотрено.

Рисунок 1 - Внешний вид адгезиметров АМЦ2-20, АМЦ2-50, АМЦ2-70

Рисунок 2 - Внешний вид адгезиметров АМЦ2М-20, АМЦ2М-50, АМЦ2М-70

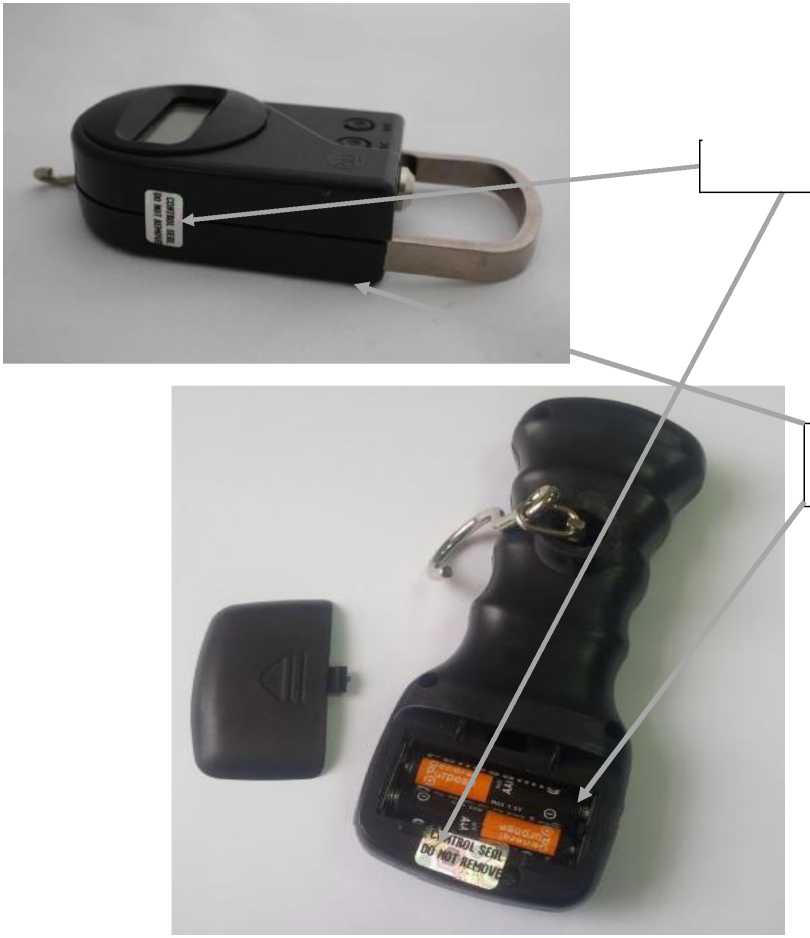

Места пломбирования

Место нанесения

заводского номера

Рисунок 3 - Схема пломбирования электронного блока от несанкционированного доступа и место нанесения заводского номера

Программное обеспечение

Встроенное программное обеспечение (ПО Adhesim) обеспечивает чтение данных первичного измерительного преобразователя, обработку, хранение, отображение результатов измерений на встроенном средстве отображения информации, ввод команд пользователя через встроенное средство ввода команд, передачу информации в реальном времени через интерфейс USB на ПК, позволяет инициировать выполнение измерительного цикла, определяет минимальное, максимальное и среднее значение адгезии. Прямой доступ к ПО Adhesim отсутствует. Внешнее программное обеспечение (ПО Адгезиметр или DMAViewer в зависимости от модификации) считывает данные с памяти адгезиметра в порт USB персонального компьютера и обеспечивает обработку данных в графическом формате.

Таблица 1 - Идентификационные признаки ПО

Конструкция адгезиметров исключает возможность несанкционированного влияния на ПО СИ и первичную измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с ГОСТ Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

- адгезиметр электронный (модификация по заказу) ...................................................................1 шт;

- упаковка .........................................................................................................................................1 шт;

- элемент питания ............................................................................................................................2 шт;

- приспособление по захвату плёнки ..........................................................................................1 шт.*;

- интерфейсный кабель ................................................................................................................1 шт.*;

- внешнее программное обеспечение .........................................................................................1 шт.*;

- руководство по эксплуатации. АПРД.431262.006 РЭП или АПРД.431262.007 РЭП

( в зависимости от модификации) ................................................................................................. 1 экз;

- методика поверки.....................................................................................................................1 экз*.

Примечание - позиции, помеченные знаком * поставляются опционально.

Сведения о методах измерений

приведены в разделе 8 «Порядок работы» документа АПРД.431262.006 РЭП «Адгезиметры электронные АМЦ2-20, АМЦ2-50, АМЦ2-70. Руководство по эксплуатации, паспорт» и в разделе 8 «Порядок работы» документа АПРД.431262.007 РЭП «Адгезиметры электронные АМЦ2М-20, АМЦ2М-50, АМЦ2М-70. Руководство по эксплуатации, паспорт».

Нормативные документы

ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии

АПРД.431262.006ТУ Адгезиметры электронные АМЦ2-20, АМЦ2-50, АМЦ2-70.

Технические условия

АПРД.431262.007ТУ Адгезиметры электронные АМЦ2М-20, АМЦ2М-50, АМЦ2М-70.

Технические условия
