Система измерений количества и показателей качества нефти "Обустройство Ярудейского месторождения на период пробной эксплуатации"
| Номер в ГРСИ РФ: | 64614-16 |
|---|---|
| Производитель / заявитель: | ЗАО "ИПФ Вектор", г.Тюмень |
Система измерений количества и показателей качества нефти «Обустройство Ярудейского месторождения на период пробной эксплуатации» (далее - СИКН) предназначена для измерений массового расхода (массы) нефти.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 64614-16 | |||||||||
| Наименование | Система измерений количества и показателей качества нефти "Обустройство Ярудейского месторождения на период пробной эксплуатации" | |||||||||
| Приказы |
№142 от
29.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5eae0ffa-bb9a-3843-8af8-055fc85f9993 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ИПФ Вектор», РОССИЯ, 625031, Тюменская область, г. Тюмень, ул. Шишкова, 88
Поверка
| Методика поверки / информация о поверке |
МП 1770-14-2025 ГСИ. Система измерений количества и показателей качества нефти "Обустройство Ярудейского месторождения на период пробной эксплуатации". Методика поверки.
(с 29.01.2026)
МП 64614-16 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти «Обустройство Ярудейского месторождения на период пробной эксплуатации». Методика поверки
(по 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
64614-16: Описание типа
2016-64614-16.pdf
|
Скачать | 155.1 КБ | |
|
64614-16: Методика поверки
2016-mp64614-16.pdf
Файл устарел
|
Скачать | 555.9 КБ | |
|
64614-16: Описание типа
2026-64614-16.pdf
|
Скачать | 459.6 КБ | |
|
64614-16: Методика поверки
2016-mp64614-16-1.pdf
Файл устарел
|
Скачать | 555.9 КБ | |
|
64614-16: Методика поверки
МП 1770-14-2025
2026-mp64614-16.pdf
|
Скачать | 2.7 MБ | |
|
64614-16: Методика поверки
МП 64614-16
2016-mp64614-16-2.pdf
|
Скачать | 555.9 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти «Обустройство Ярудейского месторождения на период пробной эксплуатации» (далее - СИКН) предназначена для измерений массового расхода (массы) нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, преобразователей давления, температуры, плотности, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.
СИКН представляет собой единичный экземпляр измерительной системы.
Конструктивно СИКН состоит из следующих функционально объединенных блоков:
- блок фильтров;
- блок измерительных линий (БИЛ), в состав которого входят две рабочие и одна контрольно-резервная измерительные линии;
- блок измерений показателей качества нефти (БИК);
- система сбора и обработки информации (СОИ).
Основные средства измерений, применяемые в составе СИКН, приведены в таблице 1.
Таблица 1
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion модификации CMF 400 с вторичным преобразователем MVD 2700 |
45115-10 |
|
Преобразователи измерительные Rosemount 644 |
56381-14 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Датчики давления Метран-150TG |
32854-13 |
|
Преобразователи давления измерительные EJX 530А |
28456-09 |
|
Преобразователи (датчики) давления измерительные EJ* |
59868-15 |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователь плотности жидкости измерительный модели 7835 |
52638-13 |
|
Преобразователь плотности и расхода CDM модификации CDM100P |
63515-16 |
|
Влагомер нефти поточный УДВН-1пм |
14557-15 |
|
Измерительно-вычислительный комплекс «Вектор-02» |
43724-10 |
|
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-06 |
В состав СИКН входят показывающие средства измерений температуры и давления утвержденных типов.
Возможность нанесения знака поверки на СИКН не предусмотрена. Заводской номер СИКН в цифровом формате (№ 76) нанесен методом лазерной гравировки на маркировочную табличку, закрепленную справа от входных дверей блок-бокса БИЛ СИКН.
Программное обеспечение
СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса (ИВК) «Вектор-02» и ПО автоматизированного рабочего места (АРМ) оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК «Вектор-02» |
АРМ Вектор | |
|
Идентификационное наименование ПО |
icc mt |
Module1.bas |
|
Номер версии (идентификационный номер) ПО |
6.4.1 |
9.13 |
|
Цифровой идентификатор ПО |
4B7038A5 |
F4A39456G |
Цифровые идентификаторы вычисляются по алгоритму CRC32.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

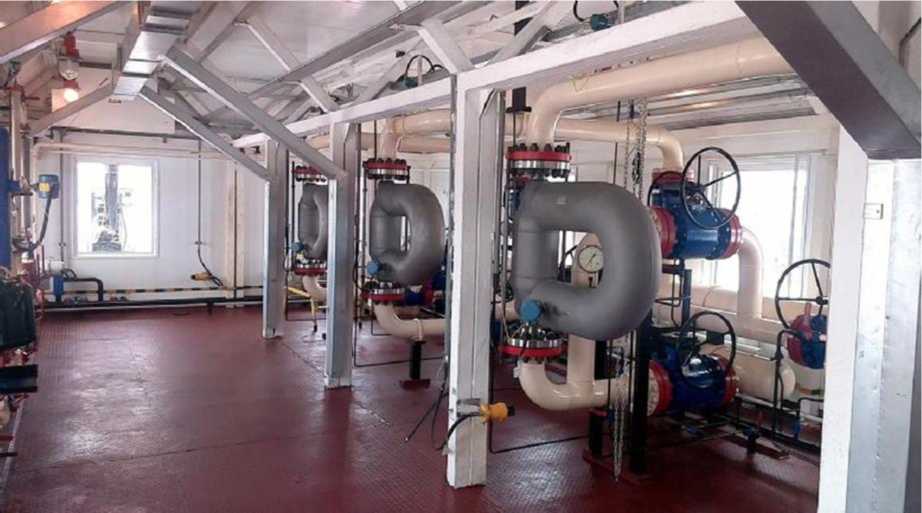

Рисунок 1 - Общий вид СИКН
Технические характеристики
Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефти, т/ч |
от 65 до 722 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 4 - Основные технические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
Рабочий диапазон давления, МПа |
от 1,5 до 10 |
|
Рабочий диапазон температуры, °С |
от +35 до +70 |
|
Рабочий диапазон плотности нефти в рабочих условиях, кг/м3 |
от 802,6 до 890 |
|
Массовая доля воды в нефти, %, не более |
0,5 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Давление насыщенных паров, кПа, не более |
66,7 |
|
Содержание свободного газа |
не допускается |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - для первичных измерительных преобразователей; - для ИВК и АРМ оператора |
от 0 до +50 от +15 до +35 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц |
(220/380) +10 %%% (50±1) |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации методом штемпелевания.
Комплектность
Комплектность СИКН приведена в таблице 5.
Таблица 5 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти «Обустройство Ярудейского месторождения на период пробной эксплуатации» |
— |
1 шт. |
|
Инструкция по эксплуатации |
— |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) ЦПС Ярудейского месторождения ООО «ЯРГЕО» на период пробной эксплуатации», регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2025.51624, аттестованным ООО «МКАИР», свидетельство об аттестации методики (метода) измерений № 0198/RA.RU.314369/2025 от 26.05.2025 г.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
