Системы измерения перемещений Вт 67 (далее - системы) предназначены для измерения перемещений и преобразования их в аналоговый электрический сигнал (напряжение постоянного тока).

Информация по Госреестру

Основные данные
Номер по Госреестру 64653-16
Действует по 02.08.2031
Наименование Системы измерения перемещений
Модель Вm 67
Модификации Вm 67
Вm 67-01
Вm 67-02
Вm 67-03
Вm 67-04
Вm 67-05
Вm 67-06
Вm 67-07
Вm 67-08
Вm 67-09
Вm 67-10
Вm 67-11
Вm 67-12
Вm 67-13
Вm 67-14
Приказы
1128 от 09.06.2026 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ a7d6ad81-defd-c3c4-9b82-dc396a03db5f
Производитель / Заявитель

АО «НИИФИ», РОССИЯ, 440026, г. Пенза, ул. Володарского, 8/10

Поверка

Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 419 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 25.06.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Системы измерения перемещений Вm 67 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

64653-16: Описание типа
2016-64653-16.pdf Файл устарел
Скачать 121.1 КБ
64653-16: Методика поверки
2016-mp64653-16.pdf Файл устарел
Скачать 398.6 КБ
64653-16: Описание типа
2016-64653-16-1.pdf
Скачать 121.1 КБ
64653-16: Описание типа
2026-64653-16.pdf
Скачать 146.2 КБ
64653-16: Методика поверки
2016-mp64653-16-1.pdf
Скачать 398.6 КБ

Описание типа

Назначение

Системы измерения перемещений Вт 67 (далее - системы) предназначены для измерения перемещений и преобразования их в аналоговый электрический сигнал (напряжение постоянного тока).

Описание

Системы состоят из преобразователя перемещений ПДИ 045 (преобразователь) с кабельной перемычкой и промежуточного усилительно-преобразующего преобразователя Вт 5423 (промежуточный преобразователь), обеспечивающего формирование выходного сигнала.

Преобразователь представляет собой преобразователь индуктивно-трансформаторного типа. Внутри цилиндрического корпуса размещены рабочая и компенсационные катушки. Выводы обмоток выведены в виде кабельной перемычки, заканчивающейся розеткой для подключения к промежуточному преобразователю.

Принцип работы систем основан на изменении положения ферромагнитной гайки вала изделия относительно торца преобразователя, закрепленного на неподвижной части изделия, вследствие чего изменяется индуктивность рабочей и компенсационной обмоток преобразователя. Изменение индуктивности приводит к изменению напряжения на этих обмотках. Разность напряжений подается на промежуточный преобразователь, где переменное напряжение усиливается и преобразуется в стандартный электрический сигнал в виде напряжения постоянного тока.

Несанкционированный доступ к месту настройки невозможен без повреждения корпуса.

Общий вид систем приведен на рисунке 1, габаритные и установочные размеры на рисунке 2.

Маркировка индекса исполнения выполняется методом гравирования на боковой поверхности промежуточного преобразователя Вт 5423 в виде буквенно-цифрового обозначения, заводского номера - в виде цифрового обозначения (рисунок 1).

Нанесение знака поверки на системы не предусмотрено.

Варианты исполнения системы приведены в таблице 1.

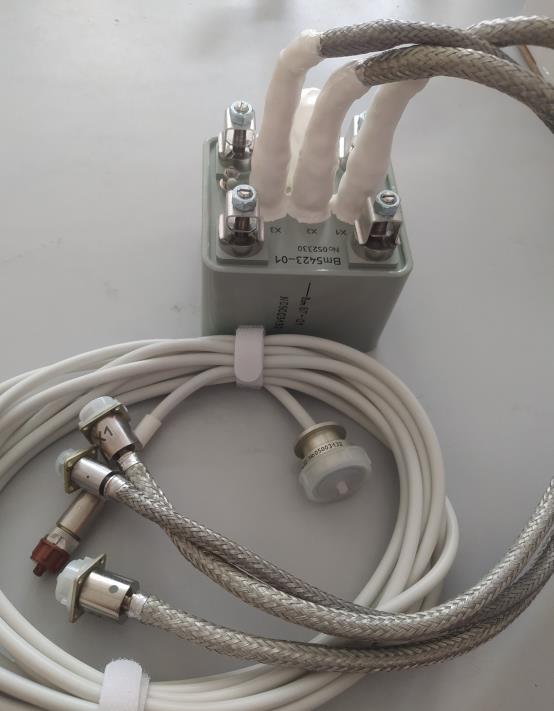

Рисунок 1 - Общий вид системы

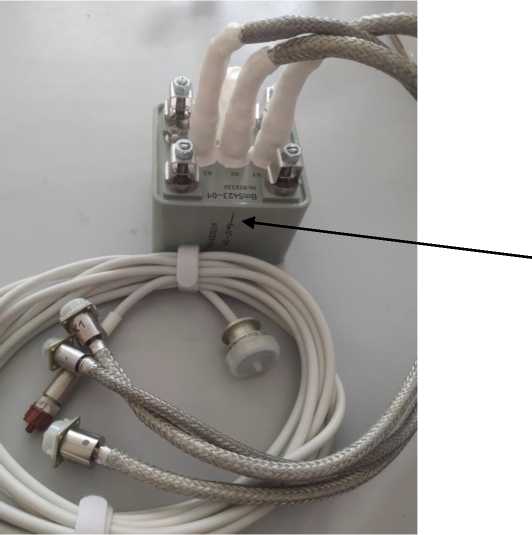

Место нанесения маркировки исполнения и заводского номера системы

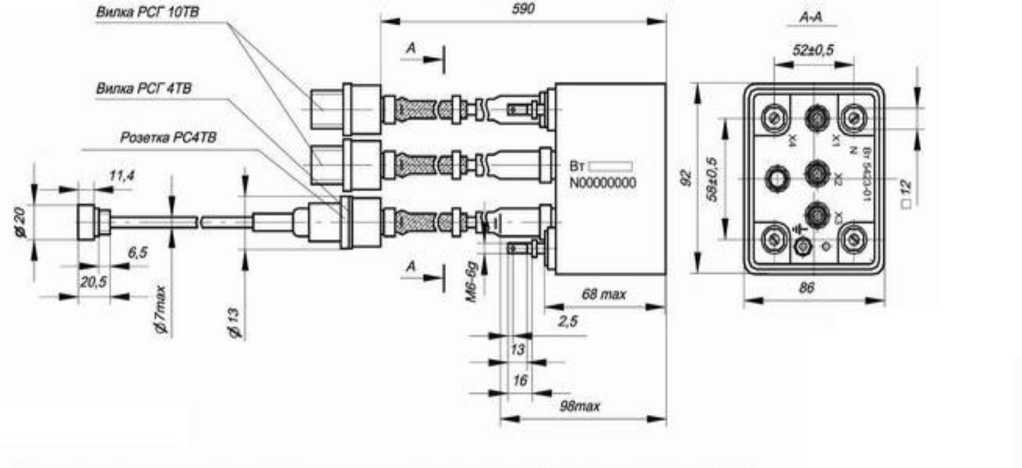

Рисунок 2 - Габаритно-установочные размеры системы

Таблица 1

Индекс и вариант исполнения

Преобразователь

Промежуточный преобразователь

Измеряемый зазор

Длина кабельной перемычки преобразователя, мм

Вт 67

ПДИ 045

Вт 5423

осевой радиальный

5015

Вт 67-01

ПДИ 045-02

Вт 5423-01

осевой

5015

Вт 67-02

ПДИ 045-03

Вт 5423-01

радиальный

5015

Вт 67-03

ПДИ 045-01

Вт 5423-01

осевой

5015

Вт 67-04

ПДИ 045-04

Вт 5423-01

радиальный

5015

Вт 67-05

ПДИ 045-05

Вт 5423-01

осевой

1515

Вт 67-06

ПДИ 045-06

Вт 5423-01

радиальный

1515

Вт 67-07

ПДИ 045-07

Вт 5423-01

осевой

2015

Вт 67-08

ПДИ 045-08

Вт 5423-01

радиальный

2015

Вт 67-09

ПДИ 045-09

Вт 5423-01

осевой

2515

Вт 67-10

ПДИ 045-10

Вт 5423-01

радиальный

2515

Вт 67-11

ПДИ 045-11

Вт 5423-01

осевой

3015

Вт 67-12

ПДИ 045-12

Вт 5423-01

радиальный

3015

Вт 67-13

ПДИ 045-13

Вт 5423-01

осевой

5015

Вт 67-14

ПДИ 045-14

Вт 5423-01

радиальный

5015

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон измерений перемещений, мм

от 0,1 до 2,8

Начальное значение выходного сигнала, В

от 0 до 0,5

Номинальное значение выходного сигнала, В

от 5,5 до 6,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений перемещений, %

± 2

Нелинейность градуировочной характеристики, %:

-во всем диапазоне

-в диапазоне от 0,1 до 2,2 мм включ.

15

12

Масса, кг, не более:

-Вт 67

-Вт 67-01 - Вт 67-14

1,0

1,5

Ток потребления, А, не более

0,1

Напряжение питания, В

(27 ^)

Температура окружающей среды, °С

от минус 100 до 50

Габаритные размеры, мм:

-для ПДИ 045

-для промежуточного преобразователя Вт5423

от 1515 до 5015 590x92x86

Установочные размеры преобразователя ПДИ 045

М 12x0,5

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система

Вт 67

1 шт.

Розетка (для системы Вт 67)

Вт 6.604.044-01

1 шт.

Габаритный чертеж:

- для системы Вт 67

- для систем Вт 67-01, Вт 67-02, Вт 67-05 - Вт 67-14

- для систем Вт 67-03, Вт 67-04

Вт 1.430.041 ГЧ,

Вт 2.787.045 ГЧ

Вт 1.430.044-01 ГЧ

Вт 1.430.044-03 ГЧ

1 экз.

1 экз.

1 экз.

1 экз.

Схема электрическая подключения:

- для системы Вт 67

- для систем Вт 67-01 - Вт 67-04

- для систем Вт 67-05 - Вт 67-14

Вт 1.430.044 Э5

Вт 1.430.044-01 Э5

Вт 1.430.044-02 Э5

1 экз.

1 экз.

1 экз.

Формуляр

Вт 1.430.044ФО

1 экз.

Техническое описание и инструкция по эксплуатации

Вт 3.211.041ТО

1 экз.

Техническое описание и инструкция по эксплуатации

Вт 1.430.044ТО

1 экз.

Технологическая инструкция

583.25200.00023

1 экз.

Методика поверки

-

1 экз.

Сведения о методах измерений

содержатся в п. 5 технического описания и инструкции по эксплуатации Вт 1.430.044ТО.

Нормативные документы

Система измерения перемещений Вт 67. Технические условия Вт 1.430.044ТУ.
