Термопреобразователи сопротивления 4,68,**,**; 4,69,**,** и Exia,*,**,** ( в дальнейшем термопреобразователи) предназначены для измерений температуры корпусов или вкладышей подшипников больших машин во взрывоопасных зонах и в зонах, опасных по воспламенению горючей пыли.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64687-16 |
| Действует | по 02.08.2031 |
| Наименование | Термопреобразователи сопротивления |
| Модель | 4, 68, **, **; 4, 69, **, ** и Exia, *, **, ** |
| Приказы |
№2152 от
07.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 280cd39b-a00a-1016-8abb-5db2d0fb4cde |
Производитель / Заявитель
Фирма "Dittmer Temperaturfuhler GmbH & Co. KG", Германия; Фирма "Dittmer G.b.R.", Германия (срок свидетельства: 02.08.2021 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2382
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2378 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
64687-16: Описание типа
2021-64687-16-1.pdf
Файл устарел
|
Скачать | 546.5 КБ | |
|
64687-16: Методика поверки
2021-mp64687-16.pdf
Файл устарел
|
Скачать | 156 КБ | |
|
64687-16: Описание типа
2021-64687-16.pdf
|
Скачать | 546.5 КБ | |
|
64687-16: Методика поверки
2021-mp64687-16-1.pdf
|
Скачать | 156 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления 4,68,**,**; 4,69,**,** и Exia,*,**,** ( в
дальнейшем термопреобразователи) предназначены для измерений температуры корпусов или вкладышей подшипников больших машин во взрывоопасных зонах и в зонах, опасных по воспламенению горючей пыли.
Описание
Принцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры. Чувствительный элемент термопреобразователей из платиновой проволоки помещен в защитную арматуру. У термопреобразователей 4,68,**,** чувствительный элемент помещен в трубку из нержавеющей стали, завальцованную с одного конца. При обозначении термопреобразователей применена специальная кодировка, так в обозначении 4,68,**,** первые ** - длина измерительной трубки термопреобразователя, следующие ** - длина кабеля. Переход от термостойкого кабеля внутри трубки к постоянно присоединенному многожильному кабелю размещен в металлической втулке. Термопреобразователи 4,69,**,** с гибкой измерительной частью, на конце которой крепится чувствительный элемент в гильзе из нержавеющей стали. Кодировка обозначения 4,69,**,** -первые ** - длина измерительной линии термопреобразователя следующие ** - длина кабеля. Переход от термостойкого кабеля из политетрафторэтилена к постоянно присоединенному многожильному кабелю размещен в металлической втулке. Чувствительный элемент термопреобразователей Exia,*,**,** встроен в защитную трубку из нержавеющей стали и соединяется при помощи выводов с клеммной головкой, закрепленной на защитной трубке. Кодировка обозначения Exia,*,**,** - первая *- тип головки термопреобразователя,
следующие **- длина измерительной трубки, и последние ** - диаметр измерительной трубки. Термопреобразователи Exia,*,**,** имеют 4 модификации Exia,J,**,**, Exia,B,**,**,
Exia,D,**,**. Exia,V,**,**, отличающиеся конструктивным оформлением головки.
Пломбирование термопреобразователей сопротивления не предусмотрено.
Заводской номер наносится на шильдик или наклейку, прикрепленную к корпусу термопреобразователя. Конструкция термопреобразователя не предусматривает нанесение знака поверки на корпус.
Кодировки обозначения термопреобразователей приведены в таблице 3.

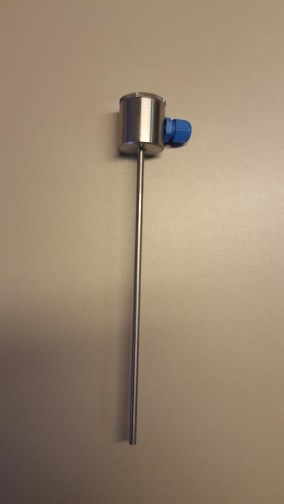

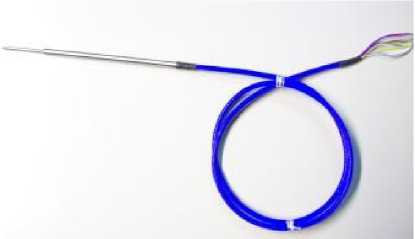

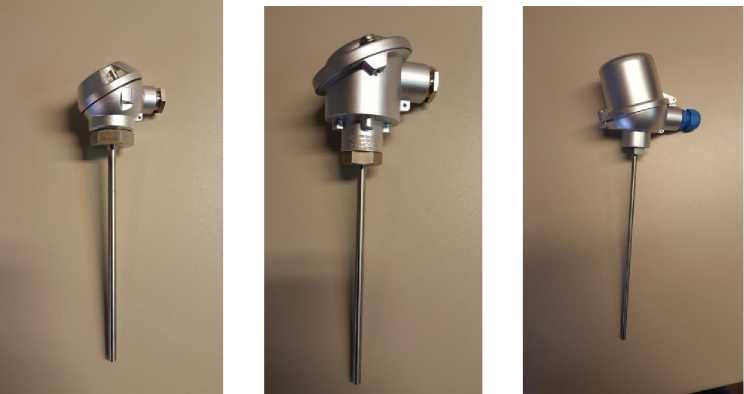

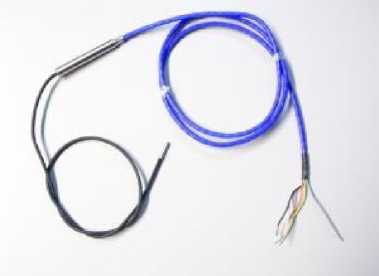

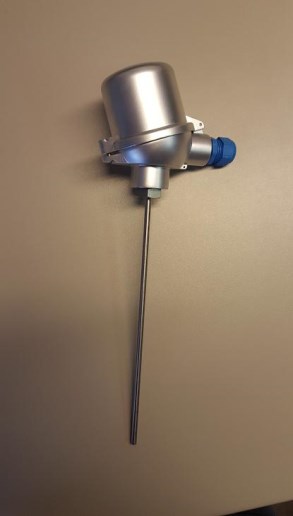

Общий вид термопреобразователей приведен на рис.1
468 ****
469 ****
Exia,*,**,**
Мод. Exia,J,**,** Exia,B,**,** Exia,D,**,** Exia,V,**,**
Рисунок 1 - общий вид термопреобразователей
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1-Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
4 68 **** |
4 69 **** |
Exia,*,**,** , мод. Exia,J,**,**; Exia,B,**,**; Exia,D,**,**; Exia,V,**,** | |
|
Номинальная статическая характеристика, (НСХ) |
1х Pt100, 2х Pt100 | ||
|
Класс допуска |
А, В, 1/3 класса В, 1/5 класса В в соответствии с ГОСТ 6651-2009 | ||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | ||
|
Диапазон измерений температуры, °С |
от - 60 до +200 | ||
|
Температурный коэффициент, °С-1 |
0,00385 | ||
|
Пределы допускаемой абсолютной погрешности, °С |
класс А ±(0,15 + 0,002 | t |), класс В ±(0,3 + 0,005 | t |), 1/3 класса В ±(0,1+ 0,0017 | t |), 1/5класса B ±(0,06 + 0,0010 | t |), где t-измеренная температура | ||
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
4 68 **** |
4 69 **** |
Exia,*,**,** , мод. Exia,J,**,**; Exia,B,**,**; Exia,D,**,**; Exia,V,**,** | |
|
Схема внутренних соединений |
2-х, 3- х , 4-х проводная в соответствии с ГОСТ 6651-2009 | ||
|
Время термической реакции to,63, в воде, с, не более |
0,06 |
0,06 |
0,06 |
|
Степень защиты от воды и пыли |
IP64 |
IP64 |
IP64 |
|
Диаметр измерительной трубки ( гильзы ), мм |
от 3 до 6 |
от 3 до 6 |
от 3 до 15 |
|
Длина измерительной трубки ( или измерительной линии), мм |
до 1000 |
до 5000 |
до 2000 |
|
Длина кабеля, мм |
до 20000 |
- | |
|
Материал измерительной трубки (или измерительной линии) |
нержавеющая сталь |
политетрафторэтилен/ нержавеющая сталь |
нержавеющая сталь |
|
Масса, кг, не более |
0,28 |
0,28 |
1,0 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от -60 до +80 до 95 без конденсации влаги при температуре 35 °С |
от -60 до +100 до 95 без конденсации влаги при температуре 35°С | |
|
Срок службы, лет |
8 | ||
|
Средняя наработка на метрологический отказ, ч |
40 000 | ||
|
Маркировка взрывозащиты и защиты от воспламенения горючей пыли |
PB Ex ia I Mb X 1Exia IICT6/T4 Gb X Ex ia IIIC T135°C Db |
(для всех мод. кроме Exia,V,**,**) Ga/Gb Ex ia IICT6/T4 X Ex ia IIIB T100°C Da/Db (для мод. Exia,V,**,** 0Exia IICT6/T4 Ga X , Ex ia IIIB T135°C Da/Db | |
Таблица 3-Кодировки обозначения термопреобразователей
|
тип |
* |
, |
** |
, |
** |
|
4,68 |
, |
, |
длина измерительной трубки,(мм x 10) от 0 до 99 мм 00 от 100 до 199 мм 01 от 200 до 299 мм 02 от 300 до 399 мм 03 максимум 1000 мм 10 |
, |
длина кабеля, (мм x 100) от 0 до 990 мм 00 от 1000 до 1999 мм 01 от 2000 до 2999мм 02 от 3000 до 3999 мм 03 максимум 20000 мм 20 |
|
4,69 |
, |
, |
длина измерительной линии, (мм x 100) от 0 до 99 мм 00 от 100 до 199 мм 01 от 200 до 299 мм 02 от 300 до 399 мм 03 максимум 5000 мм 50 |
, |
длина кабеля, (мм x 100) от 0 до 990 мм 00 от 1000 до 1999 мм 01 от 2000 до 2999мм 02 от 3000 до 3999 мм 03 максимум 20000 мм 20 |
|
Exia |
вид головки J B D V |
, |
длина измерительной трубки, мм от 0 до 99 мм 00 от 100 до 199 мм 01 от 200 до 299 мм 02 от 300 до 399 мм 03 максимум 2000мм 20 |
, |
диаметр измерительной трубки, мм 03 04 05 06 максимум 15 |
Знак утверждения типа
наносится на титульные листы паспорта типографским способом
Комплектность
Таблица 3 - Комплектность термопреобразователей
|
Наименование |
Обозначение |
Кол-во |
|
Термопреобразователь сопротивления |
в соответствии с заказом |
по заказу |
|
Паспорт на русском языке |
в соответствии с заказом |
1 экз.* |
|
* на каждый термопреобразователь | ||
Сведения о методах измерений
приведены в разделе 4 Паспортов на термопреобразователи сопротивления 4,69,10,01;
4,68,01,01; Exia,B,06,02.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «Dittmer Temperaturfuhler GmbH & Co.KG»
