Калибраторы давления малогабаритные "ЭЛЕМЕР-КДМ-030"
| Номер в ГРСИ РФ: | 64695-16 |
|---|---|
| Производитель / заявитель: | ООО НПП "Элмика", г.Москва |
Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» (далее по тексту -КДМ-030) предназначены для измерений давления, воспроизведения и измерений электрических сигналов силы постоянного тока, измерений сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И и приборов, использующих HART-протокол для обмена информацией.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64695-16 |
| Действует | по 12.08.2031 |
| Наименование | Калибраторы давления малогабаритные |
| Модель | "ЭЛЕМЕР-КДМ-030" |
| Приказы |
№1248 от
24.06.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 84db44a8-78a3-cefb-502b-354ab420ddf4 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 801 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
64695-16: Описание типа
2024-64695-16.pdf
|
Скачать | 445.3 КБ | |
|
64695-16: Методика поверки
2016-mp64695-16.pdf
|
Скачать | 819.8 КБ |
Описание типа
Назначение
Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» (далее по тексту -КДМ-030) предназначены для измерений давления, воспроизведения и измерений электрических сигналов силы постоянного тока, измерений сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И и приборов, использующих HART-протокол для обмена информацией.
Описание
Принцип работы КДМ-030 заключается в:
- измерении давления с использованием встроенного преобразователя давления или внешнего преобразователя давления эталонного ПДЭ-020, ПДЭ-020И (далее - ПДЭ);
- измерении выходного электрического сигнала силы постоянного тока поверяемых (калибруемых или градуируемых) датчиков давления или вторичных преобразователей;
- установке единиц измерений, нуля, сетевого адреса поверяемых (калибруемых, градуируемых) датчиков давления по HART-протоколу;
- подстройке электрического сигнала силы постоянного тока, подстройке сенсора поверяемых (калибруемых, градуируемых) датчиков давления по HART-протоколу;
- считывании измеренного значения величины, единицы измерений и диапазона по HART-протоколу;
- сравнении показаний ПДЭ и поверяемого датчиков давления;
- воспроизведении электрических сигналов силы постоянного тока;
- создании протоколов поверки (калибровки или градуировки) с данными, включающими рассчитанную расширенную неопределенность в каждой поверяемой (калибруемой) точке, и возможности распечатывания их на принтере;
- обеспечении сбора, хранения, архивирования и передачи данных в компьютер;
- связи планшетного компьютера и приборов, использующих HART-протокол.
КДМ являются:
- по числу каналов измерения эталонного давления - одноканальными (измерение сигнала от встроенного или внешнего ПДЭ);
- по числу каналов измерения электрических сигналов силы постоянного тока - одноканальными;
- по числу каналов воспроизведения электрических сигналов силы постоянного тока -одноканальными;
- по числу каналов тестирования реле поверяемых (калибруемых или градуируемых) средств измерений - одноканальными.
Принцип действия КДМ-030 основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента ПДЭ.
Измеряемое давление через защитную разделительную мембрану воздействует на чувствительный элемент, что приводит к изменению сопротивления его тензорезисторов, соединенных по мостовой схеме. Выходной электрический сигнал напряжения разбаланса моста чувствительного элемента, пропорциональный измеряемому давлению, поступает на электронное устройство ПДЭ-020 для усиления и преобразования в цифровой код значения измеряемого давления.
Для индикации измеренных преобразователями значений давления при эксплуатации используется КДМ-030 и индикатор ПДЭ-020И.
Принцип действия КДМ-030 в режиме измерения электрических сигналов силы постоянного тока основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через интерфейс USB или Bluetooth. Через HART-интерфейс осуществляется связь с приборами по HART-протоколу. Наличие указанных интерфейсов обеспечивает возможность работы КДМ-030 с эталонными и поверяемыми средствами измерений как автономно, так и с компьютером, объединяя их в единое автоматизированное рабочее место «АРМ КДМ».
Принцип действия КДМ-030 в режиме воспроизведения калиброванных сигналов силы постоянного тока основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микропроцессорным модулем, в аналоговые сигналы и передачу их на соответствующий выход КДМ-030.
Встроенный в КДМ-030 стабилизатор напряжения (24 В) обеспечивает питанием первичные преобразователи с выходным унифицированным сигналом постоянного тока или выходной канал воспроизведения электрических сигналов силы постоянного тока.
КДМ-030 выполнен в виде портативного ручного прибора, на передней панели которого расположен жидкокристаллический LCD-дисплей (исполнение ЭЛЕМЕР-КДМ-030L) и OLED-дисплей (исполнения ЭЛЕМЕР-КДМ-030, ЭЛЕМЕР-КДМ-030Ех), на верхней панели расположены разъемы для подключения преобразователей давления, внешних устройств в режимах измерения и воспроизведения стандартных сигналов, разъем USB для подключения к компьютеру, на нижней панели расположены разъем для подключения зарядного устройства и разъем для подключения внешнего ПДЭ. Режим работы КДМ-030 задают как с использованием кнопок управления, так и с помощью программного обеспечения, установленного на компьютере.
КДМ-030 имеют исполнения: общепромышленное («ЭЛЕМЕР-КДМ-030L»,
«ЭЛЕМЕР-КДМ-030»), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» («ЭЛЕМЕР-КДМ-ОЗОЕх»).

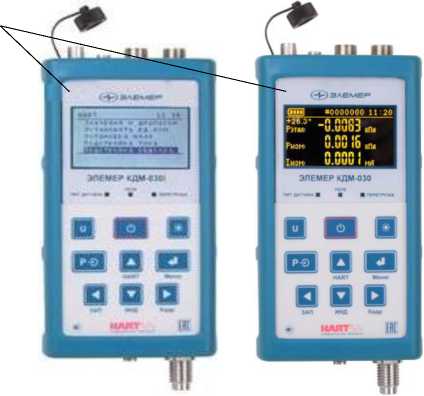

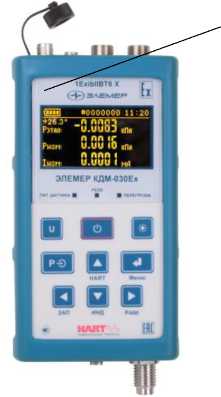

Фотографии общего вида КДМ-030 представлены на рисунке 1.
Место нанесения знака поверки
«ЭЛЕМЕР-КДМ-030Ех»
«ЭЛЕМЕР-КДМ-030L» «ЭЛЕМЕР-КДМ-030»
Рисунок 1
Программное обеспечение
В КДМ-030 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в КДМ-030 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия КДМ-030 с компьютером, не оказывает влияния на метрологические характеристики КДМ-030. Внешнее ПО служит для конфигурирования и получения данных измерений, воспроизведения, архивных данных в процессе эксплуатации КДМ-030. Конфигурирование включает установку единиц измерений, установку даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КДМ-030 и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внутреннего программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
KDM30v096g.a90 |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.96(*) |
|
Цифровой идентификатор программного обеспечения |
по номеру версии() |
|
П р и м е ч а н и е: (*) и более поздние версии. | |
Идентификационные данные внешнего программного обеспечения приведены в таблице 2, таблице 3.
Таблица 2
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
АРМ КДМ.ехе |
|
Номер версии (идентификационный номер) ПО |
1.0.3(*) |
|
Цифровой идентификатор программного обеспечения |
по номеру версии() |
|
П р и м е ч а н и е: (*) и более поздние версии. | |
Таблица 3
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
BluetoothHartConfig wethkey2.apk |
|
Номер версии (идентификационный номер) ПО |
0.0.5(*) |
|
Цифровой идентификатор программного обеспечения |
по номеру версии() |
|
П р и м е ч а н и е: (*) и более поздние версии. | |
Технические характеристики
Основные метрологические характеристики КДМ-030 в Таблице 4, Таблице 5 и Таблице 6.
Таблица 4 - Основные метрологические характеристики КДМ в комплекте со встроенным ПДЭ
|
Шифр исполнения КДМ |
Модель КДМ |
Вид измеряемого давления |
Диапазон измерений давления, Рв |
|
«ЭЛЕМЕР-КДМ-030», «ЭЛЕМЕР-КДМ-030Ех» |
001 |
Без встроенного преобразователя давления | |
|
050 |
Абсолютное |
от 0 до 600 кПа | |
|
160 |
Избыточное |
от 0 до 2,5 МПа | |
|
170 |
Избыточное |
от 0 до 6,0 МПа | |
|
350 |
Избыточное-разрежение |
от минус 100 до плюс 600 кПа | |
Таблица 5 - Основные метрологические характеристики КДМ в комплекте с внешним ПДЭ
|
Шифр исполнения КДМ |
Модель ПДЭ-020, ПДЭ-020И |
Вид измеряемого давления |
Диапазон измерений давления, Рв |
|
«ЭЛЕМЕР-КДМ-030», «ЭЛЕМЕР-КДМ-030Ех» |
030 |
Абсолютное |
от 0 до 120 кПа |
|
050 |
Абсолютное |
от 0 до 600 кПа | |
|
060 |
Абсолютное |
от 0 до 2,5 МПа | |
|
100 |
Избыточное |
от 0 до 2,5 кПа | |
|
110 |
Избыточное |
от 0 до 6,3 кПа | |
|
120 |
Избыточное |
от 0 до 16 кПа | |
|
130 |
Избыточное |
от 0 до 100 кПа | |
|
150 |
Избыточное |
от 0 до 600 кПа | |
|
160 |
Избыточное |
от 0 до 2,5 МПа | |
|
170 |
Избыточное |
от 0 до 6,0 МПа | |
|
180 |
Избыточное |
от 0 до 16 МПа | |
|
190 |
Избыточное |
от 0 до 60 МПа | |
|
350 |
Избыточное-разрежение |
от минус 100 до плюс 600 кПа |
Таблица 6
|
Модель ПДЭ-020, ПДЭ-020И или КДМ |
Поддиапазон измерений давления |
Пределы допускаемой основной абсолютной погрешности | |||
|
Индекс модели | |||||
|
А0 |
А |
В |
С | ||
|
030 |
от 0 до 60 кПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 60 до 120 кПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от 0 до 40 кПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 40 до 120 кПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
050 |
от 0 до 300 кПа |
±(0,0001- Рв + пр) | |||
|
от 300 до 600 кПа |
±(0,0002-| P | + пр) | ||||
|
от 0 до 200 кПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 200 до 600 кПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
060 |
от 0 до 1,25 МПа |
±(0,0001- Рв + пр) | |||
|
от 1,25 до 2,5 МПа |
±(0,0002-| P | + пр) | ||||
|
от 0 до 0,8 МПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 0,8 до 2,5 МПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
100 |
от 0 до 0,8 кПа |
— |
— |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) |
|
от 0,8 до 2,5 кПа |
— |
— |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
110 |
от 0 до 2,1 кПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) |
|
от 2,1 до 6,3 кПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
120 |
от 0 до 8 кПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 8 до 16 кПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от 0 до 2,6 кПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 2,6 до 8 кПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
130 |
от 0 до 50 кПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 50 до 100 кПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от 0 до 33 кПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 33 до 100 кПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
Модель ПДЭ-020, ПДЭ-020И или КДМ |
Поддиапазон измерений давления |
Пределы допускаемой основной абсолютной погрешности | |||
|
Индекс модели | |||||
|
А0 |
А |
В |
С | ||
|
150 |
от 0 до 300 кПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 300 до 600 кПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от 0 до 200 кПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 200 до 600 кПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
160 |
от 0 до 1,25 МПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 1,25 до 2,5 МПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от 0 до 0,8 МПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 0,8 до 2,5 МПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
170 |
от 0 до 3,0 МПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 3,0 до 6,0 МПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от 0 до 2,0 МПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 2,0 до 6,0 МПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
180 |
от 0 до 8,0 МПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 8,0 до 16 МПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от 0 до 5,3 МПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 5,3 до 16 МПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
190 |
от 0 до 30 МПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 30 до 60 МПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от 0 до 20 МПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 20 до 60 МПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
|
350 |
от минус 100 до плюс 350 кПа |
±(0,0001- Рв + пр) |
— |
— |
— |
|
от 350 до 600 кПа |
±(0,0002-| P | + пр) |
— |
— |
— | |
|
от минус 100 до плюс 233 кПа |
— |
±(0,0001- Рв + пр) |
±(0,00017- Рв + пр) |
±(0,00033- Рв + пр) | |
|
от 233 до 600 кПа |
— |
±(0,0003-| P | + пр) |
±(0,0005-| P | + пр) |
±(0,001-| P | + пр) | |
Примечания: 1) пр - одна единица последнего разряда. 2) Р - измеряемое давление. 3) Рв - диапазон измерений давления.
Основные метрологические характеристики КДМ-030 в режимах воспроизведения и измерения электрических сигналов силы постоянного тока приведены в таблице 7.
Таблица 7
|
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20+5) °С) |
Пределы допускаемой абсолютной погрешности (в пределах рабочих температур от минус 20 до плюс 50 °С) | |||
|
воспроизведения |
измерений |
воспроизводимых величин |
измеряемых величин |
воспроизводимых величин |
измеряемых величин |
|
от 0 до 25 мА |
от 0 до 25 мА |
±(10-4П+1) мкА |
±(10-4П+1) мкА |
±(2^10-4П+2) мкА |
±(2П0-4П+2) мкА |
Питание КДМ-030 осуществляется от:
- встроенного блока аккумуляторов с напряжением, В от 4,8 до 6,0;
- сетевого блока питания (адаптера) с номинальным
напряжением, В
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более: 100000
Средняя наработка на отказ, ч, не менее (кроме блока аккумуляторов):
Средний срок службы, лет, не менее:
Рабочие условия эксплуатации: от минус 20 плюс 50;
- диапазон рабочих температур окружающего воздуха, °С: от 84,0 до 106,7;
- атмосферное давление, кПа:
- относительная влажность при температуре 30 и ниже, %, не более 95.
Маркировка взрывозащиты: 1Ex ib IIB T6 Gb Х.
Знак утверждения типа
наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность
В комплект поставки входят:
Калибратор давления малогабаритный «ЭЛЕМЕР-КДМ-030__» - 1 шт.
Преобразователь давления эталонный ПДЭ-020_ Модель_____(*) -
Сетевой блок питания (зарядное устройство) - 1 шт.
Кабели соединительные - 1 компл.
Блок аккумуляторов (*) - 1 шт.
Ответная часть разъема PLT-168-PG (*) -
Уплотнительное кольцо 005-008-19 (**) - 5
Дополнительный комплект кабелей соединительных (*) -
Дополнительное оборудование (*) -
Кейс(*) -
Комплект программного обеспечения (*) -
Руководство по эксплуатации НКГЖ.406233.062РЭ - 1 экз.
Паспорт НКГЖ.406233.062ПС - 1 экз.
Методика поверки НКГЖ.406233.062МП - 1 экз.
Примечания: 1) (*) В соответствии с заказом. 2) (**) Кроме КДМ с кодом модели 001.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.802-2012. Государственная система обеспечения единства измерений.
Государственная первичная схема для средств измерений избыточного давления до 250 Мпа;
ГОСТ Р 8.840-2013. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1...1-106 (Па);
ТУ 4381-135-13282997-2015. Калибраторы давления малогабаритные
«ЭЛЕМЕР-КДМ-030». Технические условия.
