Источники питания серии AC6800 (далее по тексту - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного и переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64741-16 |
| Действует | по 12.08.2021 |
| Наименование | Источники питания |
| Модель | AC6800 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0a577759-0015-c56d-d56c-638c00c0e276 |
Производитель / Заявитель
Фирма "Keysight Technologies International Japan, Ltd.", ЯПОНИЯ
Поверка
| Методика поверки / информация о поверке |
МП 64741-16 с изм. №1 Государственная система обеспечения единства измерений Источники питания серии АС6800 Методика поверки
(с 23.11.2018)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
64741-16: Описание типа
2016-64741-16.pdf
|
Скачать | 210.9 КБ | |
|
64741-16: Методика поверки
2016-mp64741-16.pdf
|
Скачать | 1.3 MБ | |
|
64741-16: Описание типа
2025-64741-16.pdf
|
Скачать | 290.5 КБ | |
|
64741-16: Методика поверки
МП 64741-16 с изм. №1
2025-mp64741-16.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Источники питания серии AC6800 (далее по тексту - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного и переменного тока.
Описание
По принципу действия источники питания серии AC6800 основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока, а также напряжение и силу переменного тока. Постоянное напряжение формируется с помощью ВЧ преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш, расположенных на лицевой панели источников.
Все модификации источников имеют один выходной канал. Источники позволяют контролировать одновременно параметры выходного сигнала и состояние подключенной нагрузки, измеряя напряжение, силу тока, частоту, мощность, индицировать коэффициент мощности.
Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления с внешнего ПК через интерфейсы USB, LAN, GPIB (опция) или через аналоговый вход (опция).
Конструкция источников питания обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева.
Регулировка выходных напряжения и силы тока осуществляется независимо.
Источники могут формировать различные формы выходного напряжения, переходные процессы с помощью опциональной платы аналогового ввода, моделируя таким образом различные условия электроснабжения.
Источники выпускаются в восьми модификациях: AC6801A, AC6802A, AC6803A, AC6804A, AC6801B, AC6802B, AC6803B, AC6804B отличающихся между собой значениями выходных напряжения, тока, мощности, габаритами, массой, а также цветом корпуса.
Конструктивно источники выполнены в виде моноблока в металлическом корпусе и могут размещаться как на столе, так и в стандартной промышленной приборной стойке.
На передней панели источников расположены: выключатель питания; светодиодные индикаторы состояния; точечно-матричный дисплей; функциональные клавиши; клавиши навигации; системные клавиши; цифровая клавиатура; вентиляционные отверстия.
На задней панели источников расположены: разъемы интерфейсов дистанционного управления и связи с ПК USB, LAN, GPIB (опция), либо аналоговый вход (опция); вентиляторы обдува; выходные клеммы; клеммы для подключения к нагрузке по 4-проводной схеме; разъем сети питания.
Общий вид источников представлен на рисунках 1 - 4.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунках 1 - 4.
Место пломбирования

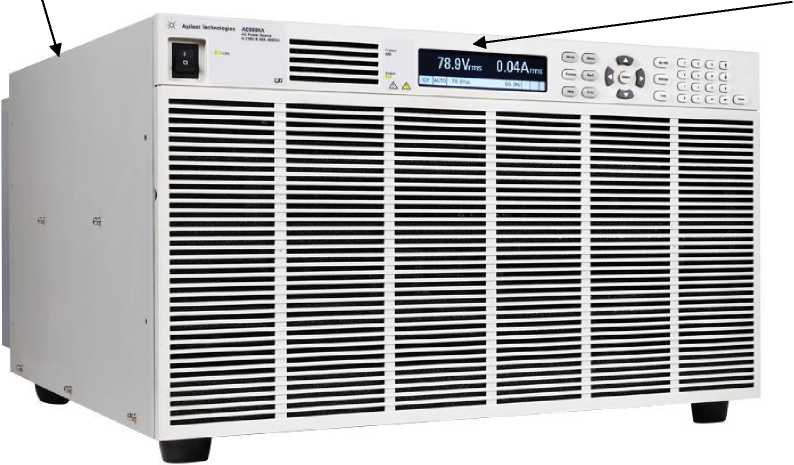

Рисунок 1 - Общий вид источников питания модификаций AC6801A, AC6802A, AC6803A
Место нанесения знака поверки
Место пломбирования
Рисунок 2 - Общий вид источников питания модификации AC6804A
Место нанесения знака поверки
Место пломбирования
Место нанесения знака поверки

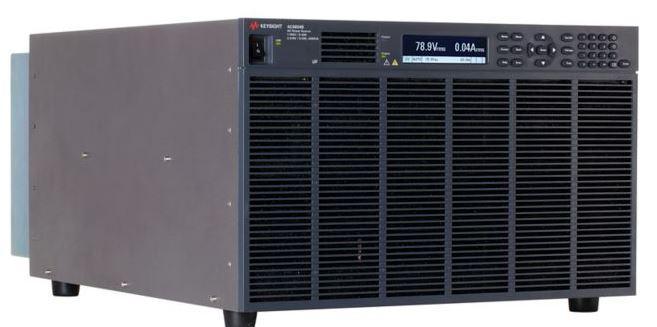

Рисунок 3 - Общий вид источников питания модификаций AC6801B, AC6802B, AC6803B
Место пломбирования
Место нанесения знака поверки
Рисунок 4 - Общий вид источников питания модификации AC6804B
Программное обеспечение
Программное обеспечение (ПО) источников (микропрограмма) встроено в защищенную от записи память микропроцессора, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AC6800 Series Firmware |
|
Номер версии (идентификационный номер ПО) |
Не ниже A.01.01.0076 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики источников в режиме воспроизведения напряжения переменного тока
|
Модификация |
Частота переменного тока, Гц |
Диапазон воспроизведения выходного напряжения, В |
Диапазон выходного тока, А 1) |
Максимальная выходная мощность, В^А |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В |
Пределы допускаемой абсолютной погрешности установки частоты переменного тока, Гц |
Нестабильность выходного напряжения при изменении тока нагрузки, В |
|
AC6801A |
от 40 до 500 |
от 1 до 135 / от 2 до 270 |
5 / 2,5 |
500 |
В диапазоне от 13,5 до 135 В: ±0,003 •Uk. В диапазоне от 27 до 270 В: ±0,0025-Uk. |
±0,0002<F |
В диапазоне от 80 до 135 В: ±0,15 2), ±0,5 3) В диапазоне от 160 до 270 В: ±0,3 2), ±1 3) |
|
AC6802A |
10 / 5 |
1000 | |||||
|
AC6803A |
20 / 10 |
2000 | |||||
|
AC6804A |
40 / 20 |
4000 | |||||
|
AC6801B |
от 40 до 500 |
от 1 до 155 / от 2 до 310 |
5 / 2,5 |
500 |
В диапазоне от 13,5 до 155 В: ±0,0035/Uk. В диапазоне от 27 до 310 В: ±0,0035^Uk. |
±0,0002<F |
В диапазоне от 80 до 155 В: ±0,15 2), ±0,5 3) В диапазоне от 160 до 310 В: ±0,3 2), ±1 3) |
|
AC6802B |
10 / 5 |
1000 | |||||
|
AC6803B |
20 / 10 |
2000 | |||||
|
AC6804B |
40 / 20 |
4000 |
Примечания
Uk. - конечное значение диапазона воспроизведения напряжения, В;
F - частота выходного напряжения, Гц;
1) - в диапазоне выходного напряжения от 1 до 100 В и от 2 до 200 В;
2) - в диапазоне частот от 40 до 100 Гц;
3) - в диапазоне частот св. 100 до 500 Гц
Таблица 3 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока
|
Модификация |
Диапазон воспроизведения выходного напряжения, В |
Диапазон выходного тока, А 1) |
Максимальная выходная мощность, Вт |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
|
AC6801A |
от 1,4 до 190 / от 2,8 до 380 |
4 / 2 |
400 |
В диапазоне от 19 до 190 В: ±0,003 •ик. В диапазоне от 38 до 380 В: ±0,0025^ик. |
|
AC6802A |
8 / 4 |
800 | ||
|
AC6803A |
16 / 8 |
1600 | ||
|
AC6804A |
32 / 16 |
3200 | ||
|
AC6801B |
от 1,4 до 219 / от 2,8 до 438 |
4 / 2 |
400 |
В диапазоне от 19 до 219 В: ±0,003 •ик. В диапазоне от 38 до 438 В: ±0,0025-ик. |
|
AC6802B |
8 / 4 |
800 | ||
|
AC6803B |
16 / 8 |
1600 | ||
|
AC6804B |
32 / 16 |
3200 |
Примечание - 1) в диапазоне выходного напряжения от 1,4 до 100 В и от 2,8 до 200 В
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока
|
Модификация |
Диапазон измерений выходного напряжения, В |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
|
AC6801A, AC6802A, AC6803A, AC6804A |
от 13,5 до 135 |
±(0,005/U+0,3) 1) |
|
±(0,007-U+0,9) 2) | ||
|
от 27 до 270 |
±(0,005/U+0,6) 1) | |
|
±(0,007^+1,8) 2) | ||
|
AC6801B, AC6802B, AC6803B, AC6804B |
от 13,5 до 155 |
±(0,005/U+0,35) 1) |
|
±(0,007/U+1) 2) | ||
|
от 27 до 310 |
±(0,005/U+0,7) 1) | |
|
±(0,007/U+2) 2) | ||
|
Примечания U - измеренное значение напряжения, В; 1) - в диапазоне частот от 45 до 65 Гц; 2) - в диапазоне частот от 40 до 45 и св. 65 до 500 Гц | ||
Таблица 5 - Метрологические характеристики в режиме измерений напряжения постоянного тока
|
Модификация |
Диапазон измерений выходного напряжения, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
AC6801A, AC6802A, AC6803A, AC6804A |
от 19 до 190 |
±(0,005-U+0,3) |
|
от 38 до 380 |
±(0,005-U+0,6) | |
|
AC6801B, AC6802B, AC6803B, AC6804B |
от 19 до 219 |
±(0,005-U+0,35) |
|
от 38 до 438 |
±(0,005-U+0,7) | |
|
Примечание - U - измеренное значение напряжения, В | ||
|
Таблица 6 - Метрологические характеристики в |
режиме измерений силы переменного тока | |
|
Модификация |
Диапазон измерений выходного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А |
|
AC6801A; AC6801B |
5 |
±(0,0054+0,02) 1) |
|
±(0,007-1+0,04) 2) | ||
|
2,5 |
±(0,005-1+0,01) 1) | |
|
±(0,007++0,02) 2) | ||
|
AC6802A; AC6802B |
10 |
±(0,0054+0,04) 1) |
|
±(0,0074+0,08) 2) | ||
|
5 |
±(0,0054+0,02) 1) | |
|
± (0,0074+0,04) 2) | ||
|
AC6803A; AC6803B |
20 |
±(0,0054+0,08) 1) |
|
±(0,007-!+0,1б) 2) | ||
|
10 |
±(0,0054+0,04) 1) | |
|
±(0,0074+0,08) 2) | ||
Продолжение таблицы 6
|
Модификация |
Диапазон измерений выходного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А |
|
AC6804A; AC6804B |
40 |
±(0,005-1+0,16) 1) |
|
±(0,007-1+0,32) 2) | ||
|
20 |
±(0,0054+0,08) 1) | |
|
±(0,0074+0,16) 2) | ||
|
Примечания I - измеренное значение силы тока, А; 1) - в диапазоне частот от 45 до 65 Гц; 2) - в диапазоне частот от 40 до 45 и св. 65 до 500 Гц | ||
Таблица 7 - Метрологические характеристики в режиме измерений силы постоянного тока
|
Модификация |
Диапазон измерений выходного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
|
AC6801A; AC6801B |
4 |
±(0,005-1+0,02) |
|
2 |
±(0,005-1+0,01) | |
|
AC6802A; AC6802B |
8 |
±(0,005-1+0,04) |
|
4 |
±(0,005-1+0,02) | |
|
AC6803A; AC6803B |
16 |
±(0,005-1+0,08) |
|
8 |
±(0,005-I+0,04) | |
|
AC6804A; AC6804B |
32 |
±(0,005-1+0,16) |
|
16 |
±(0,005-1+0,08) | |
|
Примечание - I - измеренное значение силы тока, А | ||
Таблица 8 - Метрологические характеристики в режиме измерений мощности переменного тока
|
Модификация |
Частота переменного тока, Гц |
Диапазон измерений выходного напряжения, В |
Диапазон измерений выходного тока, А |
Пределы допускаемой абсолютной погрешности измерений мощности переменного тока, В^А |
|
AC6801A |
от 45 до 65 |
от 50 до 135 |
от 0,5 до 5 |
±(0,02-P+0,5) |
|
от 50 до 270 |
от 0,25 до 2,5 | |||
|
AC6802A |
от 50 до 135 |
от 1 до 10 |
±(0,02-P+1) | |
|
от 50 до 270 |
от 0,5 до 5 |
Продолжение таблицы 8
|
Модификация |
Частота переменного тока, Гц |
Диапазон измерений выходного напряжения, В |
Диапазон измерений выходного тока, А |
Пределы допускаемой абсолютной погрешности измерений мощности переменного тока, В^А |
|
AC6803A |
от 45 до 65 |
от 50 до 135 |
от 2 до 20 |
±(0,02<P+2) |
|
от 50 до 270 |
от 1 до 10 | |||
|
AC6804A |
от 50 до 135 |
от 4 до 40 |
±(0,02<P+4) | |
|
от 50 до 270 |
от 2 до 20 | |||
|
AC6801B |
от 45 до 65 |
от 50 до 155 |
от 0,5 до 5 |
±(0,02<P+0,5) |
|
от 50 до 310 |
от 0,25 до 2,5 | |||
|
AC6802B |
от 50 до 155 |
от 1 до 10 |
±(0,02<P+1) | |
|
от 50 до 310 |
от 0,5 до 5 | |||
|
AC6803B |
от 50 до 155 |
от 2 до 20 |
±(0,02<P+2) | |
|
от 50 до 310 |
от 1 до 10 | |||
|
AC6804B |
от 50 до 155 |
от 4 до 40 |
±(0,02<P+4) | |
|
от 50 до 310 |
от 2 до 20 | |||
|
Примечание - P - измеренное значение мощности, В^А | ||||
Таблица 9 - Метрологические характеристики в режиме измерений мощности постоянного тока
|
Модификация |
Диапазон измерений выходного напряжения, В |
Диапазон измерений выходного тока, А |
Пределы допускаемой абсолютной погрешности измерений мощности постоянного тока, Вт |
|
AC6801A |
от 50 до 190 |
от 0,4 до 4 |
±(0,02<P+0,5+0,02/U 1)) |
|
от 50 до 380 |
от 0,2 до 2 |
±(0,02-P+0,5+0,0bU 1)) | |
|
AC6802A |
от 50 до 190 |
от 0,8 до 8 |
±(0,02<P+1+0,04/U 1)) |
|
от 50 до 380 |
от 0,4 до 4 |
£ • ci о o' + + РЦ • 04 ч о -—' -н | |
|
AC6803A |
от 50 до 190 |
от 1,6 до 16 |
±(0,02<P+2+0,08/U 1)) |
|
от 50 до 380 |
от 0,8 до 8 |
±(0,02<P+2+0,04/U 1)) | |
|
AC6804A |
от 50 до 190 |
от 3,2 до 32 |
±(0,02<P+4+0,16/U 1)) |
|
от 50 до 380 |
от 1,6 до 16 |
±(0,02<P+4+0,08/U 1)) | |
|
AC6801B |
от 50 до 219 |
от 0,4 до 4 |
£ • Cl О o" + ir, o" + Ph • Cl О o" -—' -H |
|
от 50 до 438 |
от 0,2 до 2 |
±(0,02-P+0,5+0,01-U 1)) | |
|
AC6802B |
от 50 до 219 |
от 0,8 до 8 |
±(0,02<P+1+0,04/U 1)) |
|
от 50 до 438 |
от 0,4 до 4 |
£ • Cl О o" + + Ph • 04 4 о -—' -H |
Продолжение таблицы 9
|
Модификация |
Диапазон измерений выходного напряжения, В |
Диапазон измерений выходного тока, А |
Пределы допускаемой абсолютной погрешности измерений мощности постоянного тока, Вт |
|
AC6803B |
от 50 до 219 |
от 1,6 до 16 |
±(0,02<P+2+0,08/U 1)) |
|
от 50 до 438 |
от 0,8 до 8 |
н-Z—ч о о 10 • + + р о • а | |
|
AC6804B |
от 50 до 219 |
от 3,2 до 32 |
±(0,02<P+4+0,16/U 1)) |
|
от 50 до 438 |
от 1,6 до 16 |
£ СО о o' + ■'Т + сц • Сч| ч о -—' -н | |
|
Примечания P - измеренное значение мощности, Вт; U - установленное выходное напряжение, В; 1) - на каждый вольт установленного напряжения | |||
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 180 до 264 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Температурный коэффициент, ррт/°С |
100 |
|
Габаритные размеры (длинахширинахвысота), мм - модификации AC6801A, AC6802A, AC6801B, AC6802B |
428x370x128 |
|
- модификация AC6803A, AC6803B |
428x581x128 |
|
- модификация AC6804A, AC6804B |
428x611x262 |
|
Масса, кг - модификация AC6801A, AC6801B |
8 |
|
- модификация AC6802A, AC6802B |
11 |
|
- модификация AC6803A, AC6803B |
15 |
|
- модификация AC6804A, AC6804B |
31 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, % |
80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность воздуха, % |
80 |
Знак утверждения типа
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания серии AC6800 (модификация по заказу) |
_ |
1 шт. |
|
Сетевой шнур 1) |
_ |
1 шт. |
|
Ферритовый сердечник |
_ |
1 шт. |
|
Кабельная стяжка |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
МП 64741-16 с изменением № 1 |
1 экз. |
|
Примечание - 1) только для модификаций AC6801A, AC6801B | ||
Поверка
осуществляется по документу МП 64741-16 с изменением № 1 «Источники питания серии AC6800. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.11.2018 г.
Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03); шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде № 49121-12); нагрузка электронная АКИП-1320 (регистрационный номер в Федеральном информационном фонде № 40236-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса прибора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2409 Гц
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А
ГОСТ Р 8.767-2011. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц
Другие Источники питания
