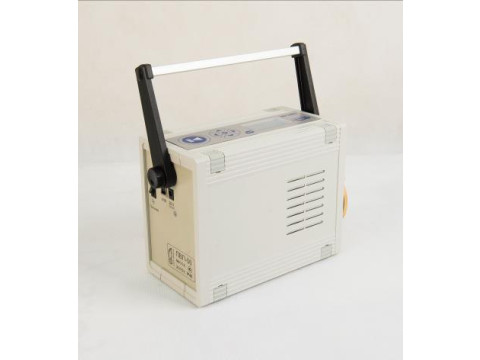

Портативные расходомеры-пробоотборники газоаэрозольных смесей ПВП-06
| Номер в ГРСИ РФ: | 64752-16 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "Доза", г.Москва |
|
64752-16: Описание типа
2026-64752-16-2.pdf
|
Скачать | 172.2 КБ | |
|
64752-16: Описание типа
2016-64752-16-1.pdf
|
Скачать | 116.9 КБ | |
|
64752-16: Описание типа
2026-64752-16-3.pdf
|
Скачать | 174.5 КБ | |
|
64752-16: Описание типа
2026-64752-16-4.pdf
|
Скачать | 166.4 КБ | |
|
64752-16: Методика поверки
ФВКМ.418311.005РЭ
2016-mp64752-16-2.pdf
|
Скачать | 2.4 MБ |
Портативные расходомеры-пробоотборники газоаэрозольных смесей ПВП-06 (далее - ПВП-06 или изделия) предназначены для измерения и контроля скорости прокачки и суммарного объема газоаэрозольной смеси, прокачанной через устанавливаемые на изделия фильтры при отборе проб с целью определения содержания в воздухе газоаэрозольных загрязнений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64752-16 |
| Действует | по 12.08.2031 |
| Наименование | Портативные расходомеры-пробоотборники газоаэрозольных смесей |
| Модель | ПВП-06 |
| Приказы |
№463 от
12.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№730 от
14.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1128 от
09.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 23f4c89c-3097-9dc9-d492-82b5413b6074 |
Производитель / Заявитель
ООО НПП «Доза», РОССИЯ, 124460, г. Москва, вн.тер.г. муниципальный округ Матушкино, г. Зеленоград, ул. Академика Валиева, д. 4
Поверка
| Методика поверки / информация о поверке |
ФВКМ.418311.005РЭ Портативный расходомер-пробоотборник газоаэрозольных смесей ПВП-06. Руководство по эксплуатации.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1249
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1119 (90%) |
| Неуспешных поверок (СИ непригодно) | 130 (10 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
64752-16: Описание типа
2016-64752-16.pdf
Файл устарел
|
Скачать | 116.9 КБ | |
|
64752-16: Методика поверки
2016-mp64752-16.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
64752-16: Описание типа
2026-64752-16.pdf
Файл устарел
|
Скачать | 174.5 КБ | |
|
64752-16: Методика поверки
ФВКМ.418311.005РЭ
2016-mp64752-16-1.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
64752-16: Описание типа
2026-64752-16-1.pdf
Файл устарел
|
Скачать | 172.2 КБ | |
|
64752-16: Описание типа
2026-64752-16-2.pdf
|
Скачать | 172.2 КБ | |
|
64752-16: Описание типа
2016-64752-16-1.pdf
|
Скачать | 116.9 КБ | |
|
64752-16: Описание типа
2026-64752-16-3.pdf
|
Скачать | 174.5 КБ | |
|
64752-16: Описание типа
2026-64752-16-4.pdf
|
Скачать | 166.4 КБ | |
|
64752-16: Методика поверки
ФВКМ.418311.005РЭ
2016-mp64752-16-2.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Портативные расходомеры-пробоотборники газоаэрозольных смесей ПВП-06 (далее - ПВП-06 или изделия) предназначены для измерения и контроля скорости прокачки и суммарного объема газоаэрозольной смеси, прокачанной через устанавливаемые на изделия фильтры при отборе проб с целью определения содержания в воздухе газоаэрозольных загрязнений.
Описание
ПВП-06 представляют собой моноблок, включающий побудитель расхода, фильтродержатель, расходомер, аккумуляторную батарею и схему управления, размещенные в корпусе из ударопрочного АБС пластика.
Изделия являются переносными и для их переноски служит поворотная ручка. Для удобства работы оператора ручка может быть зафиксирована в удобном положении или снята.
На передней панели изделия расположен фильтродержатель, который состоит из корпуса, жестко закрепленного на изделии, и съемных элементов: прижимной гайки и поддерживающей сетки. На верхней панели изделия расположен индикатор и кнопки управления. На задней панели находится выключатель питания, разъем USB и разъем подключения внешнего источника питания.
Отбор проб производится путем прокачки газоаэрозольных смесей через фильтрующие материалы, после чего производится их анализ путем лабораторных исследований.
При помощи встроенного ПО реализована возможность установки параметров, необходимых для проведения пробоотбора.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, однозначно идентифицирующий каждый экземпляр средства измерений наносится типографским способом на табличку, закрепленную на корпусе ПВП-06. Формат нанесения заводского номера «Зав. №ХХХ», где ХХХ - порядковый номер, состоящий из арабских цифр по системе нумерации предприятия-изготовителя.

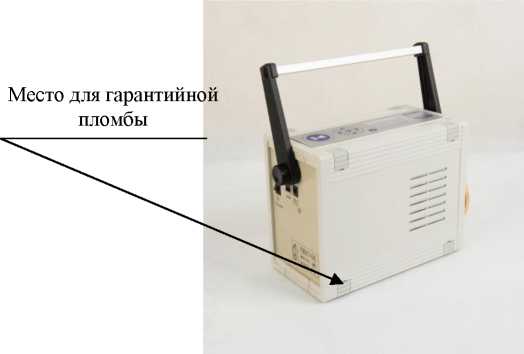

Общий вид с указанием мест пломбировки изделия от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера представлены на рисунке 1.
Место пломбировки
Место нанесения знака утверждения типа и заводского номера

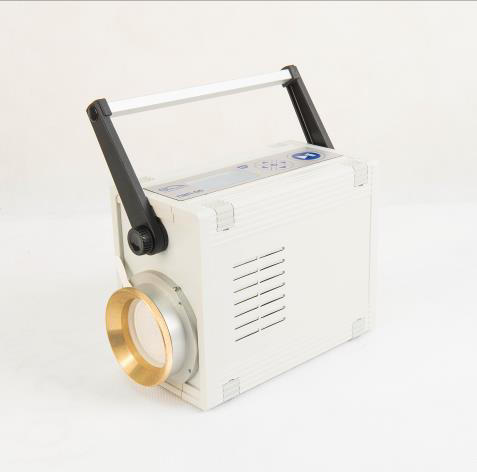

Рисунок 1 - Общий вид ПВП-06 и указание мест пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного ПО, записанного в постоянное запоминающее устройство (ПЗУ), носит служебный характер, используется для установки параметров пробоотбора, управления изделием, осуществляет обработку данных с первичных преобразователей физических величин и вычисление рабочих параметров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПВП-06 |
|
Номер версии (идентификационный номер) ПО |
PVP.00A.38 |
ПО можно идентифицировать при включении установки. Производителем не предусмотрен иной способ идентификации ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Рекомендации Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объемного расхода прокачиваемых газоаэрозольных смесей (при использовании фильтра АФА-РСП-20) , л/мин |
от 20 до 140 |
|
Диапазон измерений суммарного объема прокачанных газоаэрозольных смесей, л |
от 20 до 100000 |
|
Пределы допускаемой основной относительной погрешности измерений объемного расхода газоаэрозольных смесей, %, не более |
±10 |
|
Пределы допускаемой основной относительной погрешности измерений суммарного объема прокачанных газоаэрозольных смесей, %, не более |
±10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Электропитание внешних источников: - от сети переменного тока частотой (50±1) Гц, В - от источника постоянного напряжения, В |
220-2323 12-4..0 |
|
Потребляемая мощность при номинальном значении напряжения, В^А, не более |
40 |
|
Время непрерывной работы: - от внешнего источника питания, ч, не менее - от встроенной аккумуляторной батареи номинальной емкости при объемном расходе 100 л/мин, ч, не менее |
24 12 |
|
Время установления рабочего режима, мин, не более |
1,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при плюс 35 °С, % - содержание в воздухе коррозионно-активных агентов соответствует типам атмосферы |
от -10 до +40 от 84,0 до 106,7 98 I, II |
|
Степень защиты по ГОСТ 14254-96 |
IP40 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
245 110 165 |
|
Масса, кг, не более |
3,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
6 |
Знак утверждения типа
наносится фотоспособом на корпус изделия и типографским способом на титульные листы руководства по эксплуатации ФВКМ.418311.005РЭ и паспорта ФВКМ.418311.005ПС.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Обозначение |
Наименование |
Кол-во |
Заводской номер |
Примечание |
|
ФВКМ.418311.005 |
Портативный расходомер-пробоотборник газоаэрозольных смесей ПВП-06 |
1 | ||
|
Блок питания (AC/DC) |
1 | |||
|
Кабель сетевой компьютерный |
1 | |||
|
Адаптер питания |
* Для питания от бортовой сети автомобиля +12 В |
|
Обозначение |
Наименование |
Кол-во |
Заводской номер |
Примечание |
|
ФВКМ.304592.008 |
Штатив с опорой ПВП-06 |
* | ||
|
ФВКМ.715163.002 |
Ремень плечевой с креплением |
* | ||
|
Фильтр аналитический аэрозольный АФА-РСП-20 ТУ |
* | |||
|
Фильтр аналитический аэрозольный АФА-СИ-20 ТУ |
* | |||
|
Пакет zip-lock 10*15 см |
40 | |||
|
Комплект для отбора проб на сорбционные колонки с активированным углем: |
* | |||
|
ФВКМ.301129.001 |
- воздуховод |
1 | ||
|
301412022.010 |
- крышка передняя |
1 | ||
|
301412022.011 |
- крышка задняя |
1 | ||
|
- уголь активированный СКТ-3 ТУ 6-16-2727-84 |
1 |
* 0,2 л | ||
|
- сорбционная колонка СК-13 |
4 |
* | ||
|
ФВКМ.418311.005РЭ |
Руководство по эксплуатации |
1 | ||
|
ФВКМ.418311.005ПС |
Паспорт |
1 | ||
|
Свидетельство о поверке |
1 |
* | ||
|
ФВКМ.412919.006 |
Кейс |
1 | ||
|
* Поставляется в соответствии с условиями поставки | ||||
Сведения о методах измерений
изложены в разделе 2 «Использование по назначению. Методика измерения» руководства по эксплуатации ФВКМ.418311.005РЭ.
Нормативные документы
ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования
ОСПОРБ-99/2010 Основные санитарные правила обеспечения радиационной безопасности
НРБ-99/2009 Нормы радиационной безопасности
ТУ 4213-104-31867313-2015 Портативный расходомер-пробоотборник газоаэрозольных
смесей ПВП-06. Технические условия
