Осциллографы цифровые запоминающие С8-205/2, С8-205/4
| Номер в ГРСИ РФ: | 64767-16 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Осциллографы цифровые запоминающие C8-205/2, С8-205/4 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64767-16 |
| Действует | по 12.08.2021 |
| Наименование | Осциллографы цифровые запоминающие |
| Модель | С8-205/2, С8-205/4 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a9a2d4c9-e2d4-cc44-3e78-de3bfd05c177 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), г.п. Менделеево
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 282 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
64767-16: Описание типа
2023-64767-16.pdf
|
Скачать | 3 MБ | |
|
64767-16: Методика поверки
2021-mp64767-16.pdf
|
Скачать | 768.6 КБ |
Описание типа
Назначение
Осциллографы цифровые запоминающие С8-205/2, С8-205/4 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание
Конструктивно осциллографы выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы С8-205/2 и С8-205/4 отличаются друг от друга количеством входных каналов.
Осциллографы могут иметь имеют опции, приведенные в таблице 1.
Таблица 1 - Опции
|
Обозначение опции |
Функция |
|
С8-В1 |
Логический пробник |
|
С8-В10 |
Интерфейс GPIB |
|
С8-К1 |
Интерфейс PC/SPI |
|
С8-К2 |
Интерфейс UART/RS232 |
|
С8-КЗ |
Интерфейс CAN/LIN |
|
С8-К5 |
Интерфейс PS (аудио) |
|
С8-К6 |
Интерфейс MIL. 1553 |
|
С8-К7 |
Интерфейс ARINC 429 |
|
С8-К15 |
Архивная и сегментированная память |
|
С8-К18 |
Анализ спектра |
|
С8-К31 |
Анализ параметров электропитания |
|
С8-К32 |
Цифровой вольтметр (ЦВМ, DVM) |
Внешний вид осциллографов с указанием мест размещения знака утверждения типа и знака поверки, схемы пломбировки от несанкционированного доступа приведены на рисунках 1-4.
Место размещения знака поверки
Место размещения знака утверждения типа
Рисунок 1 - Внешний вид осциллографа С8-205/2 (лицевая панель)

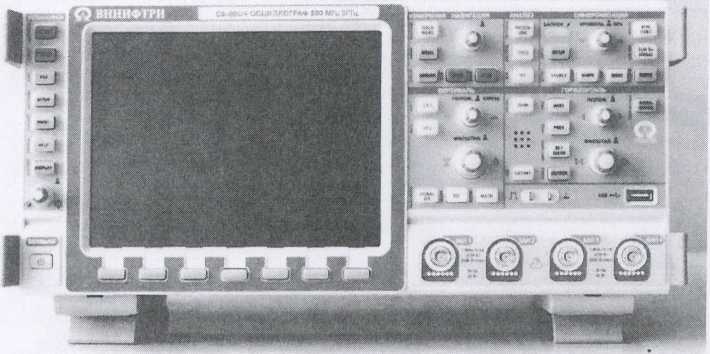

Рисунок 2 - Внешний вид осциллографа С8-205/4 (лицевая панель)

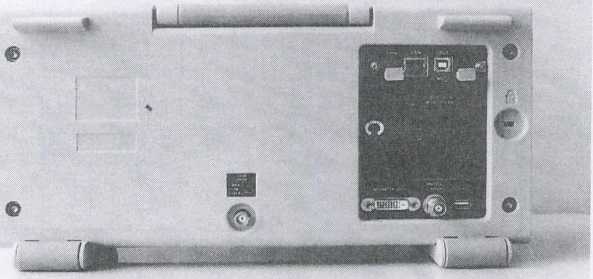

Рисунок 3 - Внешний вид задней панели осциллографа

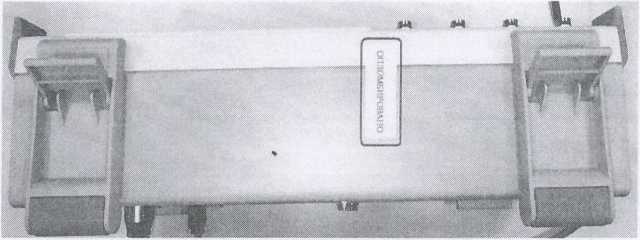

Рисунок 4 - Место пломбирования (вид снизу)
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «05.810». ПО автоматически определяет децимальный и серийный номера осциллографа при запуске. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные (признаки) ПО
|
Наименование ПО |
Значение |
|
Идентификационное наименование ПО |
05.810 |
|
Номер версии (идентификационный номер) ПО |
05.810-02.500-03800 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
Число каналов |
С8-205/2 |
2 |
|
С8-205/4 |
4 | |
|
Полоса пропускания, МГц |
500 | |
|
Входное сопротивление/емкость |
50 Ом; 1 МОм/12 пФ | |
|
Диапазон установки коэффициента развертки |
от 1 нс/дел до 50 с/д ел | |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора |
±3,5-10’6 | |
|
Диапазон установки коэффициента отклонения (КоТО) |
входное сопротивление 50 Ом |
от 1 мВ/дел до 1 В/дел |
|
входное сопротивление 1 МОм |
от 1 мВ/дел до 10 В/дел | |
|
Пределы допускаемой относительной погрешности установ-ки коэффициента отклонения бКо™, % |
при КоТКЛ 10 мВ/дел и выше |
±1,5 |
|
при Коти 1,2 и 5 мВ/дел |
±2,0 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение характеристики | |
|
Диапазон установки постоянного смещения, В |
входное сопротивление 50 Ом |
± (от 1 до 5) |
|
входное сопротивление 1 МОм ’ |
от ±1 до ±97,5 | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения, В |
±(0,005-UCM + 0,15 дел- Котклф где UCM - установленное смещение, В | |
|
Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более |
300 | |
|
Напряжение питания от сети переменного тока частотой (50±0,5) Гц или (60±0,5) Гц, В |
от 100 до 240 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
403 х 142 х 189 | |
|
Масса, кг, не более (без опций и аксессуаров) |
4,5 | |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре 25 °C, % - атмосферное давление, кПа |
от 0 до 50 до 90 100 ±4 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель осциллографа.
Комплектность
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Осциллограф цифровой запоминающий С8-205/2 (С8-205/4) |
МГФК.4111611.002 |
1 |
|
Кабель питания |
1 | |
|
Пассивные пробники |
2 или 4 (по количеству каналов) | |
|
Руководство по эксплуатации |
МГФК.4111611.002 РЭ |
1 |
|
Формуляр |
МГФК.4111611.002 ФО |
1 |
|
Методика поверки |
МГФК.4111611.002 МП |
1 |
Поверка
осуществляется в соответствии с документом МГФК.411161.002 МП «Инструкция. Осциллографы цифровые запоминающие С8-205/2, С8-205/2. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 05 августа 2016 г. Знак поверки наносится на свидетельство о поверке и на лицевую поверхность осциллографа в виде наклейки или оттиска доверительного клейма.
Основное средство поверки:
- калибратор осциллографов Fluke 9500В с формирователем 9530 (рег.№ 30374-13).
Сведения о методах измерений
Осциллографы цифровые запоминающие С8-205/2, С8-205/4. Руководство по эксплуатации МГФК.4111611.002 РЭ
Нормативные документы
1 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3 Осциллографы цифровые запоминающие С8-205/2, С8-205/4. Технические условия ТУ 26.51.42-002-02567567-2016.
Другие Осциллографы
