Расходомеры ADS Triton, ADS Triton+
| Номер в ГРСИ РФ: | 64780-16 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Компания "ADS Environmental Services", США |
Расходомеры ADS Triton, ADS Triton+ (далее - расходомеры) предназначены для измерений уровня, скорости потока, объемного расхода и объема жидкости в открытых и закрытых водоводах с напорным, безнапорным и комбинированным режимами течений любых форм поперечных сечений, в том числе в коллекторах хозяйственно-бытовой и совмещённой канализации, в системах отведения ливневых вод, в сбросных каналах энергетических объектов и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64780-16 |
| Действует | по 19.08.2026 |
| Наименование | Расходомеры |
| Модель | ADS Triton, ADS Triton+ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3ac6c858-9614-56e0-6be1-2780a2591b4d |
Производитель / Заявитель
Компания "ADS Environmental Services", СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 86 (89%) |
| Неуспешных поверок (СИ непригодно) | 11 (11 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
64780-16: Описание типа
2021-64780-16.pdf
|
Скачать | 273.7 КБ | |
|
64780-16: Методика поверки
2021-mp64780-16.pdf
|
Скачать | 490.2 КБ |
Описание типа
Назначение
Расходомеры ADS Triton, ADS Triton+ (далее - расходомеры) предназначены для измерений уровня, скорости потока, объемного расхода и объема жидкости в открытых и закрытых водоводах с напорным, безнапорным и комбинированным режимами течений любых форм поперечных сечений, в том числе в коллекторах хозяйственно-бытовой и совмещённой канализации, в системах отведения ливневых вод, в сбросных каналах энергетических объектов и т.п.
Описание
Принцип действия расходомеров основан на измерении объемного расхода жидкости методом «площадь-скорость». Объем и объемный расход определяются на основании измеренных значений скорости и уровня потока жидкости и введенных данных о геометрии водовода.
Расходомер состоит из следующих основных частей (в комплект может входить один или более из нижеперечисленных датчиков):
- измерительный блок Triton/ Triton+ (далее - измерительного блока);
- комбинированный погружной датчик уровня потока и скорости потока жидкости (далее-комбинированный погружной датчик);
- комбинированный бесконтактный датчик уровня и скорости потока жидкости (далее-комбинированный бесконтактный датчик);
- бесконтактный ультразвуковой датчик уровня потока жидкости (опция, полностью аналогичен датчику уровня, входящего в состав комбинированного бесконтактного датчика уровня и скорости потока жидкости);
- блок ввода-вывода Flowvision (опция);
- монтажные элементы для установки датчиков в водовод;
- кабель соединения с персональным компьютером.
Комбинированный погружной датчик представляет собой несколько первичных преобразователей, объединённых в единый корпус:
- допплеровский преобразователь скорости потока;
- гидростатический преобразователь уровня потока, позволяющий измерять уровень подтопления коллектора (для измерения расхода в напорном режиме течения);
- ультразвуковой преобразователь уровня потока жидкости.
Комбинированный бесконтактный датчик представляет собой несколько первичных преобразователей, объединённых в единый корпус:
- допплеровский бесконтактный преобразователь максимальной поверхностной скорости потока (без нормирования погрешности);
- бесконтактный ультразвуковой преобразователь уровня потока жидкости;
Для измерения расхода жидкости в водоводе достаточно использовать любой из комбинированных датчиков.
Расходомер имеет два независимых канала измерения, позволяющие проводить измерения в двух водоводах одновременно с любым сочетанием датчиков.
Расходомер ADS Triton+ оснащен встроенным GPRS-модемом, что позволяет связываться с расходомером через сотовые 3G/4G сети, а также передавать данные на ftp-сервер в автоматическом режиме.
Расходомер может иметь как внутреннее электропитание от встроенной батареи, так и внешнее питание 12 В.
Расходомер может использоваться в двух основных режимах: стационарном и автономном.
Расходомер может оснащаться блоком ввода-вывода Flowvision, который предназначен для настройки параметров работы расходомера, ввода характеристик водовода, отображения текущих значений расхода, времени наработки, а также ведения архивов данных и нештатных ситуаций. Использование блока ввода-вывода Flowvision возможно только при условии наличия внешнего электропитания.
Вся работа с расходомером в стационарном режиме происходит через интерфейс блока ввода-вывода Flowvision. При работе в автономном режиме (например, при проведении временных измерений или при отсутствии электропитания в районе створа измерения) в качестве пользовательского интерфейса используется персональный компьютер с установленным программным комплексом Profile.
Расходомер может обмениваться с удаленными устройствами сбора данных по протоколу ModBUS.
Относительная погрешность измерения скорости бесконтактным комбинированным датчиком уровня и скорости потока жидкости не нормируется.
Внешний вид расходомеров показан на рисунке 1.

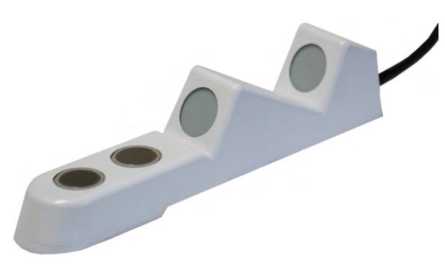

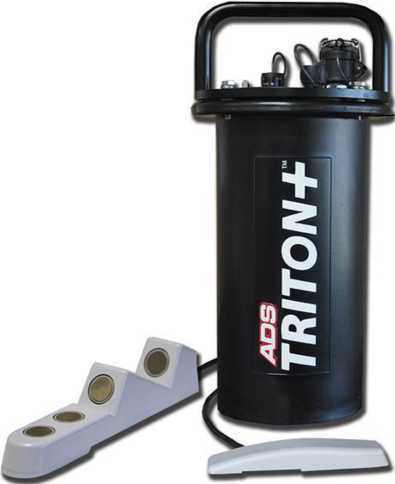

Рисунок 1- Расходомер ADS Triton+, комбинированный погружной датчик и комбинированный бесконтактный датчик
Место нанесения знака поверки в виде клейма
Рисунок 2- Бесконтактный ультразвуковой датчик уровня потока жидкости

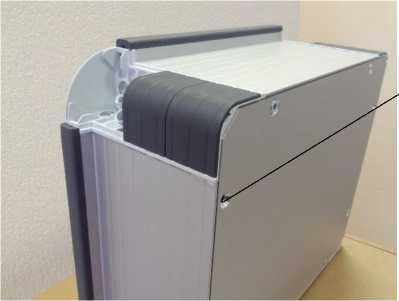

Рисунок 3- Корпус блока ввода-вывода Flowvision. Место пломбирования
Место пломбирования блока ввода-вывода Flowvision
Программное обеспечение
Расходомеры имеют внешнее программное обеспечение (далее - ПО) - программный комплекс Profile. Программный комплекс Profile предназначен для считывания результатов измерений, сохраненных в памяти расходомера, анализа данных, выдачи отчетов, диагностики и настройки расходомера. Защита программного обеспечения от непреднамеренных или преднамеренных изменений осуществляется с помощью паролей и учетных записей пользователя. Имеется защита от ввода заведомо неверных данных путем индикации сообщений об ошибках.
Также расходомер имеет внутреннее ПО, отвечающее за базовые операции и программное обеспечение блока ввода-вывода Flowvision.
Конструктивно расходомеры имеют защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты от чтения и записи.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения | ||
|
Идентификационное наименование ПО |
ПО измерительного блока Triton/ Triton+ |
Profile |
ПО блока ввода-вывода Flowvision |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.80/6.08 |
Не ниже «3.6» |
Не ниже «1.2.07» |
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений, согласно Р 50.2.077-2014, высокий.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значения характеристики |
|
Диапазон измерений скорости потока комбинированным погружным датчиком, м/с |
от минус 9,1 до минус 0,03 от плюс 0,03 до плюс 9,1 |
|
Наименование характеристики |
Значения характеристики |
|
Пределы допускаемой относительной погрешности измерений скорости потока комбинированным погружным датчиком, % |
±0,5/V (при скорости 0,03-0,25 м/с), где V - измеренное значение максимальной скорости, м/с ±2 (при скорости 0,25-9,1 м/с) |
|
Диапазон измерений уровня ультразвуковым преобразователем комбинированного погружного датчика, мм |
от 25 до 1520 |
|
Пределы допускаемой относительной погрешности измерения уровня ультразвуковым преобразователем комбинированного погружного датчика, % |
±320/H (при уровне 25-640 мм), где H - измеренное значение уровня, мм ±0,5 (при глубине 640-1520 мм) |
|
Диапазон измерений уровня гидростатическим преобразователем комбинированного погружного датчика, мм |
от 0 до 3500 от 0 до 6000 В зависимости от исполнения датчика |
|
Пределы допускаемой приведенной погрешности измерений уровня гидростатическим преобразователем комбинированного погружного датчика, % |
±0,1 |
|
Диапазон показаний поверхностной скорости потока комбинированным бесконтактным датчиком (погрешность не нормирована), м/с |
от 0,3 до 4,57 |
|
Диапазон измерений уровня ультразвуковым преобразователем комбинированного бесконтактного датчика и бесконтактным ультразвуковым датчиком уровня потока жидкости, мм |
от 25 до 3050 |
|
Пределы допускаемой абсолютной погрешности измерений уровня ультразвуковым преобразователем комбинированного бесконтактного датчика и бесконтактным ультразвуковым датчиком уровня потока жидкости, мм |
±3,2 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при безнапорном режиме течения в водоводе, % |
±j5r + sc где 6г - относительная погрешность измерения уровня соответствующего преобразователя, 6с - относительная погрешность измерения скорости. В случае измерения уровня гидростатическим преобразователем s гг-йв Н , где Yr - приведенная погрешность измерения уровня гидростатическим преобразователем, Нв - верхний предел измерения гидростатического преобразователя в зависимости от исполнения, мм, H - текущее значение уровня, мм |
|
Наименование характеристики |
Значения характеристики |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при напорном режиме течения в водоводе, % |
± 6c, где 6c - относительная погрешность измерения скорости |
|
Рабочая температура окружающей и измеряемой среды для датчиков и измерительного блока, оС |
от минус 20 до плюс 60 |
|
Рабочая температура для блока ввода-вывода Flowvision, оС |
от минус 10 до плюс 50 |
|
Габаритные размеры измерительного блока, мм, не более |
451; 222; 222 |
|
Габаритные размеры блока ввода-вывода Flowvision, мм, не более |
280;190;128 |
|
Габаритные размеры погружного комбинированного преобразователя, мм, не более |
172;31;21 |
|
Габаритные размеры бесконтактного надводного комбинированного преобразователя, мм, не более |
269;52;62 |
|
Габаритные размеры бесконтактного надводного ультразвукового преобразователя уровня, мм, не более |
269;52;62 |
|
Масса измерительного блока (с батареей), кг, не более |
13,7 |
|
Масса блока ввода-вывода Flowision, кг, не более |
2,3 |
|
Номинальное напряжение питания измерительного блока, В: Батарейное питание Постоянный ток (внешнее) |
9 12 |
|
Напряжение питания блока ввода-вывода Flowvision, В |
от 85 до 264 |
|
Средняя наработка на отказ, ч |
70000 |
|
Срок службы, лет |
12 |
Знак утверждения типа
наносят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.
Комплектность
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
1 Измерительный блок |
1 шт. | |
|
2 Комбинированный погружной датчик |
1 шт. |
* |
|
3 Комбинированный бесконтактный датчик |
1 шт. |
* |
|
4 Бесконтактный ультразвуковой преобразователь уровня |
1 шт. |
* |
|
Наименование |
Кол-во |
Примечание |
|
5 Блок ввода-вывода Flowvision |
1 шт. |
** |
|
6 Антенна |
1 шт. |
Только для модели ADS Triton+ |
|
7 Комплект соединительных кабелей |
1 компл. | |
|
8 Комплект монтажных приспособлений |
1 компл. | |
|
9 Программный комплекс Profile |
1 экз. |
*** |
|
10 Руководство по эксплуатации |
1 экз. | |
|
11 Методика поверки МП 2550-0273-2016 |
1 экз. | |
|
* - модель датчика выбирается на этапе проектирования, ** - для использования в стационарном режиме, *** - для использования в автономном режиме. | ||
Поверка
осуществляется по документу МП 2550-0273-2016 «Расходомеры ADS Triton, ADS Triton+. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 февраля 2016 г.
Эталоны, применяемые при поверке:
Государственный рабочий эталон единицы скорости водного потока в диапазоне от 0,1 до 6,0 м/с, единицы длины в диапазоне от 0 до 6,0 м, единицы объема в диапазоне от 1,0 до 1500 м3 в области измерений объемного расхода жидкости в безнапорных трубопроводах 3.1.ZZB.0154.2015;
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;
- установка уровнемерная УРГ-6000, № в ФИФ 29565-05
Знак поверки наносится на свидетельство о поверке.Сведения о методах измерений
Методы измерений изложены в Разделе 1 и Приложении 1 «Руководства по эксплуатации» и в МИ 1759-87 Расход воды на реках и каналах. Методика выполнения измерений методом «скорость-площадь».
Нормативные документы
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 Техническая документация компании «ADS Environmental Services ».
