Манометры показывающие деформационные A-Flow серии G

Номер в ГРСИ РФ: 64809-16
Категория: Манометры
Производитель / заявитель: ООО "Мониторинг Вентиль и Фитинг", г.Москва
Скачать
64809-16: Описание типа СИ Скачать 203.5 КБ
Заказать
Поставщик: ООО НПО «ЮМАС»
Манометры показывающие деформационные A-Flow серии G поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Манометры показывающие деформационные A-Flow серии G (далее манометры) предназначены для измерений избыточного, в том числе вакуумметрического, давления жидкостей и газов.

Информация по Госреестру

Основные данные
Номер по Госреестру 64809-16
Наименование Манометры показывающие деформационные
Модель A-Flow серии G
Срок свидетельства (Или заводской номер) 26.08.2021
Производитель / Заявитель

ООО "Мониторинг Вентиль и Фитинг", г.Москва

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 17352
Найдено поверителей 217
Успешных поверок (СИ пригодно) 17122 (99%)
Неуспешных поверок (СИ непригодно) 230 (1%)
Актуальность информации 21.11.2024

Поверители

Скачать

64809-16: Описание типа СИ Скачать 203.5 КБ

Описание типа

Назначение

Манометры показывающие деформационные A-Flow серии G (далее манометры) предназначены для измерений избыточного, в том числе вакуумметрического, давления жидкостей и газов.

Описание

давления которого связан   с

Принцип действия манометров основан на уравновешивании измеряемого силами упругой деформации первичного чувствительного элемента, один конец неподвижно соединен с держателем, а другой (подвижный) конец передаточным механизмом. Перемещение первичного чувствительного элемента преобразуется в угол поворота указательной стрелки.

Для защиты внутренних устройств манометров и для снижения погрешности манометров от вибрации манометры могут заполняться демпфирующей жидкостью.

Манометры могут снабжаться электроконтактным сигнализирующим устройством, обеспечивающим управление внешними электрическими цепями.

Модели отличаются друг от друга габаритными размерами, пределами измерений, не превышающими значений, указанных в таблице 1 и видами измеряемых сред.

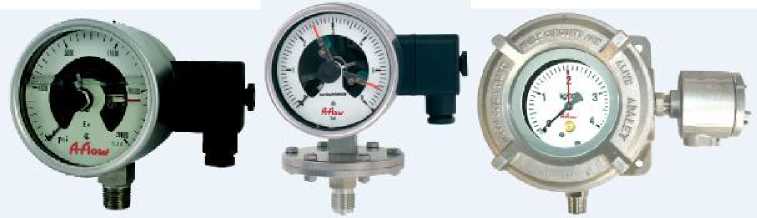

Общий вид манометров показывающих деформационных A-Flow серии G представлен на рисунке 1.

G10

G13

G14

G20

G21

G22

G30

G31

G32

G40

G41

G42

G43

G70

G72

G74

G75

G76

G77

Рисунок 1 - Общий вид манометров показывающих деформационных A-Flow серии G

Технические характеристики

Диапазоны измерений, пределы допускаемой основной приведенной погрешности, диапазон рабочих температур манометров показывающих деформационных A-Flow серии G приведены в таблице 1.

Таблица 1

Модификация

Диапазоны измерений, МПа

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

Диапазон рабочих температур, °C

G10

от минимального диапазона: (от минус 0,1 до 0) до максимального диапазона: (от 0 до 40)

±1,6; ±2,5

от минус 40 до плюс 60

G13

±1

G14

±2,5

G20

±1,6; ±2,5

G21

±1; ±1,6; ±2,5

G22

от минимального диапазона: (от минус 0,1 до 0) до максимального диапазона: (от 0 до 250)

±1; ±1,6

G30

±1,6; ±2,5

G31

±1; ±1,6

G32

±1; ±1,6

G33

±1

G40

от минимального диапазона: (от минус 0,06 до 0) до максимального диапазона: (от 0 до 0,1)

±2,5

от минус 20 до плюс 60

G41

±1,6

G42

±1,6; ±2,5

G43

от минимального диапазона: ( от минус 0,06 до 0) до максимального диапазона: (от 0 до 0,06)

±1,6; ±2,5

Модификация

Диапазоны измерений, МПа

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

Диапазон рабочих температур, °C

G50

от минимального диапазона: (минус от 0,1 до 0) до максимального диапазона: (от 0 до 100)

±0,25; ±0,5

от минус 40 до плюс 60

G70

от минимального диапазона: (от минус 0,1 до 0) до максимального диапазона: ( от 0 до 40)

±1,6; ±2,5

от минус 20 до плюс 60

G72

от минимального диапазона: ( от минус 0,1 до 0) до максимального диапазона: (от 0 до 100)

±1,6; ±2,5

от минус 20 до плюс 60

G74

от минимального диапазона: (от минус 0,1 до 0) до максимального диапазона: (от 0 до 40)

±1,6

от минус 20 до плюс 60

G75

от минимального диапазона: (от минус 0,1 до 0) до максимального диапазона: (от 0 до 100)

от минимального диапазона: (от 0 до 0,1) до максимального диапазона: (от 0 до 60)

±1,6

от минус 20 до плюс 70

G76

±1,6; ±2,5

G77

±1

Шкала манометров может быть отградуирована в кПа, МПа, Па, кг/см2, мбар, бар.

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений: Вариация показаний, %:

±0,25; ±0,5; ±1; ±1,6; ±2,5

±0,25; ±0,5; ±1; ±1,6; ±2,5

±1,6; ±2,5

Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, выраженные в процентах диапазона показаний, для манометров с пределами допускаемой основной приведенной погрешности ±1,0; ±1,6 и ±2,5 соответственно

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (23 °С), в диапазоне рабочих температур на каждые 10°С, %:

±0,25; ±0,5; ±1; ±1,6; ±2,5

(для приборов с пределами допускаемой основной приведенной погрешности (±0,25; ±0,5; ±1; ±1,6; ±2,5) % , соответственно)

Габаритные размеры и масса, приведены в таблице 2.

Таблица 2

Диаметр корпуса, мм, не более

43

48

56

60

64

70

82

110

130

153

163

203

250

Толщина корпуса, мм, не более

25

25

28

28

37

37

43

55

56

56

56

56

50

Масса манометров без заполнения демпфирующей жидкостью, кг, не более

0,5

0,5

0,5

0,5

0,5

0,6

1,5

1,5

2,0

2,0

2,0

3,0

4,0

Масса манометров, заполненных демпфирующей жидкостью, кг, не более,

1,0

1,0

1,0

1,0

1,0

1,2

2,5

2,5

3,0

3,0

3,0

5,0

7,0

Средний срок службы, лет:                                                              8

Знак утверждения типа

наносится на корпус манометра методом липкой аппликации и (или) на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки приборов соответствует таблице 3.

Таблица 3

Наименование

Количество

Манометр показывающий деформационный A-Flow серии G

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу МИ 2124-90   «ГСИ. Манометры, вакуумметры,

мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

Манометры избыточного давления грузопоршневые:

МП-2,5; МП-6, МП-60, МП-600, МП-2500; (регистрационный номер 31703-06).

Мановакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99).

Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится на стекло манометра таким образом, чтобы оттиск не мешал снятию показаний.

Сведения о методах измерений

приведены в документе «Манометры показывающие деформационные A-Flow серии G.

Паспорт».

Нормативные документы

ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

Техническая документация A-FLOW: "South Tower, Fuli Yingli Bldg., No. 3 Hua Qiang Road, Zhujiang New Town, Tianhe District, Guangzhou, Guangdong, China 510623".

ТУ 4212-003-74081055-2016. «Манометры показывающие деформационные A-Flow серии G. Технические условия»
