Манометры дифференциальные A-Flow серии G
| Номер в ГРСИ РФ: | 64810-16 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "Мониторинг Вентиль и Фитинг", г.Москва |
Манометры дифференциальные A-Flow серии G (далее по тексту - манометры) предназначены для измерений разности давлений газообразных или жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64810-16 |
| Действует | по 26.08.2026 |
| Наименование | Манометры дифференциальные |
| Модель | A-Flow серии G |
| Приказы |
№2456 от
13.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 10883300-ba11-7e16-abf8-f82a3557954c |
Производитель / Заявитель
ООО «Мониторинг Вентиль и Фитинг», РОССИЯ, A-FLOW: 1784, Wenlong Rd, Kaohsiung
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1154
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1136 (98%) |
| Неуспешных поверок (СИ непригодно) | 18 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
64810-16: Описание типа
2016-64810-16-2.pdf
Файл устарел
|
Скачать | 132.6 КБ | |
|
64810-16: Методика поверки
2016-mp64810-16.pdf
Файл устарел
|
Скачать | 804.4 КБ | |
|
64810-16: Описание типа
2016-64810-16.pdf
|
Скачать | 132.6 КБ | |
|
64810-16: Описание типа
2025-64810-16.pdf
|
Скачать | 203.4 КБ | |
|
64810-16: Методика поверки
2016-mp64810-16-1.pdf
|
Скачать | 804.4 КБ |
Описание типа
Назначение
Манометры дифференциальные A-Flow серии G (далее по тексту - манометры) предназначены для измерений разности давлений газообразных или жидких сред.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Детали, контактирующие с измеряемой средой, манометров модификации G60 выполнены из латуни, а G61 из нержавеющей стали.
Манометры модификации G68 и G69 оснащены вторичными преобразователями, которые встраиваются в корпус манометра и преобразуют движение стрелки манометра в нормированный электрический выходной сигнал.
Манометры могут изготавливаться из разных материалов, а также могут отличаться друг от друга характеристиками, указанными ниже.

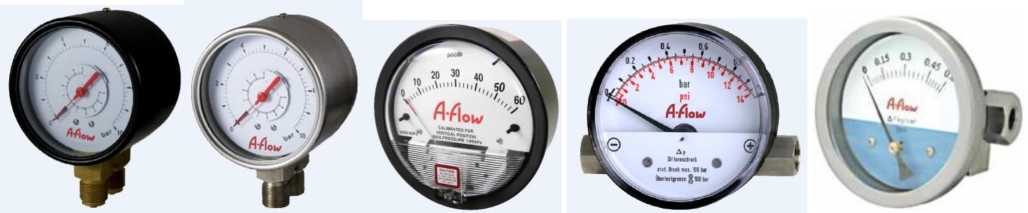

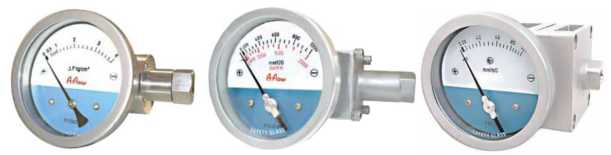

Фотографии общего вида манометров представлены на рисунке 1.
G60
G61
G62
G63
G64
G65
G66
G67
G68
G69
Рисунок 1 - Общий вид манометров дифференциальных A-Flow серии G
Технические характеристики
Диапазоны измерений, пределы допускаемой основной приведенной погрешности, диапазон рабочих температур манометров дифференциальных A-Flow серии G приведены в таблице 1.
Таблица 1
|
Модиф икация |
Диапазоны измерений, кПа |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Диапазон рабочих температур, °C |
|
G60, G61 |
от минимального диапазона: (от 0 до 160) до максимального диапазона: (от 0 до 6000) |
±1,6 |
от минус 20 до плюс 60 |
|
G62 |
от минимального диапазона: (от 0 до 0,03) до максимального диапазона: (от 0 до 30) |
±2,0 |
от 0 до плюс 60 |
|
G63 |
от минимального диапазона: (от 0 до 40) до максимального диапазона: (от 0 до 1000) |
±3,0 | |
|
G64 |
от минимального диапазона: (от 0 до 60) до максимального диапазона: (от 0 до 1380) |
±1 при возрастании давления |
от 0 до плюс 80 |
|
G65 |
от минимального диапазона: (от 0 до 25) до максимального диапазона: (от 0 до 760) |
±2 при возрастании давления |
от 0 до плюс 80 |
|
G66 |
от минимального диапазона: от (0 до 5) до максимального диапазона: (от 0 до 40) |
от 0 до плюс 80 | |
|
G67 |
от минимального диапазона: (от 0 до 0,5) до максимального диапазона: от (0 до 6) |
±2 | |
|
G68 |
от минимального диапазона: (от 0 до 60) до максимального диапазона: (от 0 до 1400) |
±2 при возрастании давления | |
|
G69 |
от минимального диапазона: (от 0 до 25) до максимального диапазона: (от 0 до 700) |
Шкала манометров может быть отградуирована в кПа, МПа, Па, кг/см2, мбар, бар.
Информативный параметр выходного сигнала силы постоянного тока, мА от 4 до 20 (для G68, G69)
Пределы допускаемой основной приведенной погрешности преобразователей давления, % от диапазона измерений 2 (для G68, G69)
Максимальное рабочее (статическое) давление, МПа ВПИ (для G60, G61)
10 (для G63, G66) 3 (для G62, G67) 20 (для G64, G65, G68, G69)
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (20 °С), в диапазоне рабочих температур на каждые 10°С, %: ±1,6; (для G60, G61)
±0,5; ±1,0; ±1,5 (для приборов (с пределами допускаемой основной приведенной погрешности ±1; ±2,0; ±3,0) %, соответственно)
Габаритные размеры и масса, приведены в таблице 2.
Таблица 2
|
Диаметр корпуса, мм, не более |
63 |
80 |
102 |
116 |
121 |
150 |
160 |
|
Толщина корпуса, мм, не более |
54 |
33 |
80 |
117 |
56 |
104 |
140 |
|
Масса манометров, кг, не более |
1,0 |
1,5 |
1,5 |
2,0 |
2,1 |
2,5 |
2,5 |
Средний срок службы, лет:
Знак утверждения типа
наносится на корпус манометра методом липкой аппликации и (или) на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
- манометр дифференциальный A-Flow серии G - 1 шт.
- паспорт - 1 шт.
- методика поверки - 1 экз. (допускается 1 экз. на партию
манометров при поставке в один адрес).
Сведения о методах измерений
Методика измерений приведена в документе «Манометры дифференциальные A-Flow серии G. Паспорт».
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».
ГОСТ 8.187-76 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
ГОСТ Р 8.802-2012. «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация "South Tower, Fuli Yingli Bldg., No. 3 Hua Qiang Road, Zhujiang New Town, Tianhe District,Guangzhou, Guangdong, China 510623"
ТУ 4212-004-74081055-2016 «Манометры дифференциальные A-Flow серии G. Технические условия».
