Преобразователи давления измерительные A-Flow серии PT
| Номер в ГРСИ РФ: | 64847-16 |
|---|---|
| Производитель / заявитель: | ООО "Мониторинг Вентиль и Фитинг", г.Москва |
Преобразователи давления измерительные A-FLOW серии PT (далее - преобразователи) предназначены для измерений и непрерывного преобразования избыточного или абсолютного давления жидких и газообразных сред в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64847-16 |
| Действует | по 31.08.2026 |
| Наименование | Преобразователи давления измерительные |
| Модель | A-Flow серии PT |
| Приказы |
№2456 от
13.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9ad01939-8d0d-c244-912b-66906039a01f |
Производитель / Заявитель
ООО «Мониторинг Вентиль и Фитинг», РОССИЯ, A-FLOW: 1784, Wenlong Rd, Kaohsiung
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 52 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
64847-16: Описание типа
2016-64847-16-2.pdf
Файл устарел
|
Скачать | 81.4 КБ | |
|
64847-16: Методика поверки
2021-mp64847-16.pdf
Файл устарел
|
Скачать | 160.4 КБ | |
|
64847-16: Описание типа
2016-64847-16.pdf
|
Скачать | 81.4 КБ | |
|
64847-16: Описание типа
2025-64847-16.pdf
|
Скачать | 117.1 КБ | |
|
64847-16: Методика поверки
2021-mp64847-16-1.pdf
|
Скачать | 160.4 КБ |
Описание типа
Назначение
Преобразователи давления измерительные A-FLOW серии PT (далее - преобразователи) предназначены для измерений и непрерывного преобразования избыточного или абсолютного давления жидких и газообразных сред в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Описание
Принцип действия преобразователей основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя. Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомоста преобразователя. В дальнейшем изменение сопротивления с помощью электронной схемы преобразуется в информативный параметр выходного сигнала в виде электрического тока, пропорционального измеряемому давлению.

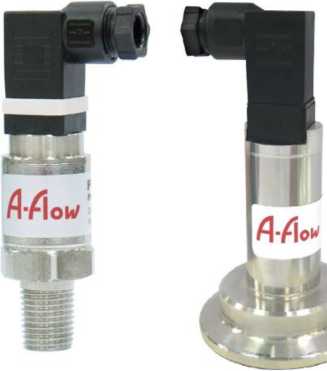

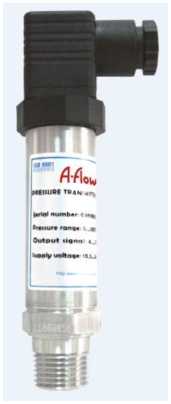

Фотографии общего вида преобразователей представлены на рисунке 1.
Р-РТ3100
Рисунок 1 - Общий вид преобразователей давления измерительных A-FLOW серии PT
Р-РТ5000
Технические характеристики
Метрологические и технические характеристики преобразователей давления измерительных
A-FLOW серии PT приведены в таблице 1.
Таблица 1.
|
Наименование характеристики |
Р-РТ3100 |
Р-РТ5000 |
|
Диапазоны измерений давления, МПа - избыточное - абсолютное |
от - 0,1 до 0; от - 0,1 до + 0,25; от - 0,1 до + 0,4; от - 0,1 до + 0,6; от - 0,1 до + 1; от - 0,1 до + 1,6; от - 0,1 до + 2,5; от 0 до 0,02; от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 30; от 0 до 0,034; от 0 до 0,103; от 0 до 0,345; от 0 до 0,69; от 0 до 3,45; от 0 до 6,89; от 0 до 13,79; от 0 до 20,68; от 0 до 34,47. - |
от - 0,1 до 0; от 0 до 0,025; от 0 до 0,04; от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100. |
|
Пределы основной допускаемой приведенной погрешности, % |
±0,5; ±1 |
±0,2; ±0,05 |
|
Информативный параметр выходного сигнала силы постоянного тока, мА |
от 4 до 20 | |
|
Диапазон рабочих температур, °С |
от - 10 до + 80 |
от - 40 до + 80 |
|
Пределы дополнительной допускаемой погрешности от изменения температуры окружающего воздуха, % диапазона измерений на 10 оС |
±0,10 |
±0,20 |
|
Габаритные размеры, мм, не более: |
115x40x34 |
135x40x34 |
|
Масса, кг, не более |
1,0 |
1,2 |
|
Средний срок службы, лет: |
10 | |
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователя методом липкой аппликации и (или) на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
- преобразователь давления измерительный A-Flow серии PT - 1 шт.
- паспорт - 1 шт.
Сведения о методах измерений
Методика измерений приведена в документе «Преобразователи давления измерительные A-FLOW серии PT. Паспорт».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012. ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013. ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па.
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП.
Техническая документация A-FLOW, Тайвань.
ТУ 4212-006-74081055-2016 Преобразователи давления измерительные A-Flow серии PT. Технические условия.
