Спектрофотометры Prove
| Номер в ГРСИ РФ: | 64862-16 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Фирма "Merck KGaA", Германия |
Спектрофотометры Prove предназначены для измерения спектрального коэффициента направленного пропускания и оптической плотности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64862-16 |
| Действует | по 31.08.2026 |
| Наименование | Спектрофотометры |
| Модель | Prove |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 399d611b-749f-a624-2390-f3936f22e21f |
Производитель / Заявитель
Фирма "Merck KGaA", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 372 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
64862-16: Описание типа
2020-64862-16-1.pdf
|
Скачать | 294.4 КБ | |
|
64862-16: Методика поверки
2020-mp64862-16.pdf
|
Скачать | 187.8 КБ |
Описание типа
Назначение
Спектрофотометры Prove предназначены для измерения спектрального коэффициента направленного пропускания и оптической плотности.
Описание
Принцип действия спектрофотометров основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу.
Спектрофотометры Prove представляют собой настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. В качестве источников излучения используются вольфрамовая галогенная лампа или ксеноновая импульсная лампа, в качестве приемника - фотодиод. Приборы управляются с помощью сенсорной клавиатуры и оснащены цифровым табло, на которое выводится рабочая длина волны и результат измерения коэффициента пропускания (или оптической плотности). Спектрофотометры представлены моделями Prove 100, Prove 300, Prove 600 которые различаются источниками излучения, спектральной шириной щели и спектральным диапазоном.

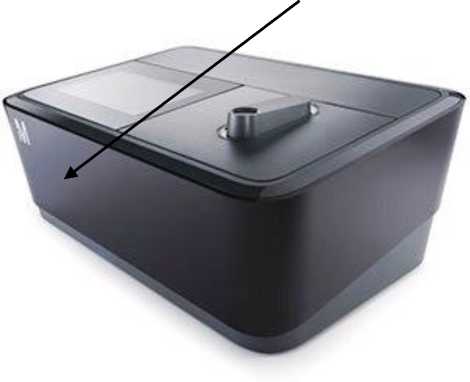

Место для знака утверждения типа
Место для знака утверждения типа
Рисунок 3 - Спектрофотометр Prove 600
Пломбирование спектрофотометров не предусмотрено.
Программное обеспечение
Программное обеспечение идентифицируется во встроенной программе в меню «System» в подменю «Information», путем вывода на дисплей спектрофотометра номера версии ПО. Идентификационные данные программного обеспечения спектрофотометров приведены в таблице 1. Таблица 1- Идентификационные данные программного обеспечения________________________
|
Идентификационные данные (признаки) |
Значение | ||
|
Prove 100 |
Prove 300 |
Prove 600 | |
|
Идентификационное наименование ПО |
Prove | ||
|
Номер версии (идентификационный номер) ПО |
не ниже Update Version 1.0.4 | ||
|
Цифровой идентификатор ПО |
- | ||
|
Другие идентификационные данные |
не ниже MCS Version 1.0.13 | ||
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2.1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Prove 100 |
Prove 300 |
Prove 600 | |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0,5 до 99,0 | ||
|
Диапазон измерений оптической плотности, Б |
от 0,01 до 2,0 | ||
|
Рабочий диапазон длин волн, нм |
от 320 до 1100 |
от 190 до 1100 | |
|
Пределы допускаемой абсолютной погрешности при измерении спектрального коэффициента направленного пропускания, % |
±1,0 | ||
|
Пределы допускаемой абсолютной погрешности при измерении оптической плотности,Б |
±0,01 | ||
|
Пределы допускаемой абсолютной погрешности установки шкалы длин волн, нм |
±3,0 |
±1,9 | |
Таблица 2.2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Prove 100 |
Prove 300 |
Prove 600 | |
|
Источник света |
Вольфрамовая галогенная лампа |
Ксеноновая импульсная лампа | |
|
Спектральная ширина щели, нм |
4 |
1,8 | |
|
Потребляемая мощность, ВА, не более |
15 | ||
|
Габаритные размеры (длина х ширина х высота), мм, не более |
416x276x237 | ||
|
Масса, кг, не более |
6,8 | ||
|
Условия эксплуатации: - температура окружающей среды, ° С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +35 от 20 до 95 от 84 до 106,7 | ||
Знак утверждения типа
наносится на каждый экземпляр спектрофотометра в виде наклейки, а также в левой верхней части титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность спектрофотометров Prove
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
Prove 100/300/600 |
1 (модификация по заказу) |
|
Адаптер источника питания |
- |
1 шт. |
|
Чехол для защиты от пыли |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
РТ-МП-7553-448-2020 |
1 шт. |
Поверка
осуществляется по документу РТ-МП-7553-448-2020 «ГСИ. Спектрофотометры Prove.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 1 сентября 2020 г.
Основные средства поверки:
- комплект светофильтров КНС-10.5 (номер в Федеральном информационном фонде 6527216), диапазон СКНП (0,02.0,95) отн. ед., ПГ ±(0,15.0,35) отн. ед. в диапазоне длин волн (250^2500) нм, диапазон (260.2700) нм, ПГ +(0,05.0,5) нм
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Приказ Росстандарта от 29 декабря 2018 г. № 2840 об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от Г10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация изготовителя Merck KGaA, Германия
