Газоанализаторы ФП34
| Номер в ГРСИ РФ: | 64863-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | НП ОДО "Фармэк", Беларусь, г.Минск |
Газоанализаторы ФП34 (далее - газоанализаторы) предназначены для измерений концентрации взрывоопасных и вредных газов (одновременно от одного до пяти): метана (СШ), пропана (СзШ), диоксида углерода (СОг), оксида углерода (СО), кислорода (Ог), сероводорода (H2S) в составе воздуха в любой комбинации и выдачи звуковой, световой предупредительной и аварийной сигнализации при превышении установленных порогов срабатывания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64863-26 |
| Действует | с 17.03.2026 по 16.12.2030 |
| Наименование | Газоанализаторы |
| Модель | ФП34 |
| Модификации |
1 Ex ib IIB T4 Gb 1 Ex db ib IIB T4 Gb |
| Приказы |
№494 от
17.03.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | b94a2ad8-e61c-e85c-33d6-e78f0fc208a4 |
Производитель / Заявитель
Научно-производственное общество с дополнительной ответственностью "ФАРМЭК", БЕЛАРУСЬ, 220026, г. Минск, ул. Жилуновича, 2В, каб. 13-31 (2 этаж)
Поверка
| Методика поверки / информация о поверке |
МРБ МП.4443-2025 Система обеспечения единства измернrй Ресrrубlшки Беларусь. Газоанализаторы ФП34. Методика поверки
(с 17.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 64 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.04.2026 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
64863-26: Описание типа
2026-64863-26.pdf
|
Скачать | 3.6 MБ | |
|
64863-26: Методика поверки
МРБ МП.4443-2025
2026-mp64863-26.pdf
|
Скачать | 3.8 MБ | |
|
Свидетельство (сертификат)
2026-cr64863-26.pdf
|
Скачать | 388 КБ |
Описание типа
Назначение
Газоанализаторы ФП34 (далее - газоанализаторы) предназначены для измерений концентрации взрывоопасных и вредных газов (одновременно от одного до пяти): метана (СНд), пропана (СзШ), диоксида углерода (СОг), оксида углерода (СО), кислорода (Ог), сероводорода (H2S) в составе воздуха в любой комбинации и выдачи звуковой, световой предупредительной и аварийной сигнализации при превышении установленных порогов срабатывания.
Область применения - газовая, химическая, нефтехимическая и другие отрасли промышленности, энергетика, коммунальное хозяйство, экология.
Описание
Газоанализаторы представляют собой многофункциональные переносные малогабаритные приборы блочной конструкции со встроенным микронасосом, с возможностью установки одновременно от одного до пяти блоков датчиков, в том числе может быть установлен индикатор утечки горючих газов (СН4, СзНв) или индикатор давления газа. Возможна установка модуля привязки к местности (GPS).
В газоанализаторах могут быть установлены оптические и электрохимические датчики.
Газоанализаторы осуществляют:
- отображение концентрации по каждому компоненту;
- отображение информации о неисправности;
- накопление данных о концентрации измеряемых газов с последующей возможностью их обработки на ПК;
- звуковую, световую предупредительную и аварийную сигнализации при превышении установленных пороговых значений и неисправности прибора.
Электрическое питание автономное, в прибор установлен низкотемпературный LiPol аккумулятор. Заряд аккумуляторной батареи через USB разъем.
Газоанализаторы имеют взрывозащищенное исполнение, маркировкой взрывозащиты 1 Ex ib IIB Т4 Gb или 1 Ex db ib IIB Т4 Gb (при установке датчика утечки) и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой.
Газоанализатор функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО идентифицируется через меню пользователя путем вывода на экран компьютера окна программы с номером версии и цифровым идентификатором.
Дата изготовления газоанализаторов указывается в паспорте в разделе «Свидетельство о приемке» и зашифрована в заводском номере газоанализатора: первые две цифры соответствуют году изготовления, следующие две - месяцу изготовления.
Фотографии общего вида средств измерений представлены в приложении 1.

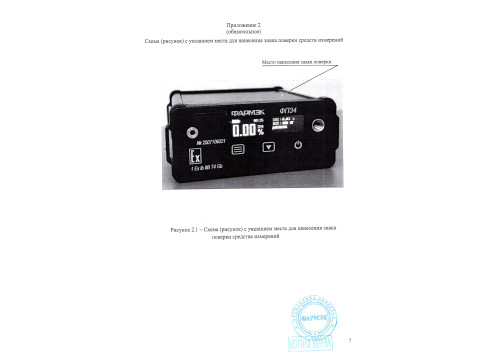

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

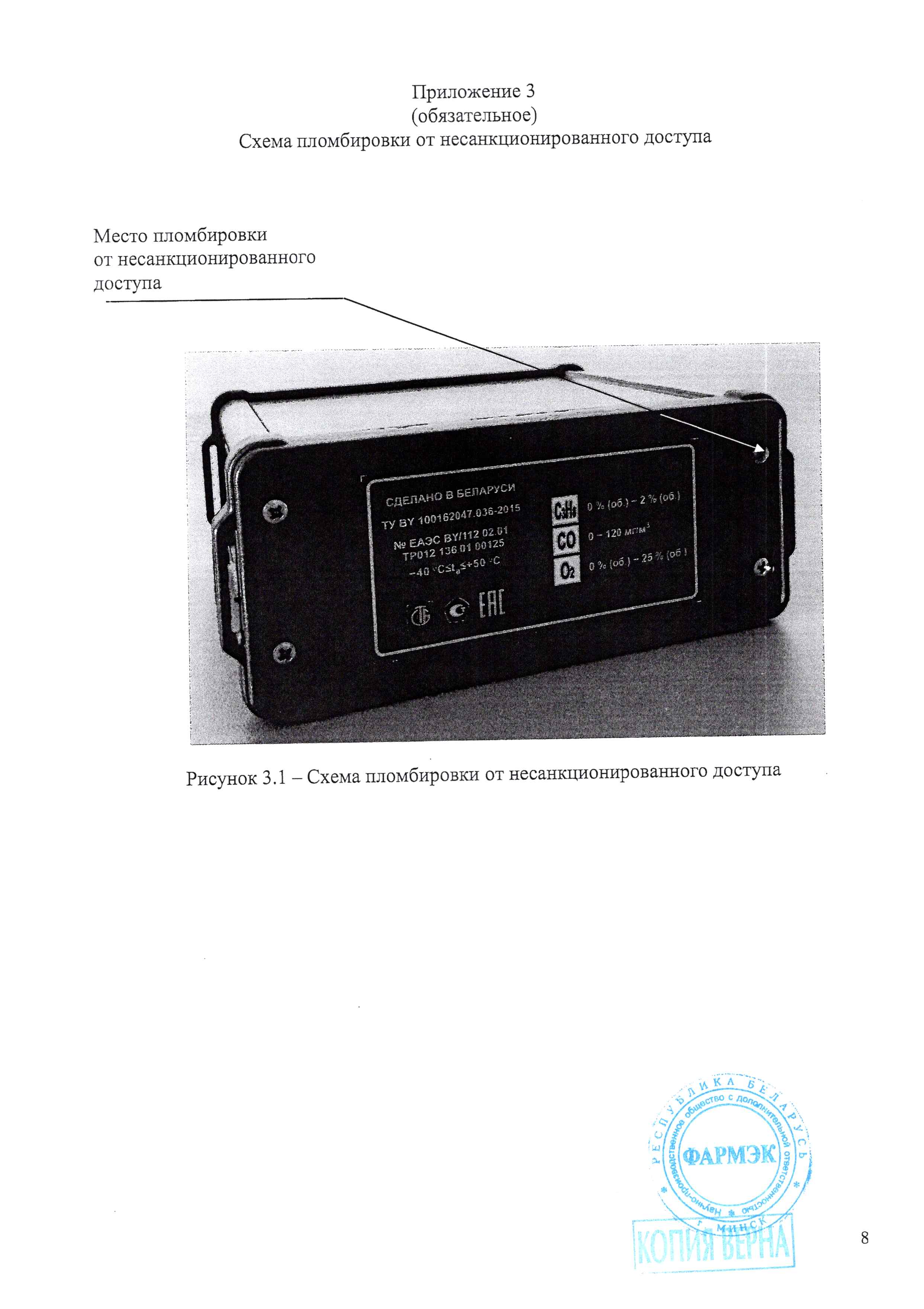

Схема пломбировки от несанкционированного доступа представлена в приложении 3. /$П
Обязательные метрологические требования представлены в таблицах 1 и 2.
Таблица 1
|
Наименование определяемого компонента |
Диапазон измерений % (об.) |
Пределы допускаемой погрешности * при температуре (20 ± 5) °C | |
|
абсолютная |
относительная | ||
|
Метан (СН4) |
0-5,0 |
±0,1 % (об.) |
±5 % |
|
Метан (СН4) |
0 - 5,0 включ. | ||
|
св. 5,0 - 100 | |||
|
Диоксид углерода (СОг) |
0-2,5 | ||
|
Пропан (СзНв) |
0-2,0 |
±0,05 % (об.) |
±5% |
|
* Выбирается наибольшее из значений | |||
Таблица 2
|
Наименование определяемого компонента |
Диапазон измерений |
Пред допускаемой основ при температу |
елы ной погрешности ре (20 ± 5) °C | |
|
% (об.) |
мг/м3 |
абсолютной |
относительной | |
|
Оксид углерода (СО) |
- |
0-30 включ. |
±7,5 мг/м3 |
- |
|
- |
св. 30 - 120 |
- |
±25 % | |
|
Кислород (Ог) |
0-25,0 |
- |
±0,5 % (об.) |
- |
|
Сероводород (H2S) |
- |
0-10 включ. |
±2,5 мг/м3 |
- |
|
св. 10- 100 |
- |
±25 % | ||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблицах 3 и 4.
Таблица 3
|
Наименование |
Значение |
|
1 |
2 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C: для газоанализаторов с датчиками СО, Ог, H2S для газоанализаторов с датчиками СН4, СзНв для газоанализаторов с датчиками СОг верхнее значение относительной влажности окружающего воздуха при температуре 25 °C, % атмосферное давление, кПа |
от минус 30 до плюс 50 от минус 40 до плюс 50 от минус 10 до плюс 40 98 от 84,0 до 106,7 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха на каждые 10 °C от температуры нормальных условий (для газоанализаторов с датчиками СО, Ог, H2S) |
0,5 от пределов основной погрешности газоанализаторов |
Продолжение таблицы 3
|
1 |
2 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP20 |
|
Напряжение питания постоянного тока, В |
от 2,8 до 4,2 |
|
Потребляемая мощность, не более, В -А |
2 |
|
Габаритные размеры, мм, не более |
130x125x65 |
|
Масса, кг, не более |
0,6 |
Таблица 4
|
Наименование определяемого компонента |
Пределы допускаемой погрешности в диапазонах температуры эксплуатации * | |
|
абсолютная |
относительная | |
|
Метан (СН4) |
от минус 10 °C до плюс 40 °C | |
|
±0,2 % (об.) |
±10 % | |
|
от минус 40 °C до минус 10 °C от плюс 40 °C до плюс 50 °C | ||
|
±0,4 % (об.) |
±20 % | |
|
Диоксид углерода (СО2) |
от минус 10 °C до плюс 40 °C | |
|
±0,2 % (об.) |
±10 % | |
|
Пропан (СзНз) |
от минус 10 °C до плюс 40 °C | |
|
±0,08 % (об.) |
±10 % | |
|
от минус 40 °C до минус 10 °C от плюс 40 °C до плюс 50 °C | ||
|
±0,16 % (об.) |
±20 % | |
|
* Выбирается наибольшее из значений | ||
Комплектность
Таблица 5
|
Наименование |
Количество |
|
Газоанализатор |
1 |
|
Адаптер сетевой 5 В, 1 А |
1 |
|
Ремень |
1 |
|
Паспорт 2) |
1 |
|
Фильтр-затвор |
5 |
|
Фильтр пылевой |
12 |
|
Штанга |
1 |
|
Штанга телескопическая |
I3) |
|
Штанга телескопическая с колоколом |
13) |
|
Чехол к прибору |
I3) |
|
Чехол с катушкой |
I3) |
|
Упаковка | |
|
Примечание Предоставляется в поверку 2)Текст методики поверки включен в паспорт (для ознакомительных целей) ^Поставляется при указании в заказе | |
|
.........ЙИ /И | |
|
kvi !ИИ ЙГПА | |
Место нанесения знака утверждения типа: знак утверждения типа средств измерений наносится на титульный лист паспорта.
Поверка осуществляется по МРБ МП.4443-2025 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы ФП34. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 100162047.036-2015 «Газоанализаторы ФП34. Технические условия».
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011); методику поверки:
МРБ МП.4443-2025 «Система обеспечения единства измерений Республики
Беларусь. Газоанализаторы ФП34. Методика поверки».
Перечень средств поверки: представлен в таблице 6.
Таблица 6_______________________________________________________________________
Наименование и тип средств поверки
Термогигрометр testo 625_______________________________________________________
Барометр-анероид метеорологический БАММ-1_______________________________
Стандартные образцы состава газовых смесей (далее - СО):
СО - воздух, СзН8 - воздух, СзН8 - азот, CPU - воздух, СН4 - азот,
О2 - азот, H2S - воздух, СО2 - воздух,____________________________________________
Воздух класса 0 по ГОСТ 17433-80; азот по ГОСТ 9293-74_______________________
Секундомер электронный «Интеграл С-01»_____________
Ротаметр РМ-А-0,063ГУЗ_________________________________________________
Вентиль точной регулировки ВТР____________________________________________
Трубка поливинилхлоридная (ПВХ), 6*15 мм__________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 7.
Таблица 7_________________________________________________________
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма метрологической части исполняемого кода) |
|
FP34.hex |
В.57 |
0x3DA8 |
ьохвство с
* otspo'
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: газоанализаторы ФП34 соответствуют требованиям
ТУ РБ 100162047.036-2015, ТР ТС 020/2011, ТР ТС 012/2011.
