Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х)

Назначение

Расходомеры ультразвуковые моделей УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) (далее -расходомеры) предназначены для измерений скорости, объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного, отходящего дымового, коллекторного и других газов, массового расхода (массы) водяного пара, а также вычисления объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63.

Описание

Расходомеры состоят из ультразвуковых преобразователей (ультразвуковых датчиков), установленных на участке измерительном с фланцевыми соединениями и электронновычислительного блока (далее - ЭВБ). Допускается установка ультразвуковых датчиков непосредственно на измерительный трубопровод, а также с использованием механизма извлечения (лубрикаторного типа). Ультразвуковой датчик представляет собой пьезокристалл, установленный внутри металлического корпуса. Подключение ультразвукового датчика к ЭВБ осуществляется внутри взрывонепроницаемой оболочки, в которой может размещаться предусилитель.

Принцип действия расходомеров основан на определении разности интервалов времени прохождения ультразвуковых импульсов по направлению потока рабочей среды и против него.

Расходомеры модели УЗР-868-ГФ(Х) предназначены для измерения скорости, объемного расхода (объема) попутного (свободного) нефтяного, факельного газов при рабочих условиях, а также при использовании преобразователей давления и температуры, вычисления объемного расхода (объема) попутного (свободного) нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63. УЗР-868-ГФ(Х) позволяет измерять массовый расход и массу факельного газа. Ультразвуковые преобразователи могут быть установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки».

Расходомеры модели УЗР-868-ГМ(Х) общепромышленного назначения предназначены для измерения скорости, объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного, отходящего дымового, коллекторного и иных газов с известными физическими свойствами при рабочих условиях, а также при использовании преобразователей давления и температуры вычисления объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного газов, приведенного к стандартным условиям по ГОСТ 2939-63. УЗР-868-ГМ(Х) позволяет измерять массовый расход и массу природного, попутного и свободного нефтяного, факельного газов. Ультразвуковые преобразователи могут быть

Лист № 2

Всего листов 10 установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки».

Расходомеры моделей УЗР-868-ГП(Х) предназначены для измерения скорости, объемного расхода (объема) насыщенного и перегретого пара, а также при использовании преобразователей давления и температуры расчета массового расхода (массы) насыщенного и перегретого пара.

Расходомеры имеют различные исполнения по способу подключения к трубопроводу:

- измерительный трубопровод с фланцевыми исполнениями;

- монтаж на измерительном трубопроводе на месте эксплуатации.

ЭВБ расходомеров обеспечивают выполнение следующих функций:

- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

- измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

- обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров;

- передача измерительной информации по аналоговым и различным цифровым интерфейсам;

- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Расчет физических свойств газа в расходомерах моделей УЗР-868-ГФ(Х) и УЗР-868-ГМ(Х) осуществляется по методике ГСССД МР-113-03 или ГОСТ 30319.2-2015 - ГОСТ 30319.3-2015.

Расчет физических свойств водяного пара в расходомерах моделей УЗР-868-ГП(Х) осуществляется по методике ГСССД 187-99.

Общий вид ЭВБ, устанавливаемых на расходомеры УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) представлен на рисунке Рисунок 1. Внешний вид расходомеров УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) представлен на рисунке 2.

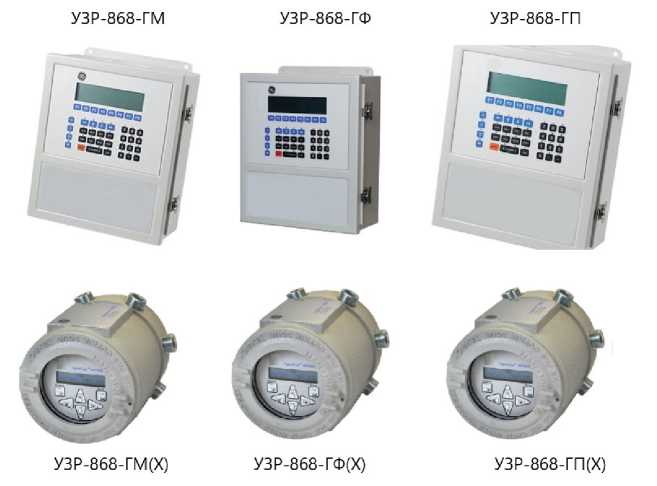

Рисунок 1 - Общий вид ЭВБ расходомера

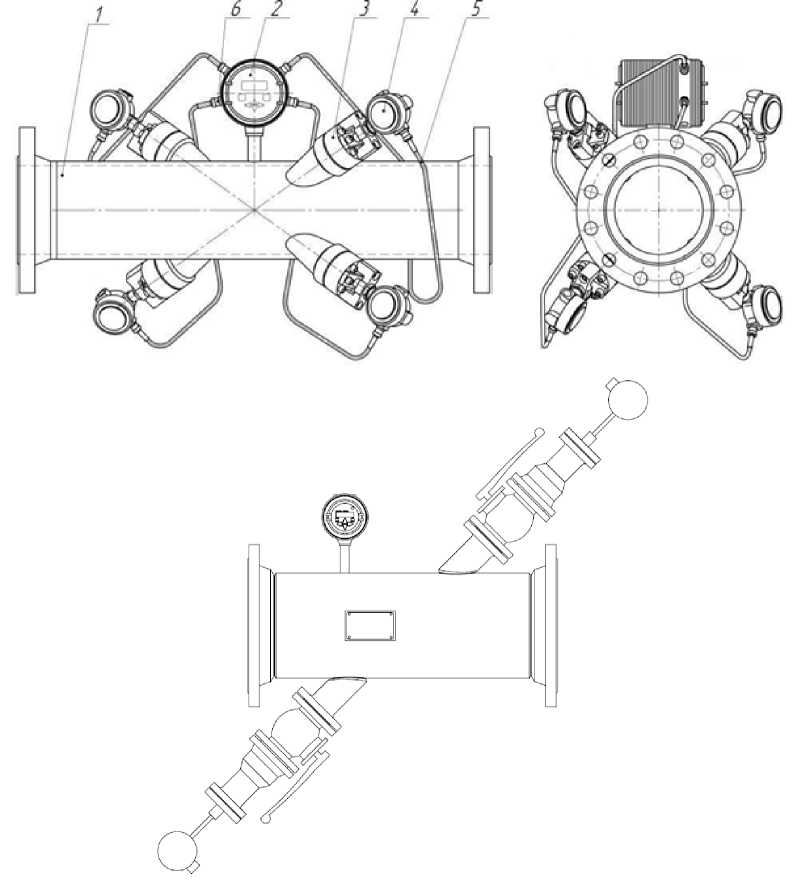

Рисунок 2 - Внешний вид и составные части расходомера УЗР-868-ГМ(Х), ГФ(Х), ГП(Х)

На рисунке 3 представлена схема пломбировки от несанкционированного доступа. Пломбы, предотвращающие доступ к элементам конструкции, устанавливаются изготовителем расходомеров или организацией, выполняющей ремонт расходомеров. Знак поверки на расходомер не наносится. Знак утверждения типа, заводской номер состоящий из 8 цифр, разделенных дефисом и дата изготовления наносятся на маркировочную табличку методом лазерной гравировки. Общий вид маркировочной таблички представлен на рисунке 4.

’ s®32 tit

QOOtsonoc c nauis ono г SS“S D<f6 6 ■■=■ Qu

УЗР-868-ГМ(Х}

УЗР-В68-ГФ(Х)

УЗР-868-ГП (X)

УЗР-868- ГФ

УЗР-868- ГМ

Пломба свинцовая

УЗР-868-ГП

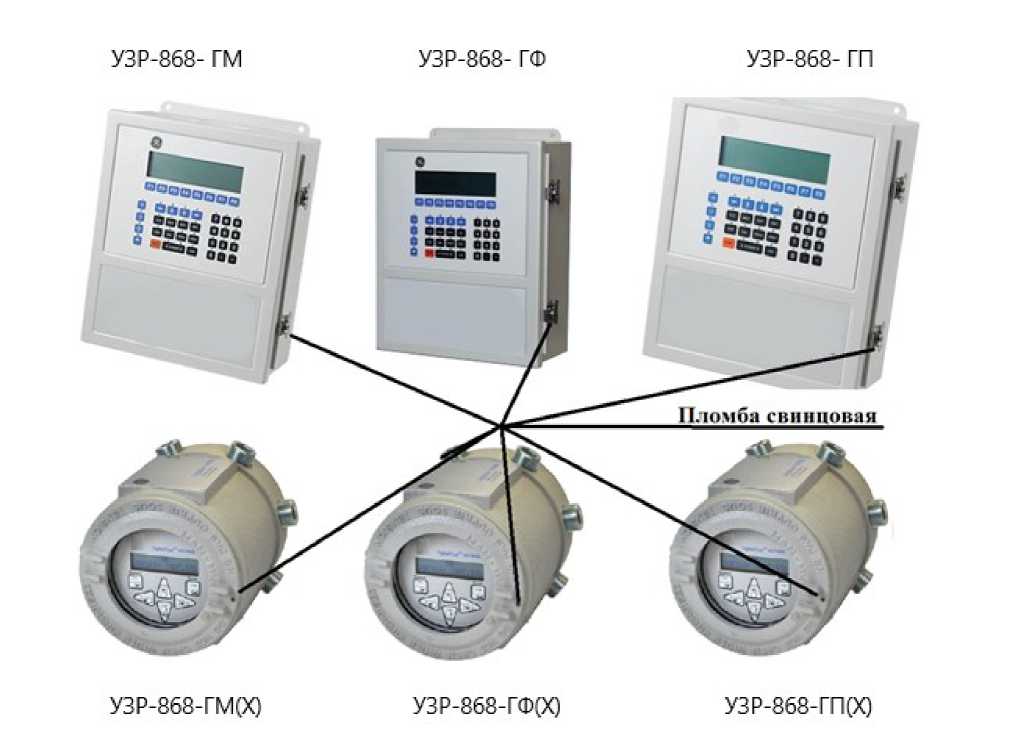

Рисунок 3 - Схема пломбирования расходомеров УЗР-868-ГМ(Х), ГФ(Х), ГП(Х)

дАкОНТРОЛЗ Великий Новгород. Росси Расходомер ультразбукобой Щ Модель:                                  4

опюблл               Позиция:

емпература окружающей среды:

Н» серт. |

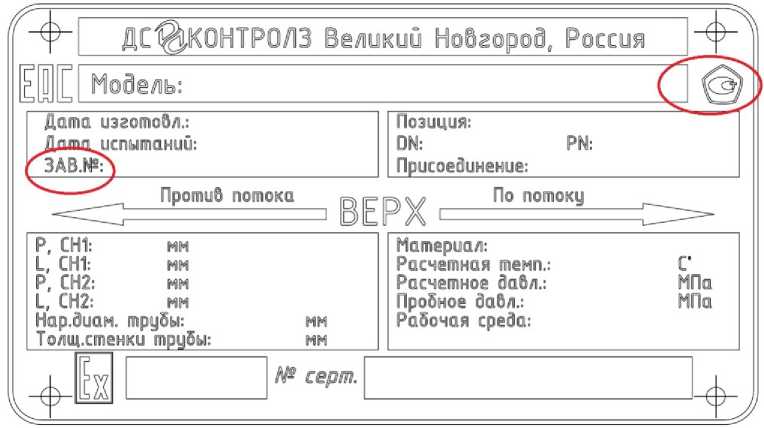

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера.

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Встроенное программное обеспечение (ПО) расходомеров используется для измерения объемного расхода и объема газа в рабочих условиях, в том числе природного и свободного нефтяного и факельного, передачи результатов измерения, настройки, самодиагностики расходомеров и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО.

Защита ПО расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров исключается наличием в расходомерах функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификация ПО расходомеров осуществляется путем отображения на дисплее расходомера или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащей номер версии ПО расходомера.

Идентификационные данные встроенного программного обеспечения расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Окончание таблицы 1

Технические характеристики

Основные метрологические и технические характеристики расходомеров приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики расходомеров

Продолжение таблицы 2

Продолжение таблицы 2

Примечания:

1) Максимальная скорость потока не более 120 м/с, конкретные значения допускаемой скорости потока и диапазона измерений расхода приведены в паспорте на расходомер;

2) Комплектуется по спецзаказу;

3) Согласно сертификату соответствия ТР ТС 032/2013.

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на расходомере методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Руководство по эксплуатации. АБЕЛ.001.00.000 РЭ (раздел 1.4.).

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ4213-017-49148464-2016. Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Технические условия.
