Комплекс программно-технический ПТК-EU-8-1
| Номер в ГРСИ РФ: | 64918-16 |
|---|---|
| Производитель / заявитель: | ООО НТЦ "Внедрение-99", г.Москва |
Комплекс программно-технический ПТК-ЕЦ-8-1 (далее по тексту - комплекс) предназначен для измерений электрического напряжения, силы тока, электрического сопротивления, частоты электрических сигналов, а также для преобразования входных аналоговых и частотных сигналов в цифровые значения физических величин.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 64918-16 | ||||||
| Наименование | Комплекс программно-технический | ||||||
| Модель | ПТК-EU-8-1 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ddee3db3-44fa-d25d-46aa-df6af57f3da8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НТЦ "Внедрение-99", г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
64918-16: Описание типа
2023-64918-16.pdf
|
Скачать | 203.3 КБ | |
|
64918-16: Методика поверки
2023-mp64918-16.pdf
|
Скачать | 79.6 КБ |
Описание типа
Назначение
Комплекс программно-технический ПТК-Еи—8-1 (далее по тексту - комплекс) предназначен для измерений электрического напряжения, силы тока, электрического сопротивления, частоты электрических сигналов, а также для преобразования входных аналоговых и частотных сигналов в цифровые значения физических величин.
Описание
Принцип работы комплекса заключается в измерении электрических сигналов от различных первичных измерительных преобразователей (датчиков) физических величин, преобразовании электрических сигналов в цифровой код и передаче цифровой информации в персональный компьютер (ПК) со специализированным программным обеспечением для обработки, отображения, протоколирования и хранения результатов измерений.
Комплекс предназначен для испытаний авиационных двигателей в наземных условиях.
Конструктивно комплекс представляет собой 8-ми местный крейт LTR фирмы «Л Кард» (рег. № 35234-07) с измерительными модулями, соединенными с клеммными панелями для подключения сигналов от датчиков экранированными кабельными линиями связи длиной до 25 м. Крейт соединен с ПК через интерфейс USB 2.0 кабелем длиной 1,8 м. Питание комплексов осуществляется от сети переменного тока 220 В через источник бесперебойного питания (ИБП).
Общий вид крейта LTR приведен на рисунке 1.
Общий вид комплекса приведен на рисунке 2.
Кроме этого, в состав комплекса входят источник питания UT-3005ED - напряжение постоянного тока 24 В, источник питания DRD30-12 - напряжение постоянного тока 12 В и шкафы (ШКП-1, ШКП-2) с клеммными панелями для подключения датчиков к крейту.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус крейта пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Комплексу присвоен заводской номер № 001. Заводской номер состоящей из 3 знаков наносится на панели корпуса крейта LTR в виде бумажной наклейки, место нанесения представлено на рисунке 1. Информация наносится типографическим способом. Указывается наименование из 10 знаков - заводской номер, дата изготовления.
Место нанесения знака поверки
Место нанесения зав. номера комплекса Место пломбирования ' ' •
Рисунок 1 - Общий вид
п ПТК-Еи-8-1

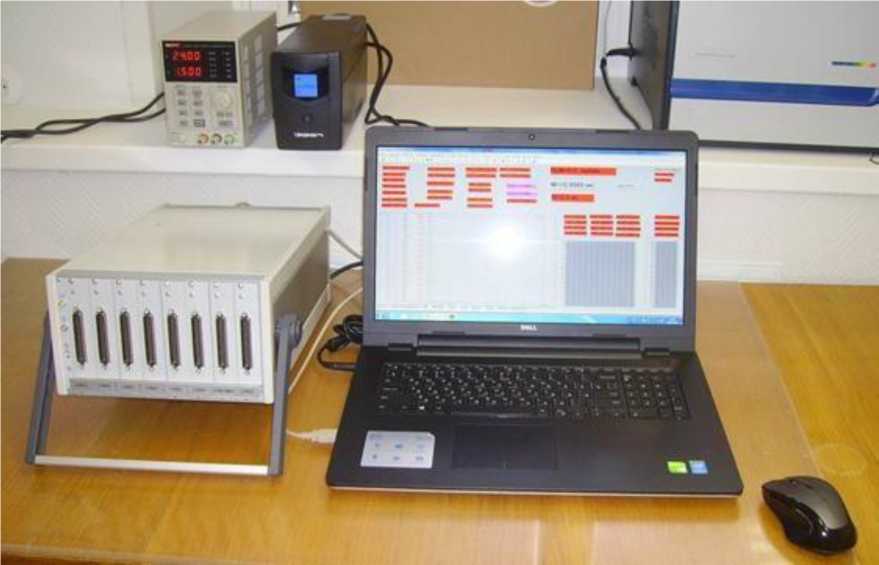

Рисунок 2 - Общий вид комплекса программно-технического ПТК-Еи—8-1
Программное обеспечение
Комплекс функционирует под управлением специализированного программного обеспечения (СПО) «СПРУТ/W», которое выполняет функции сбора, обработки, отображения и хранения измерительной информации, и является метрологически значимой частью ПО. СПО работает в среде операционной системы «Windows».
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СПРУТ/W |
|
Номер версии (идентификационный номер ПО) |
7.5 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности измерений, % 1) 2) |
|
Напряжение постоянного тока, В |
от 0 до ±10 |
±0,05 |
|
Напряжение постоянного тока (сигнал с преобразователей термоэлектрических), мВ |
От - 25 до + 75 |
±0,05 |
|
Напряжение постоянного тока (сигнал разбаланса тензометрического моста), мВ |
от 0 до ±10 |
±0,1 |
|
Сила постоянного тока, мА |
от 0 до 20 |
±0,05 |
|
Электрическое сопротивление (сигнал с термопреобразователей сопротивления), Ом |
от 0 до 250 |
±0,05 |
|
Частота электрического сигнала, кГц |
от 0,02 до 30 |
±0,01 |
|
Примечания. 1) - За нормирующее значение принимается диапазон измерений. 2) - Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на каждые 10 C, не превышают половины предела допускаемой основной приведенной погрешности. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры крейта LTR (высота/ширина/глубина), мм |
160/290/390 |
|
Масса крейта LTR, кг |
7 |
|
Нормальные условия применения: -температура окружающего воздуха, C - относительная влажность воздуха, % - атмосферное давление, кПа |
20±5 от 30 до 80 от 85,0 до 106,0 |
|
Рабочие условия применения: - температура окружающего воздуха, С - относительная влажность воздуха, % - атмосферное давление, кПа |
от + 5 до + 40 от 20 до 90 от 85,0 до 106,0 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество, шт./экз. |
|
Комплекс программно-технический ПТК-Еи—8-1 зав. № 001 в составе: |
1 |
|
Крейт LTR |
1 |
|
Модуль измерительный LTR11 |
1 |
|
Модуль измерительный LTR27 |
5 |
|
Модуль измерительный LTR212-M2 |
1 |
|
Модуль измерительный LTR51 |
1 |
|
Преобразователь электрический измерительный H-27I20 (в составе LTR27) |
8 |
|
Преобразователь электрический измерительный Н-27Т (в составе LTR27) |
20 |
|
Преобразователь электрический измерительный H-27U10 (в составе LTR27) |
3 |
|
Преобразователь электрический измерительный H-27R250 (в составе LTR27) |
9 |
|
Преобразователь частоты H-51FL (в составе LTR51) |
5 |
|
Шкафы с клемными панелями для подключения датчиков к крейту (ШКП-1, ШКП-2) |
2 |
|
Комплект кабелей связи между крейтом и шкафами |
1 |
|
Персональный компьютер (ноутбук) |
1 |
|
Специализированное программное обеспечение СПО «СПРУТ/W» |
1 |
|
Источник бесперебойного питания UPS |
1 |
|
Источник питания (24 В типа UT-3005ED) |
1 |
|
Источник питания DC-DC (12 В типа DRD30-12) |
1 |
|
Комплекс программно-технический ПТК-Еи-8-1. Паспорт ПТК-Еи-8-1.ПС |
1 |
|
Комплекс программно-технический ПТК-Еи-8-1. Руководство по эксплуатации ПТК-Еи-8- 1.РЭ |
1 |
|
Комплекс программно-технический ПТК-Еи-8-1. Специализированное программное обеспечение СПО СПРУТ/W. Руководство по эксплуатации СПРУТЛУ.РЭ |
1 |
Сведения о методах измерений
Методика (метод) измерений содержится в п.4 документа «Комплекс программнотехнический ПТК-Еи—8-1. Руководство по эксплуатации ПТК-Еи—8-1.РЭ».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
