Миллиомметры GOM-7804, GOM-7805
| Номер в ГРСИ РФ: | 64966-16 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | Фирма "Good Will Instrument Co., Ltd.", Тайвань |
Миллиомметры GOM-7804, GOM-7805 (далее - миллиомметры) предназначены для измерения малых сопротивлений резисторов, переключателей, реле, соединителей, коннекторов, разъемов, при производстве электролитических конденсаторов и интегральных микросхем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64966-16 |
| Действует | по 07.09.2026 |
| Наименование | Миллиомметры |
| Модель | GOM-7804, GOM-7805 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 68a1ab4b-4efd-e401-e23d-148c01fbd2a2 |
Производитель / Заявитель
Фирма "Good Will Instrument Co., Ltd.", ТАЙВАНЬ (КИТАЙ)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4447
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4370 (98%) |
| Неуспешных поверок (СИ непригодно) | 77 (2 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
64966-16: Описание типа
2016-64966-16.pdf
|
Скачать | 126.2 КБ | |
|
64966-16: Методика поверки
2016-mp64966-16.pdf
|
Скачать | 485.6 КБ |
Описание типа
Назначение
Миллиомметры GOM-7804, GOM-7805 (далее - миллиомметры) предназначены для измерения малых сопротивлений резисторов, переключателей, реле, соединителей, коннекторов, разъемов, при производстве электролитических конденсаторов и интегральных микросхем.
Описание
Принцип действия миллиомметров основан на измерении цифровым вольтметром падения напряжения на измеряемом сопротивлении при протекании через него калиброванного значения тока, формируемого встроенным генератором тока, с последующим вычислением электрического сопротивления по закону Ома.
Конструктивно миллиомметры выполнены в моноблочном переносном корпусе.
На передней панели миллиомметров расположены: дисплей; кнопки управления, разъемы для подключения измерительных кабелей и защитных проводов, кнопка включения. На задней панели прибора находятся разъем электропитания, интерфейсы дистанционного управления и связи с персональным компьютером, разъем для подключения температурного датчика.
Модификации миллиомметров отличаются наличием дополнительных ненормируемых режимов измерения.
Внешний вид миллиомметров и места нанесения знака утверждения типа, знака поверки представлены на рисунке 1. Для предотвращения несанкционированного доступа к внутренним частям миллиомметров предусмотрено опломбирование одного из винтов на задней панели. Место опломбирования приведено на рисунке 2.
А

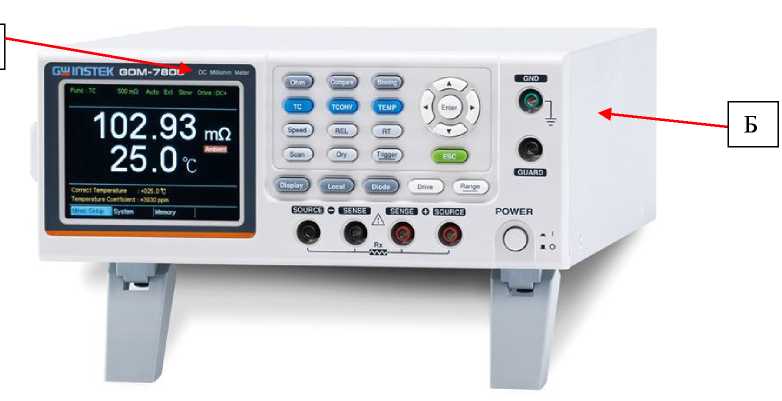

Рисунок 1 - Внешний вид миллиомметров и места нанесения знака утверждения типа (А) и знака поверки (Б)

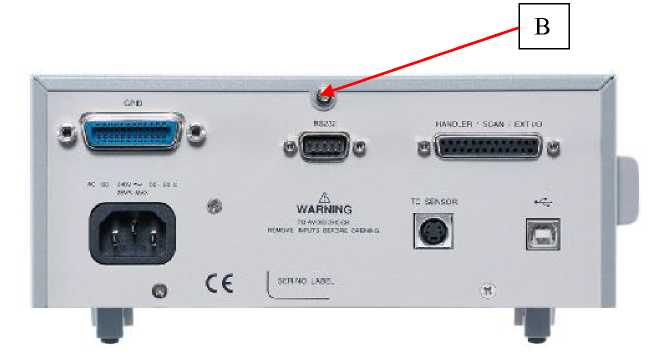

Рисунок 2 - Место опломбирования от несанкционированного доступа (В)
Программное обеспечение
Программное обеспечение (ПО) миллиомметров установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - для модификации GOM-7804 - для модификации GOM-7805 |
GWINSTWEK.GOM7804 GWINSTWEK.GOM7805 |
|
Номер версии (идентификационный номер ПО)* |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
нет данных |
|
* - Номер версии ПО определяется по первым трем цифрам | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Технические характеристики
Метрологические и технические характеристики миллиомметров представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики миллиомметров в режиме измерения сопротивления
|
Верхний предел измерений Клр, Ом |
Значение единицы младшего разряда (k), Ом |
Пределы допускаемой абсолютной погрешности измерения, Ом |
Значение тестового тока, А |
|
1 |
2 |
3 |
4 |
|
0,05 |
1-10-6 |
±(0,001<Иизм + 0,0002<Ипр) |
1 |
|
0,5 |
140’5 |
±(0,0005<Иизм + 0,0002-Кпр) |
0,1 |
|
5 |
140’4 |
0,01 | |
|
50 |
1-10’3 |
140’3 |
|
500 |
0,01 |
±(0,0005-Иизм + 0,00008-Иир) |
1-10’3 |
|
5-103 |
0,1 |
1-10’3 | |
|
5-104 |
1 |
1-10-4 | |
|
5-105 |
10 |
140’5 | |
|
5-106 |
100 |
±(0,002-Иизм + 0,00008-Ипр) |
1-10-6 |
|
Примечания: 1. погрешность гарантируется при медленной скорости измерений; 2. при измерении на пределах 0,05 и 0,5 Ом погрешность гарантируется после времени установления > 1 минута; Rизм - измеренное значение, Ом; Ипр - значение верхнего предела измерений, Ом; k-значение единицы младшего разряда. | |||
Таблица 3 - Технические, массогабаритные характеристики и условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|
Питание: - номинальное напряжение, В - частота, Гц |
100-240 50-60 |
|
Максимальная мощность потребления, В • А |
25 |
|
Габаритные размеры (ширинахвысотахглубина), не более, мм |
223x102x283 |
|
Масса, не более, кг |
3 |
|
Нормальные условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха (при температуре 25 °С), %, не более атмосферное давление, кПа |
от 0 до 40 80 от 84 до 106,7 |
Знак утверждения типа
наносится на верхнюю панель миллиомметра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений соответствует таблице 4.
Таблица 4 - Комплектность миллиомметров
|
Обозначение документа |
Наименование |
Кол-во, (шт.) |
Примечание |
|
Миллиомметр GOM-7804, GOM-7805 |
1 | ||
|
Кабель питания |
1 | ||
|
Кабель измерительный |
1 | ||
|
Руководство по эксплуатации |
1 | ||
|
54882137-16/1МП |
Методика поверки |
1 |
Поверка
осуществляется по документу 54882137-16/1МП «Миллиомметры GOM-7804, GOM-7805. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) в мае 2016 года. Знак поверки представляет собой наклейку, наносящуюся на боковую панель корпуса миллиомметра.
Основные средства поверки:
- катушка электрического сопротивления Р310 (Госреестр № 18445-99);
- меры электрического сопротивления однозначные P3030 (Госреестр № 18445-99);
- магазин сопротивлений Р40108 (Госреестр № 9381-83).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Приказ Росстандарта от 15.02.2016 г. "Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления".
