Описание типа

Назначение

Микроомметры МИКО-10 (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току:

- переходного сопротивления контактов высоковольтных выключателей, размыкателей,соединителей, разъединителей, контакторов и реле;

- шин, проводов и кабелей;

- болтовых, заклепочных, сварных и паяных соединений токопроводов, трубопроводов,обшивок летательных аппаратов и т. п.

Описание

Микроомметры измеряют электрическое сопротивление по четырехпроводной схеме.

В этой схеме измерительный ток, протекая через токовые зажимы измерительного кабеля микроомметров и измеряемое сопротивление, создает на нем падение напряжения, которое через потенциальные зажимы кабеля поступает на вольтметр.

Электрическое сопротивление вычисляется по результатам измерения силы тока и напряжения.

К онструктивно микроомметры состоят из измерительного блока (рисунок 1) и комплекта кабелей с зажимами.

Расположение разъемов, органов управления и индикации соответствует рисунку 1.

Заводской номер наносится на маркировочную наклейку микроомметров в виде цифро-буквенного кода.

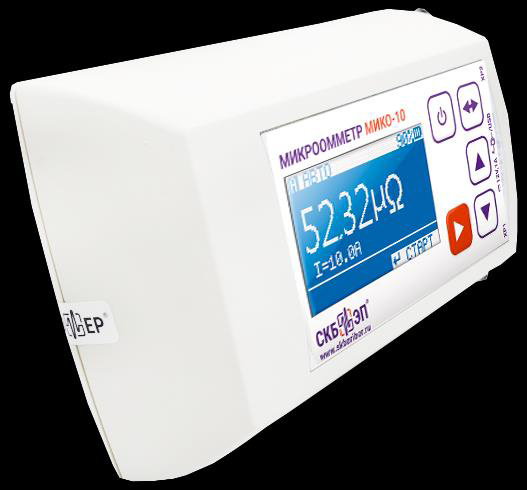

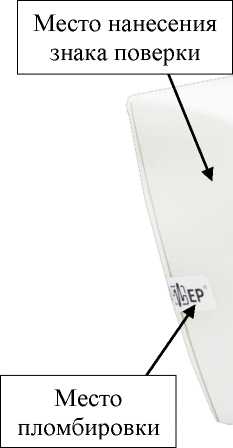

Общий вид микроомметров с указанием места пломбировки, места нанесения знака поверки, места нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

Место нанесения знака

утверждения типа и заводского номера

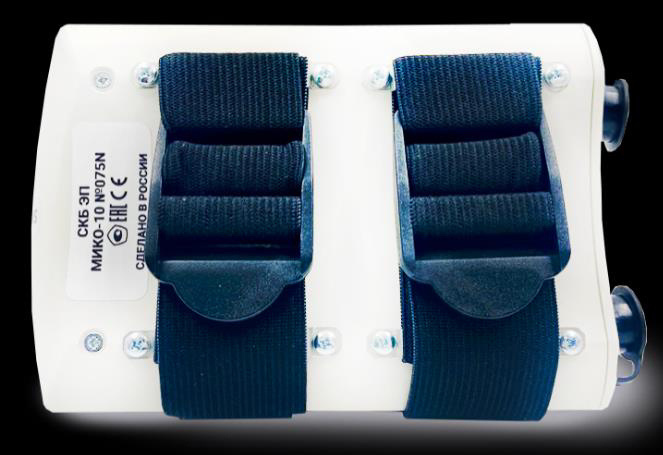

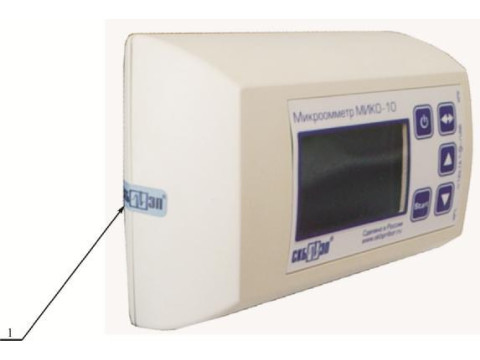

Рисунок 1 - Общий вид микроомметров с указанием места пломбировки, места нанесения знака поверки, места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) микроомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления, сохранение результатов измерений в энергонезависимой памяти микроомметров и их вывод на дисплей микроомметров.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО:1.1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Программное обеспечение не оказывает влияния на метрологические характеристики микроомметров.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений электрического сопротивления, Ом:

- в режиме «АВТО»

- в режиме «ОДНОКРАТНЫЙ»

- при силе измерительного тока 1 А

- при силе измерительного тока 10 А

от 10-6 до 240-2

от 10-5 до 10-1 от 10-6 до 240-2

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, %, не более:

- при задании силы измерительного тока 1 А

- при задании силы измерительного тока 10 А

где Иизм. - измеренное значение электрического сопротивления, Ом

2           /2 • 10-2   Л

± 0,2 + 0,002 • ( —--1)

\              \ 'ИЗМ.     J J

Пределы допускаемой дополнительной относительной по- грешности измерений электрического сопротивления в рабочих условиях, %, не более

основной погрешности

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Максимальная мощность, потребляемая из сети электропитания, Вт, не более

15

Масса измерительного блока микроомметров, кг, не более:

0,5

Масса микроомметров в стандартной комплектации, кг, не более:

0,9

Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более

165х100х60

Средняя наработка на отказ, ч, не менее

3000

Входное напряжение переменного тока сетевого адаптера, В

от 176 до 264

Таблица 4 - Условия эксплуатации

Влияющая величина

Нормальные условия применения

Рабочие условия применения

температура окружающего воздуха, °С

от +15 до +25

от -15 до +55

относительная влажность воздуха, %

от 30 до 80

от 10 до 95 без конденсации влаги

температура окружающего воздуха в режиме заряда аккумуляторной батареи, °С

от 0 до +40

Знак утверждения типа

наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Измерительный блок

042.00.00.000

1

Кабель измерительный

042.04.00.000

2

Сетевой адаптер для заряда аккумулятора микроомметров

-

1

Кабель USB 2.0 А-В

-

1

Шунт 75ШСМ М3.75-0,5

-

1

Фиксирующие ремни

-

1

Ремень универсальный

142.06.00.000

по заказу

Кабели измерительные

-

по заказу

Защитный чехол для прибора

-

по заказу

Руководство по эксплуатации

142.00.00.000 РЭ

1

Формуляр

142.00.00.000 ФО

1

Сумка

118.01.00.000

по заказу

Сведения о методах измерений

приведены в разделе 1 руководства по эксплуатации 142.00.00.000 РЭ.

Нормативные документы

ТУ 26.51.45-142-41770454-2022 (взамен ТУ 4221-142-41770454-2016) «Микроомметр МИКО-10. Технические условия».
