Измерители угла ИУ-67
| Номер в ГРСИ РФ: | 65003-16 |
|---|---|
| Производитель / заявитель: | ООО "Пролог", г.Обнинск |
Измерители угла ИУ-67 предназначены для измерения угла поворота вала различных устройств и механизмов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65003-16 |
| Действует | по 07.09.2026 |
| Наименование | Измерители угла |
| Модель | ИУ-67 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b517abee-9205-cb57-bb08-c934f11970a1 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Пролог» (ООО «Пролог»), Калужская обл., г. Обнинск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 167 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65003-16: Описание типа
2024-65003-16.pdf
|
Скачать | 454.7 КБ | |
|
65003-16: Методика поверки
2016-mp65003-16.pdf
|
Скачать | 521.4 КБ |
Описание типа
Назначение
Измерители угла ИУ-67 предназначены для измерения угла поворота вала различных устройств и механизмов.
Описание
Принцип действия измерителя угла ИУ-67 заключается в измерении угла поворота его вала, преобразовании в дискретные электрические сигналы в результате модуляции оптического потока, излучаемого светодиодом и отображении результата измерения.
Конструктивно измеритель угла состоит из корпуса, вращающегося в подшипниках вала, преобразователя угла поворота в электрический сигнал и измерительного блока. Измерительный блок предназначен для получения сигнала от преобразователя угла и передачи его на компьютер посредством интерфейса Ethernet. Результат измерения отображается на экране компьютера.

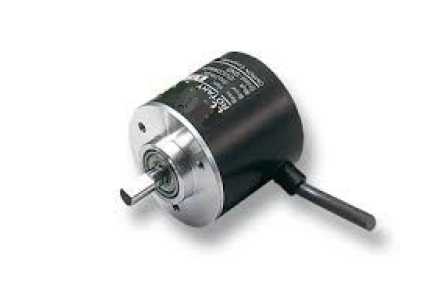

Рисунок 1 - Общий вид измерителя угла
Программное обеспечение
Для работы с датчиками используется специальное программное обеспечение. Метрологически значимой частью ПО является файл IUScan.dll.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
IUScan |
IUScan.dll |
1.0 |
56410ECA19523A4 A905B9E36E39A51 16 |
MD5 |
Уровень защиты ПО - высокий, в соответствии с Р 50.2.077 - 2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла, ...° |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности, ...' |
±20 |
|
Длина датчика, не более, мм |
30 |
|
Диаметр датчика, не более, мм |
20 |
|
Масса датчика, не более, кг |
0,1 |
|
Габаритные размеры (ДхВхШ) измерительного блока, не более, мм |
400x300x100 |
|
Масса измерительного блока, не более, кг |
0,5 |
|
Напряжение питания, В Частота, Гц |
220±22 50,0±0,5 |
|
Потребляемая мощность, не более, кВт |
0,1 |
|
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность, не более, % Атмосферное давление, кПа |
от +10 до +40 80 от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится методом штемпелевания на титульный лист руководства по эксплуатации «Измеритель угла ИУ-67. Руководство по эксплуатации» ШФВИ.ИУ-67.00 РЭ.Комплектность
Таблица 3
|
Наименование и условное обозначение |
Количество, шт. |
|
Измерительный датчик |
1 |
|
Измерительный блок |
1 |
|
Специализированное ПО |
1 |
|
Оправка для установки датчика на столик гониометра |
1 |
|
Руководство по эксплуатации ИУ-67 |
1 |
|
Методика поверки МП ТИнТ 191-2016 «Измерители угла ИУ-67. Методика поверки» |
1 |
|
Паспорт ШФВИ.ИУ-67.00 ПС |
1 |
Сведения о методах измерений
Методика (метод измерений) содержится в руководстве по эксплуатации «Измерители угла ИУ-67. Руководство по эксплуатации» ШФВИ.ИУ-67 РЭ.
Нормативные документы
«Измеритель угла ИУ-67. Технические условия» ШФВИ.ИУ-67.00 ТУ.
