Счетчики газа ультразвуковые АГАТ М
| Номер в ГРСИ РФ: | 65039-16 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ЗАО "Газдевайс", поселок совхоза им.Ленина |
Счетчики газа ультразвуковые АГАТ М (далее - счетчик) предназначены для измерения объема природного газа по ГОСТ 5542-2022 (далее - газ) в газопроводе низкого давления с приведением измеряемого объема газа к стандартным условиям по температуре плюс 20 °С согласно ГОСТ 2939-63.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65039-16 | |||||||||
| Действует | по 09.09.2026 | |||||||||
| Наименование | Счетчики газа ультразвуковые | |||||||||
| Модель | АГАТ М | |||||||||
| Модификации |
АГАТ М G6 АГАТ М G10 АГАТ М G16 АГАТ М G25 |
|||||||||
| Приказы |
№2831 от
23.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b6043a15-b46e-d6aa-df3c-d5f3aaa85f1d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Газдевайс», РОССИЯ, 142715, Московская обл., г. Видное, поселок совхоза им. Ленина, Восточная промзона, влд. 3, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП 0408/1-311229-2025 Государственная система обеспечения единства измерений. Счетчики газа ультразвуковые АГАТ М. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 852 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
65039-16: Описание типа
2022-65039-16.pdf
Файл устарел
|
Скачать | 366.6 КБ | |
|
65039-16: Методика поверки
2017-mp65039-16.pdf
Файл устарел
|
Скачать | 705.8 КБ | |
|
65039-16: Описание типа
2022-65039-16-1.pdf
|
Скачать | 366.6 КБ | |
|
65039-16: Описание типа
2025-65039-16.pdf
|
Скачать | 300.9 КБ | |
|
65039-16: Методика поверки
2017-mp65039-16-1.pdf
|
Скачать | 705.8 КБ | |
|
65039-16: Методика поверки
МП 0408/1-311229-2025
2026-mp65039-16.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Счетчики газа ультразвуковые АГАТ М (далее - счетчик) предназначены для измерения объема природного газа по ГОСТ 5542-2022 (далее - газ) в газопроводе низкого давления с приведением измеряемого объема газа к стандартным условиям по температуре плюс 20 °С согласно ГОСТ 2939-63.
Описание
Принцип действия счетчиков основан на поочередном излучении и приеме двумя электроакустическими преобразователями ультразвуковых сигналов и измерении времени их распространения в измерительном участке счетчика по потоку газа и против него. Разность времен распространения по потоку газа и против него используется для преобразования объемного расхода газа в сигнал измерительной информации с последующим вычислением объема газа. Сумма этих времен используется для определения температуры газа в зависимости от скорости ультразвука в газе с последующим приведением объема газа к стандартным условиям по температуре.
Измерения счетчиками объема газа, приведенного к стандартным условиям, выполняются косвенным методом динамических измерений. Метод основан на преобразовании объемного расхода газа преобразователем расхода ультразвуковым в сигнал измерительной информации с автоматическим вычислением объема газа при рабочих условиях и приведении его к стандартным условиям с помощью вычислителя объема.
Для приведения измеренного объема газа при рабочих условиях к стандартным условиям используются принятые условно-постоянные величины абсолютного давления и коэффициента сжимаемости газа, а также хранящиеся в памяти вычислителя значения температуры в зависимости от скорости ультразвука в неподвижном газе.
Счетчики выпускаются типоразмеров G6; G10; G16; G25.
Счетчики имеют моноблочную конструкцию и включают в себя преобразователь расхода ультразвуковой с двумя электроакустическими преобразователями, вычислителем объема и автономным источником питания.
Преобразователь расхода ультразвуковой состоит из корпуса нижнего и корпуса верхнего, изготовленных из алюминиевого сплава точным литьем под давлением. Внутри преобразователя расхода образован измерительный участок представляющий собой проточную полость прямоугольного сечения. В оппозитных карманах преобразователя расхода под углом к оси измеряемого потока закреплены два электроакустических преобразователя с герметизированными выводами.
Вычислитель объема имеет в своем составе плату управления и плату индикации с жидкокристаллическим индикатором (далее - ЖКИ).
Корпус вычислителя объема изготовлен из алюминиевого сплава литьем под давлением и закреплен на корпусе нижнем преобразователя расхода. С лицевой стороны в корпус вычислителя объема установлена прозрачная крышка из поликарбоната, защищающая ЖКИ и табличку с маркировкой счетчика. На крышке установлена плата индикации, плата управления, кнопка выбора режимов индикации и технологический разъем. В крышке имеется батарейный отсек с собственной крышкой.
Технологический разъем предназначен для выбора и ввода служебной информации при калибровке и поверке с помощью технологического пульта. На боковой стороне корпуса вычислителя установлен разъем для передачи по проводной линии информации об объеме израсходованного газа по интерфейсу RS-232, что позволяет интегрировать счетчики в системы автоматического учета газа. Передача информации о потребленном объеме газа осуществляется через контакты разъема интерфейса RS 232 со скоростью передачи не ниже 300 бит/с.
Кнопка выбора режимов индикации позволяет установить точность отображения показаний измеряемого объема и просматривать служебную информацию.
При выпуске из производства счетчики настроены на абсолютное давление 101,325 кПа и установлен коэффициент сжимаемости G = 1,0000. По заказу, на заводе-изготовителе счетчики могут быть настроены на избыточное давление газа, среднее барометрическое давление и установлен коэффициент сжимаемости газа для конкретного региона. Для эксплуатирующих организаций, в счетчиках предусмотрена возможность, с помощью технологического пульта, корректировать значения коэффициента сжимаемости газа, избыточного давления газа в газовой сети, среднего барометрического давления под реальные условия региона.
Питание счетчиков осуществляется от автономного источника питания напряжением U от 3,0 до 3,6 B, емкостью 14 А^ч (размер D).

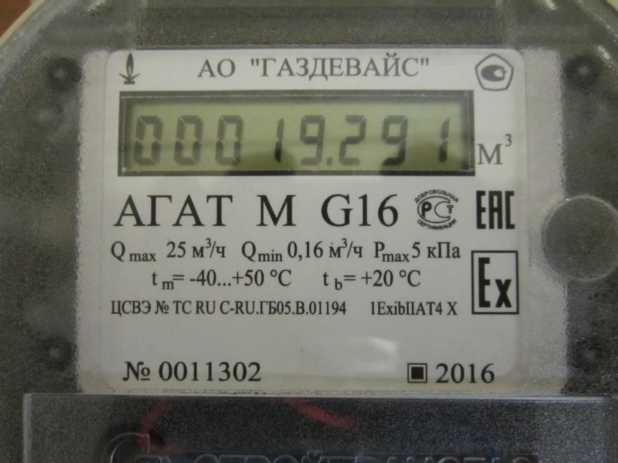

Заводской номер в виде цифрового кода наносится на табличку с маркировкой счетчика под ЖКИ методом печати.

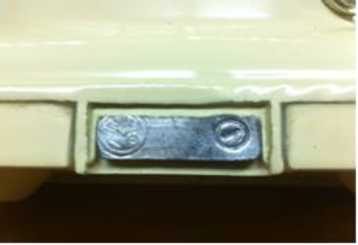

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы на корпусе вычислителя объема на боковой внешней поверхности. Крышка батарейного отсека пломбируется пломбой ОТК завода. При этом замена элемента питания возможна без нарушения пломбы с клеймом поверителя.

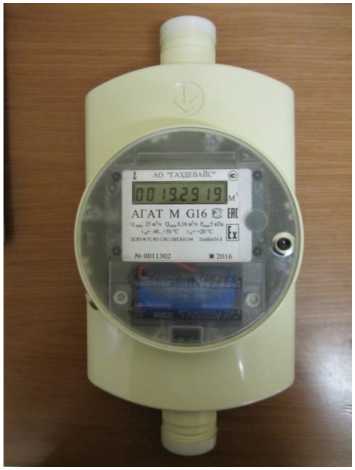

Общий вид счетчиков с обозначением места нанесения пломбы поверителя, места нанесения пломбы ОТК, места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид счетчиков, обозначение мест нанесения пломбы поверителя, обозначение мест нанесения пломбы ОТК, знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным. ПО выполняет функции вычисления объема газа, приведения измеренного объема газа к стандартным условиям, отображения информации на ЖКИ об объеме израсходованного газа, управления дистанционной передачей информации по интерфейсу RS-232. ПО является метрологически значимым. Файл ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве и не может быть модифицирован, загружен или считан после пломбировки.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО АГАТ М |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.04 |
|
Цифровой идентификатор ПО |
AF17 |
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 (п. 4.3). Конструкция счетчиков исключает
возможность несанкционированного влияния на ПО и измерительную информацию, и обеспечивается ограничением доступа к служебному разъему платы вычислителя путем пломбирования корпуса счетчика и использованием однонаправленного интерфейса RS-232 для передачи информации.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра для типоразмера | |||
|
G6 |
G10 |
G16 |
G25 | |
|
Максимальный расход, Qмакс, м3/ч |
10,0 |
16,0 |
25,0 |
40,0 |
|
Номинальный расход, Qhom, м3/ч |
6,0 |
10,0 |
16,0 |
25,0 |
|
Минимальный расход, Qmuh, м3/ч |
0,06 |
0,10 |
0,16 |
0,22 |
|
Пределы допускаемой относительной погрешности измерений объема, приведенного к стандартным условиям по температуре плюс 20 °С, в диапазоне температур рабочей среды, в диапазоне расходов, %: — от Qмин до 0,1 ^ном - от 0,1-Q^m до Рмакс включительно |
±3,0 ±1,5 | |||
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра для типоразмера | |||
|
G6 |
G10 |
G16 |
G25 | |
|
Порог чувствительности, м3/ч, не более |
0,012 |
0,020 |
0,032 |
0,050 |
|
Допускаемая потеря давления при Qмакс, Па, не более |
250 |
400 |
300 | |
|
Число разрядов индикатора отсчетного устройства |
8 | |||
|
Цена наименьшего разряда индикатора отсчетного устройства для режимов, м3: - эксплуатационный - поверочный |
0,1; 0,01; 0,001; 0,0001 0,0001 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более - температура рабочей среды, °С - атмосферное давление, кПа |
от -40 до +50 95 при температуре +35 °С от -40 до +50 от 84,0 до 106,7 | |||
|
Наибольшее избыточное рабочее давление газа, кПа |
5 | |||
|
Параметры информационного канала (внешнее питание RS-232): - напряжение, В - ток, мА - период передачи информации, с |
от 5 до 15 от 8 до 10 3,75 | |||
|
Напряжение источника питания, В |
от 3,0 до 3,6 | |||
|
Маркировка взрывозащищенности |
1Ex ib IIA T4 Gb Х | |||
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP54 | |||
|
Габаритные размеры, мм: - высота - ширина - длина |
308 155 84 | |||
|
Обозначение резьбы входного и выходного штуцеров |
G11/4-B | |||
|
Масса, кг, не более |
1,8 | |||
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение параметра |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на маркировочную табличку счетчиков и в центральную часть титульных листов паспорта и руководства по эксплуатации методом печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ультразвуковой АГАТ М |
АГАТ М |
1 шт. |
|
Паспорт |
ГЮНК.407251.004 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГЮНК.407251.004 РЭ |
* 1 экз. |
|
Гнездо кабельное Р-1120 4pin |
— |
1 шт. |
|
Колпачок штуцера |
ГЮНК.725112.001 |
2 шт. |
|
Коробка упаковочная |
ГЮНК.323364.005 |
1 шт. |
|
Устройство переходное |
ГЮНК.494712.000 |
* ** 1 шт. |
|
Фильтр-сетка |
ГЮНК.305360.002 |
* ** 1 шт. |
|
* Допускается поставлять один экземпляр в эксплуатирующую организацию. ** По дополнительному заказу. | ||
Сведения о методах измерений
приведены в документе «Инструкция. «Объем природного газа. Методика измерений с применением счетчиков газа ультразвуковых АГАТ М», регистрационный номер ФР.1.29.2025.50709.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847
«Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункты 6.7.1; 6.7.2)
Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ 4213-017-45737844-16 (ГЮНК.407251.004 ТУ) «Счетчики газа ультразвуковые АГАТ М. Технические условия»
