Система железнодорожного контроля показателей развески подвижного состава СЖДК.Р

Назначение

Система железнодорожного контроля показателей развески подвижного состава СЖДК.Р (далее - система) зав. № 001 предназначена для измерений нагрузки от колеса (колесной пары) и массы единиц железнодорожного подвижного состава (далее - ПС), в том числе локомотивов, мотор-вагонных, самоходных и прочих единиц ПС, а также для автоматического контроля показателей развески в движении.

Описание

Принцип действия системы основан на измерении деформаций рельса, возникающих под действием нагрузки от колеса во время движения единиц ПС, с помощью датчиков рельсовых тензометрических (далее - датчик), которые преобразуют деформацию рельса в электрический сигнал. Датчики в автоматическом режиме осуществляют измерение нагрузок на рельс от проходящих колесных пар, аналого-цифровое преобразование сигнала, математическую обработку и передачу информации в виде пакетов данных о результатах измерений на компьютер системы с прикладным программным обеспечением.

Система состоит из грузоприемного устройства, компьютера и кабельной линии.

Грузоприемное устройство состоит из четырех линий рельсовых датчиков, каждая из которых состоит из двух датчиков, расположенных на каждом рельсе железнодорожного пути на линии, перпендикулярной рельсам (рисунок 2). Датчик состоит из двух пар тензорезисторных розеток, наклеенных с двух сторон одного рельса, и соединенных в мост Уитстона. Рядом с каждой розеткой наклеен датчик температуры. Места наклейки датчиков герметизированы и защищены крышками из нержавеющей стали (рисунок 3). Контроллеры двух датчиков одной линии расположены в пластиковом корпусе путевого ящика, расположенного в непосредственной близости от датчиков.

Система позволяет определять показатели развески ПС в движении, в том числе:

- относительную разность нагрузок по осям в тележке для тележечной единицы ПС;

- относительную разность нагрузок по осям двухосной единицы ПС;

- относительную разность нагрузок по сторонам единицы ПС;

- относительную разность нагрузок по тележкам вагона.

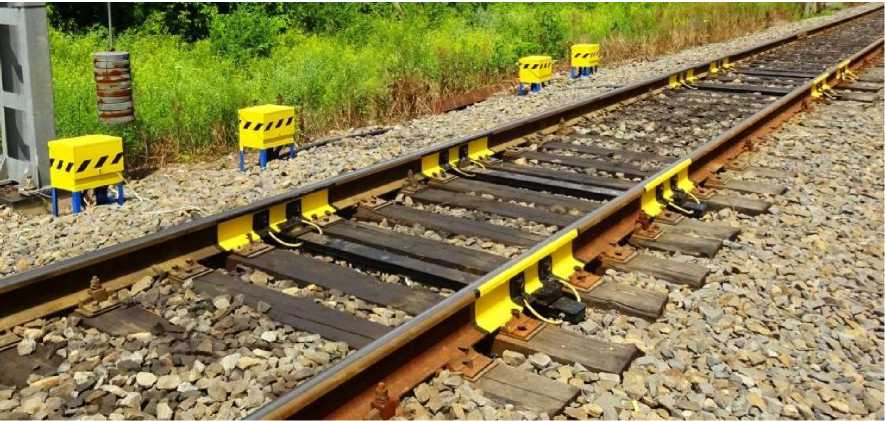

Рисунок 1 - Общий вид системы СЖДК.Р

Л А—й~А—&

Линия 1      Линия 2

Линия 3

Линия 4

Рисунок 2 - Грузоприемное устройство системы СЖДК.Р с указанием линий рельсовых датчиков

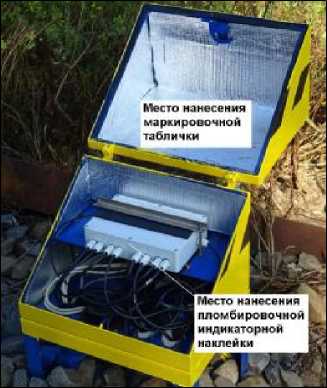

Рисунок 3 - Внешний вид датчика и шкафа контроллеров рельсовых датчиков

Программное обеспечение

ПО системы функционально делится на метрологически значимую часть и метрологически незначимую. Метрологически значимая часть состоит из программ измерительно-преобразовательных модулей (ИПМ) контроллеров и прикладного ПО системы Client, установленного на компьютере. В контроллере происходит аналогоцифровое преобразование измерений электрических сигналов с четырех тензорезисторных розеток и датчиков температуры и первичная математическая обработка. ПО системы проводит дополнительную обработку данных с контроллеров, сохранение в базе данных результатов измерений и сопутствующей информации.

Метрологически незначимая часть программного обеспечения обеспечивает отображение результатов измерений на дисплее, управление вспомогательными устройствами системы, ввод дополнительной информации о вагонах и поезде.

При включении системы автоматически выполняется проверка целостности и подлинности метрологически значимой части ПО. При выявлении нарушений в метрологически значимой части ПО на экран монитора ПК выводится сообщение о характере нарушений и работа системы блокируется. Настройка системы возможна только при наличии пароля или электронного ключа. Изменения настроечных коэффициентов сохраняются в электронном журнале.

Идентификационные данные метрологически значимой части ПО отображаются на мониторе ПК во время работы программы в меню «Сервис/Сведения о системе» и соответствуют таблице 1.

Таблица 1

Защита ПО и измерительной информации от непреднамеренных и преднамеренных воздействий соответствует уровню "Высокий" согласно Р 50.2.077 - 2014.

Технические характеристики

Диапазоны измерений, пределы допускаемых погрешностей измерений нагрузок от колес (колесных пар) единиц ПС представлены в таблице 2.

Таблица 2

Примечания:

1) Нагрузка от колеса (колесной пары) единицы ПС (на рельсы) - часть нагрузки от единицы ПС, приходящаяся на колесо (колесную пару) выраженная в единицах силы;

2) Для локомотивов, мотор-вагонного ПС, самоходного ПС, в конструкции экипажной части которых не используют двухосные, трехосные, четырехосные тележки с опиранием кузова на подпятник нормируются показатели точности измерений нагрузки на рельсы от колеса и колесной пары. Для прочих единиц ПС, в конструкции экипажной части которых используют тележки с опиранием кузова на подпятник, нормируются показатели точности измерений нагрузки на рельсы от колесной пары.

Диапазоны измерений, пределы допускаемых погрешностей измерений массы единиц ПС в движении представлены в таблице 3.

Таблица 3

Примечания

1)-m - число колесных пар единиц ПС из ряда 2, 4, 6, 8 шт.

Общие технические характеристики:

Направление движения при измерении нагрузок                          двухстороннее;

Скорость движения при измерении нагрузок, км/ч                               от 1 до 30;

Диапазон воспроизведения нагрузки от колеса единицы ПС устройством

для калибровки датчиков УКД-20, кН                                        от 0 до 150;

Диапазон рабочих температур, °С:

- для датчиков, контроллера и линии связи                                 от - 40 до + 50;

- для ПК и периферийного оборудования                                 от + 15 до + 30;

Время готовности, мин                                                                30;

Электрическое питание от сети переменного тока:

- напряжение, В                                                            от 187 до 242;

- частота, Гц                                                                     от 49 до 51;

- напряжение питания контроллеров, В                                                  5;

- длина кабельной линии, м                                                      до 1000.

Знак утверждения типа

наносится печатным способом на маркировочную табличку, расположенную на крышке шкафа контроллеров, и на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4

Поверка

осуществляется по СЖДК.Р-01.000.000МП «Система железнодорожного контроля показателей развески подвижного состава СЖДК.Р. Методика поверки», утвержденной ФБУ «Уралтест» 11.07.2016 г.

Основные средства поверки:

- эталон единицы массы 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1-2 по ГОСТ OIML R 111-1-2009;

- эталон единицы силы 1-го разряда по ГОСТ 8.640-2014 - машина силовоспроизводящая, диапазон измерения от 10 до 250 кН, пределы допускаемого значения относительной суммарной погрешности ±0,02 %.

Знак поверки наносится на свидетельство о поверке и (или) в разделе «Сведения о проведении поверок» Руководства по эксплуатации в виде оттиска поверительного клейма (наклейки) и заверяется подписью поверителя.

Сведения о методах измерений

Изложены в СЖДК.Р-01.000.000РЭ «Система железнодорожного контроля показателей развески подвижного состава СЖДК.Р. Руководство по эксплуатации» в разделе 2 «Использование по назначению».

Нормативные документы

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.
