Весы электронные настольные SWN

Назначение

Весы электронные настольные SWN (далее - весы) предназначены для определения массы различных грузов.

Описание

Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.

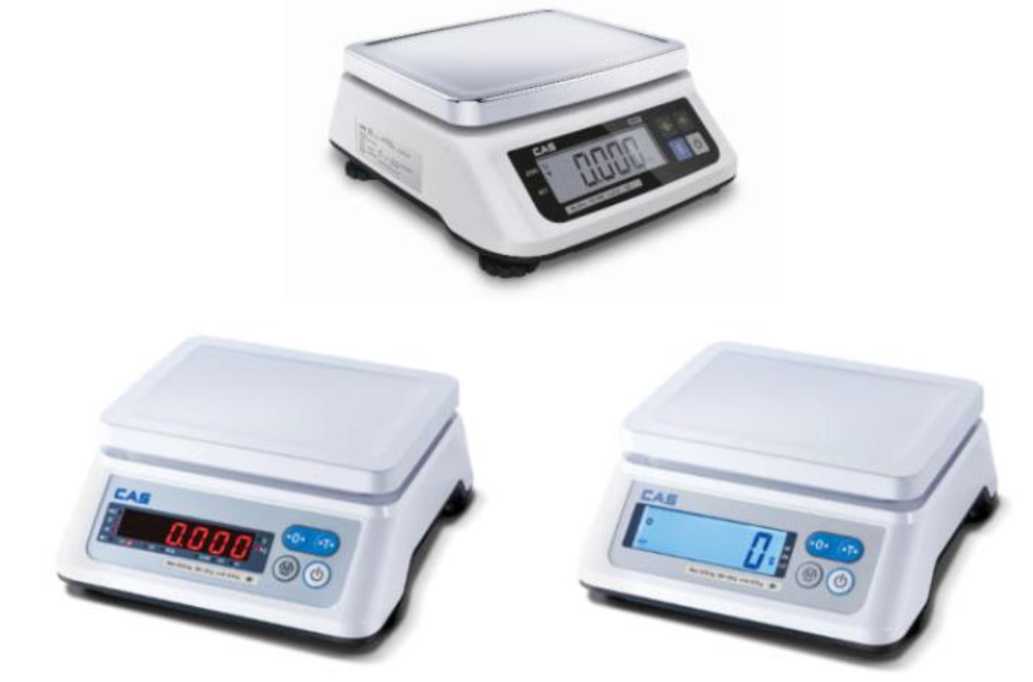

Общий вид весов представлен на рисунке 1.

Базовое исполнение

Весы с пылеводозащитным исполнением оболочки (корпуса)

Рисунок 1 - Общий вид весов

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.3 и T.2.7.2.2);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (T.2.7.3);

- устройство предварительного задания массы тары (Т.2.7.5);

Весы снабжены следующей функцией: - сигнализация о перегрузке весов.

Весы могут быть оснащены интерфейсами RS-232 и USB для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети через адаптер сетевого питания. Возможно исполнение весов с питанием от встроенного аккумулятора либо от сухих элементов питания (батарей).

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е).

Обозначение модификации весов SWN имеет вид SWN Х1Х2Х3 Х4 Х5 Х6, где:

Х1 - обозначение максимальной нагрузки (Max) в килограммах;

Х2 - C (или может отсутствовать) - жидкокристаллический дисплей;

Е - светодиодный дисплей;

SC - обновленный дизайн корпуса и жидкокристаллический дисплей;

СС - обновленный дизайн корпуса, жидкокристаллический дисплей, счетный режим и режим взвешивания по допускам;

SE - обновленный дизайн корпуса и светодиодный дисплей;

СЕ - обновленный дизайн корпуса, светодиодный дисплей, счетный режим и режим взвешивания по допускам;

Х3 - W или WS (если присутствует) - пылеводозащитное исполнение оболочки (корпуса) степени IP68;

Х4 - DD (если присутствует)- дублирующее показывающее устройство на задней стенке весов;

Х5 - RS (если присутствует) - интерфейс RS-232 для связи с периферийными устройствами;

Х6 - USB (если присутствует) - интерфейс USB для связи с периферийными устройствами.

На маркировочной табличке весов указывают:

- обозначение модели весов;

- класс точности (III);

- значение Max, Min, e;

- торговую марку изготовителя или его полное наименование;

- серийный номер;

- знак утверждения типа;

- идентификатор программного обеспечения.

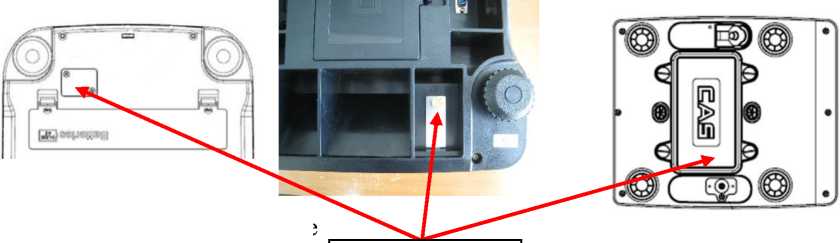

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Базовое исполнение

Место для нанесения пломбы

Весы с пылеводозащитным исполнением оболочки (корпуса) -исполнение «W», «WS»

Рисунок 2 - Место пломбировки весов

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку методом термотрансферной ленты (перевода), и имеет буквенно-цифровое обозначение.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные ПО

Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические и технические характеристики

Примечание - При эксплуатации пределы допускаемой погрешности удваиваются.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и маркировочную табличку, расположенную на корпусе весов, методом офсетной печати.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Использование по назначению» Руководства по эксплуатации.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №1622 от 04.07.2022 г.)

Техническая документация фирмы-изготовителя
